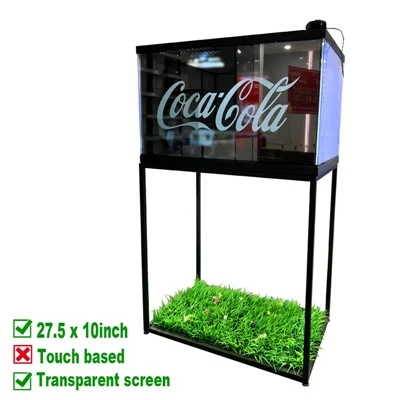

![Player cu ecran transparent 27x10 fără-tactil]()
-
![Ecran transparent de 42 X 23 inch Ecran din lemn cu ecran transparent]()
-
![Ecran transparent de 42 X 23 inchi]()
-
![Ecran tactil transparent cu suport metalic de podea 27x10]()
Ecran tactil transparent cu suport metalic de podea 27x10Suport metalic de podea 27x10 Ecran tactil transparent -

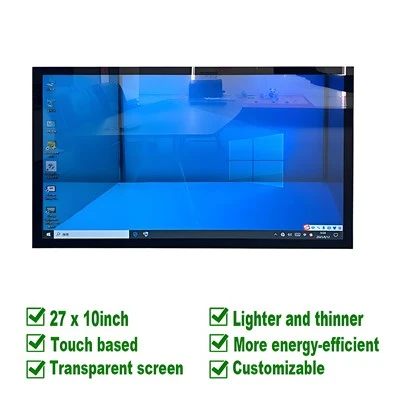

![Ecran tactil transparent 27x10]()
Tehnologii de fabricare a ecranelor LED transparente
Specificații tehnice cheie
Interval de transparență
70% - 95%
Claritate optică obținută prin materiale avansate
Pixel Pitch
< 0.5mm
Tehnologie emergentă de matrice micro-LED
Durată de viaţă
100,000+ ore
În condiții normale de funcționare
Temp. de operare
-40 de grade până la +85 grade
Testat în condiții extreme

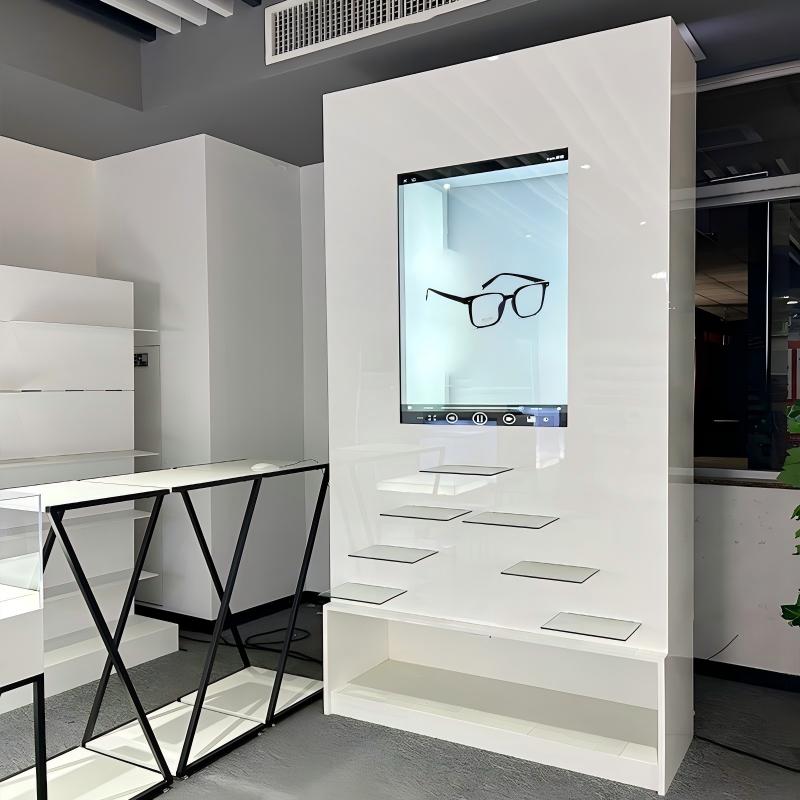

Introducere în arhitectura ecranului LED transparent
Ecranul LED transparent reprezintă un progres revoluționar în tehnologia de afișare, combinând claritatea optică cu capacitățile de vizualizare digitală. Aceste sisteme sofisticate utilizează materiale semiconductoare de ultimă generație și procese avansate de fabricație pentru a atinge niveluri de transparență cuprinse între 70% și 95%, menținând în același timp o calitate excepțională a afișajului.
Arhitectura fundamentală a unui ecran LED transparent constă din rețele micro-LED încorporate în substraturi clare optic, creând o integrare perfectă între conținutul digital și mediul fizic.
Complexitatea inginerească din spatele tehnologiei ecranelor LED transparente implică abordări multiple interdisciplinare, inclusiv știința materialelor, ingineria optică și fabricarea semiconductoarelor. Afișajele transparente moderne folosesc straturi conductoare ultra-subțiri, de obicei materiale pe bază de oxid de indiu staniu (ITO) sau grafen-, depuse prin pulverizare cu magnetron sau prin procese de depunere chimică a vaporilor. Aceste straturi conductoare mențin transmisia optică peste 90%, oferind în același timp căile electrice necesare pentru activarea pixelilor.
Componente arhitecturale cheie
Matrice de micro-LED-uri cu dimensiuni nanometrice
Substraturi optic clare (sticlă sau polimer)
Straturi conductoare ultra-subțiri (ITO sau grafen)
Materiale avansate de încapsulare
Electronică de control integrată
Claritate optică
Obținut prin selecția precisă a materialelor și toleranțe de fabricație la scară nanometrică
Procese avansate de fabricație și selecție de materiale
Fluxul de lucru de producție
Pregătirea substratului
Materialele ultra-de sticlă sau polimeri sunt supuse curățării cu plasmă pentru a îndepărta contaminanții organici și pentru a crea condiții optime de suprafață.
Depunerea stratului conductiv
Aplicarea materialelor pe bază de ITO sau grafen-prin pulverizare cu magnetron sau procese de depunere în vapori chimici.
Montare cip LED
Alegeți-și{1}}plasați echipamentele avansate pentru poziționarea componentelor cu o precizie de ±25 micrometri pentru o uniformitate precisă a pasului pixelilor.
Procesul de lipire
Filmele conductoare anizotrope (ACF) sau tehnicile de legare a firelor cu pas ultra-fină creează conexiuni electrice sigure.
Încapsulare
Adezivii optic limpezi (OCA) și adezivii lichizi optic clari (LOCA) asigură protecție mediului.
Controlul calității și testarea
Inspecția optică automată și analiza spectrofotometrică asigură proprietăți optice consistente.

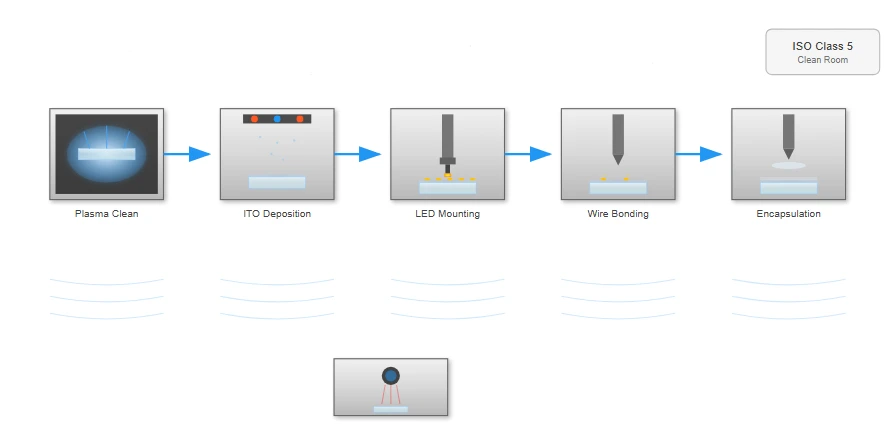

Fabricare în cameră curată
Instalațiile contemporane utilizează standarde ISO Clasa 5, cu un număr de particule sub 3.520 de particule pe metru cub pentru particule cu dimensiunea de 0,5 micrometri sau mai mare.
Sisteme de control al calității
Mai multe puncte de control al calității utilizează inspecția optică automată și analiza spectrofotometrică pentru a asigura proprietăți optice consistente.
Compararea materialelor
| Material | Transparenţă | Conductivitate | Cost |
|---|---|---|---|
| Oxid de indiu staniu (ITO) | 90-95% | Ridicat | Ridicat |
| Grafen | 95-98% | Foarte sus | Foarte sus |
| Plasa metalica | 85-90% | Foarte sus | Mediu |
| Nanofire de argint | 90-92% | Ridicat | Mediu-Ridicat |

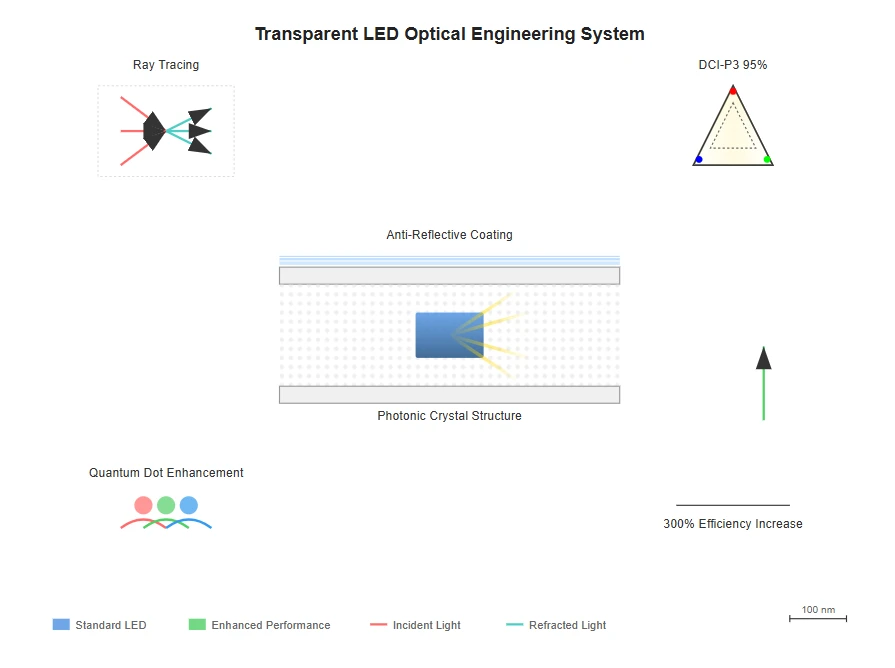

Inginerie optică și sisteme de management al luminii
Designul optic al sistemelor cu ecran LED transparent necesită modelare și simulare sofisticate pentru a optimiza atât transparența, cât și performanța afișajului.
Tehnici de extracție a luminii
Tehnicile avansate de extracție a luminii îmbunătățesc eficiența ecranelor LED transparente prin maximizarea scăpării fotonilor generați din materialul semiconductor.
Structurile de cristal fotonice măresc eficiența extracției luminii cu până la 300%
Ingineria Nanostructurii
Structurile de cristal fotonice, fabricate prin litografie cu fascicul de electroni sau prin litografie cu nanoprint, creează variații periodice ale indicelui de refracție care suprimă reflexia internă totală. Aceste nanostructuri sunt proiectate cu precizie pentru a menține transparența în timp ce direcționează lumina emisă către zona de vizualizare.
Ray Tracing și propagarea luminii
Algoritmii de urmărire a razei calculează propagarea luminii prin mai multe interfețe de materiale, luând în considerare reflexiile Fresnel, coeficienții de absorbție și fenomenele de împrăștiere.
Acoperiri anti-reflectorizante
Implementarea acoperirilor anti-reflectorizante, de obicei stive dielectrice multi-strat, reduce reflexiile de suprafață la sub 0,5% per interfață.
Managementul culorilor
Sistemul de management al culorilor folosește algoritmi de calibrare sofisticați care țin cont de caracteristicile spectrale unice ale substraturilor transparente.
- Filmele de îmbunătățire a punctelor cuantice oferă o gamă de culori extinsă
- Realizează peste 95% din spațiul de culoare DCI-P3
- Spectre de emisie înguste pentru culori foarte saturate

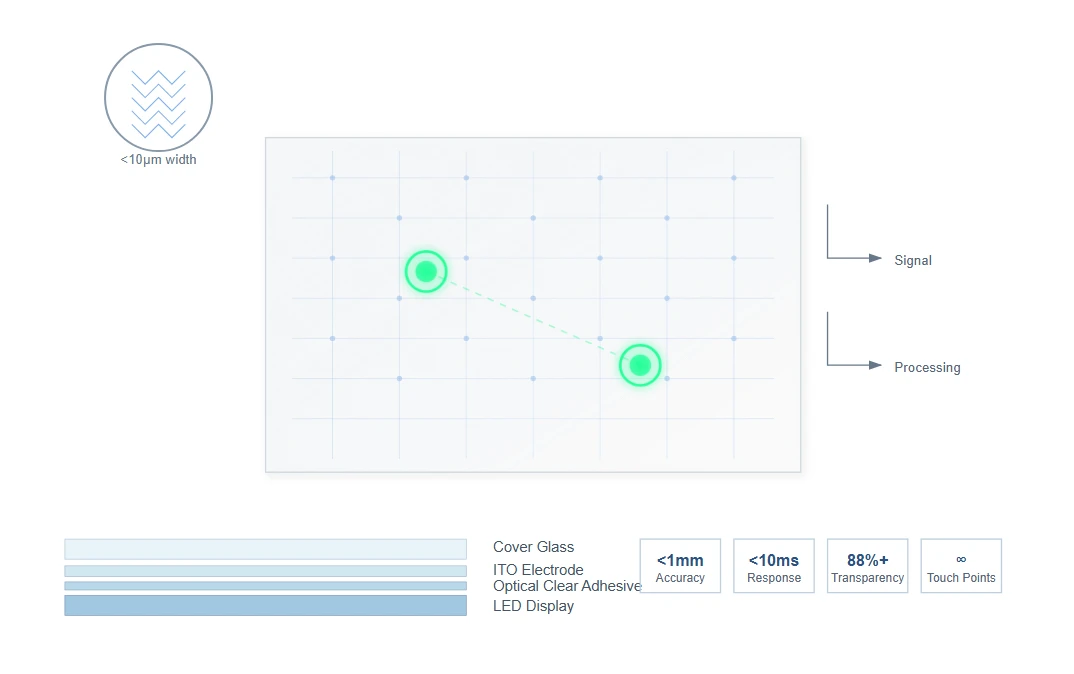

Tehnologii de integrare a atingerii și sisteme de senzori
Integrarea funcționalității tactile în ansamblurile de ecran LED transparente necesită tehnologii de senzori specializate care mențin claritatea optică, oferind în același timp detectarea precisă a poziției. Sistemele tactile capacitive proiectate utilizează electrozi ITO cu model de diamant-cu lățimi ale liniilor sub 10 micrometri, obținând o transparență vizuală de peste 88%, în timp ce acceptă detectarea multi-touchului cu puncte de atingere simultane nelimitate.
Procesul de modelare a electrozilor senzorului folosește tehnici de fotolitografie cu rezoluție sub-micron, asigurând o sensibilitate la atingere constantă pe întreaga zonă de afișare.
Atingeți Performanța sistemului
< 1mm
Atingeți Precizie
< 10ms
Timp de răspuns
88%+
Transparenţă
Nelimitat
Puncte de atingere
Tehnologii avansate de procesare a atingerii
Algoritmi de procesare a semnalului
Algoritmii avansați fac diferența între intrările de atingere intenționate și interferența mediului, utilizând modele de învățare automată antrenate pe seturi extinse de date.
Sisteme de respingere a palmelor
Algoritmi sofisticați analizează aria de contact, distribuția presiunii și caracteristicile temporale pentru a distinge între intrările dorite și contactele accidentale.
Capacitate-de detecție forțată
Senzorii piezoelectrici sau cu tensiometru măsoară deformațiile microscopice din materialul substratului, oferind intrare-sensibilă la presiune, fără a compromite transparența.

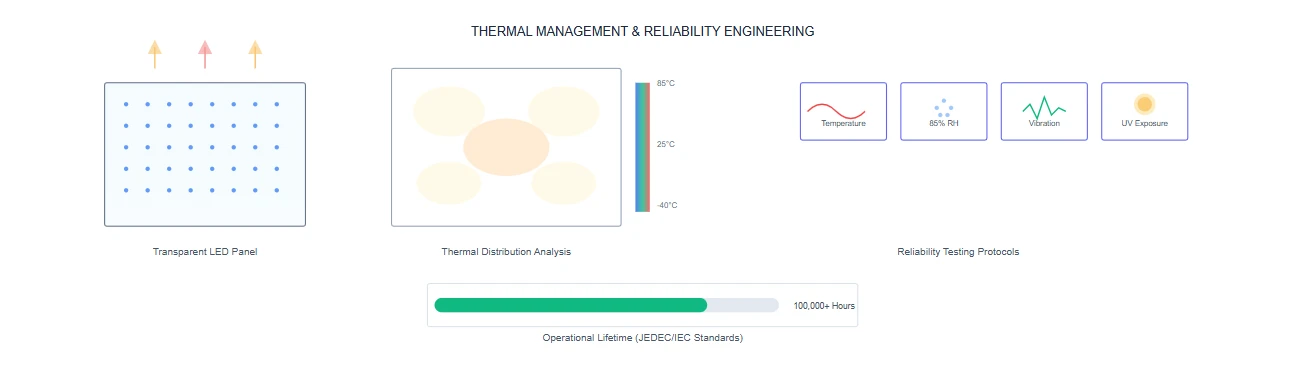

Managementul termic și ingineria fiabilității
Managementul termic eficient reprezintă o considerație critică de proiectare pentru sistemele cu ecran LED transparent, deoarece generarea excesivă de căldură poate degrada atât performanța, cât și longevitatea.
Protocoale de testare a fiabilității
Protocoalele de testare a fiabilității pentru produsele cu ecran LED transparent urmează standardele industriale stricte, inclusiv specificațiile JEDEC pentru dispozitivele semiconductoare și standardele IEC pentru sistemele de afișare. Aceste proceduri cuprinzătoare de testare asigură durate de viață minime de funcționare care depășesc 100.000 de ore în condiții normale de funcționare.
Ciclul de temperatură
Subiecții care testează se afișează la temperaturi extreme de la -40 de grade la +85 grade pentru a asigura stabilitatea performanței în intervalul de funcționare.
Testarea umidității
Expunerea la condiții de umiditate ridicată (85% RH la 85 de grade) evaluează rezistența la pătrunderea umidității și efectele de condensare.
Stresul mecanic
Testarea sarcinii cu vibrații și șocuri asigură integritatea structurală în condiții de transport și instalare.
Expunerea la mediu
Testarea radiațiilor UV și a coroziunii atmosferice validează durabilitatea-pe termen lung în aplicațiile în aer liber.
Analiza distribuției termice
Imaginile termice dezvăluie modele de căldură pe suprafața afișajului, permițând inginerilor să optimizeze căile de disipare a căldurii, păstrând în același timp transparența. Sistemele avansate de management termic asigură distribuția uniformă a temperaturii, prevenind punctele fierbinți care ar putea degrada performanța sau ar putea reduce durata de viață.
Strategii de management termic
Dinamica fluidelor computaționale
Simularea termică avansată prezice distribuțiile temperaturii în diferite condiții de funcționare, permițând optimizarea strategiilor de disipare a căldurii.
Distribuitoare de căldură transparente
Filmele de grafen și matricele de nanotuburi de carbon asigură o conducere laterală eficientă a căldurii, menținând în același timp claritatea optică, realizând o conductivitate termică care depășește 1000 W/m·K.
Sisteme pasive de răcire
Canalele de convecție poziționate strategic creează efecte de coș care îmbunătățesc circulația naturală a aerului fără a necesita componente active de răcire.
Reglare termică dinamică
Sistemele de control inteligente ajustează furnizarea de putere pe baza senzorilor termici, menținând temperaturile optime de funcționare în condiții variate de sarcină.
Integrarea sistemului și arhitectura de control
Arhitectura de control
Arhitectura de control folosește sisteme de procesare distribuite care gestionează datele pixelilor, furnizarea energiei și funcțiile de diagnosticare.
Field-matrice de porți programabile (FPGA) pentru procesare-în timp real
Algoritmi avansați pentru scalarea imaginii și conversia culorilor
Suport pentru rezoluții de intrare de până la 8K la rate de cadre de 120 Hz+
Protocoale de comunicare
Semnalizarea diferențială de-viteză mare asigură transmisia fiabilă a datelor între componentele sistemului.
Standarde LVDS sau V-by-One cu rate de date care depășesc 10 Gbps
Codare de corectare a erorilor pentru integritatea datelor
Căi de date redundante pentru protecția la failover
Rate de eroare de biți sub 10^-12 în condiții normale
Managementul energiei
Managementul sofisticat al energiei optimizează consumul de energie, menținând în același timp performanța.
Controlul dinamic al luminii de fundal reduce puterea cu până la 40%
Mai multe domenii de tensiune cu reglare independentă
Control fin- asupra diferitelor zone de afișare
Capacități de monitorizare și diagnosticare a puterii
Metodologii de calibrare și asigurare a calității
Calibrare colorimetrică
Instalările profesionale de ecrane cu LED-uri transparente necesită proceduri cuprinzătoare de calibrare pentru a asigura un aspect uniform pe mai multe panouri și o performanță constantă în timp. Calibrarea colorimetrică folosește spectroradiometre pentru a măsura distribuția puterii spectrale a fiecărei culori primare la mai multe niveluri de gri, creând profile de caracterizare detaliate.
Procesul de calibrare
1. Măsurarea distribuției spectrale a puterii
2.Corectarea gamma și ajustarea punctului alb
3.Cartografia și calibrarea gamei de culori
4.Corectarea uniformității pe suprafața de afișare
5.Implementarea factorilor de compensare a îmbătrânirii
6.Stocarea și aplicarea datelor de calibrare
Inspecție automată a calității
Sistemele automate de inspecție a calității utilizează tehnologia de viziune artificială pentru a detecta defectele panourilor cu ecran LED transparente în timpul producției. Camerele de-înaltă rezoluție captează imagini în mai multe condiții de iluminare, în timp ce algoritmii de inteligență artificială identifică anomaliile.
Defecte detectate
- Pixeli morți sau blocați
- Particule de contaminare
- Zgârieturi la suprafață
- Imperfecțiuni de acoperire
- Erori de model de electrozi
Capacități de inspecție
- 99,9%+ detectarea defectelor critice
- Imagini cu rezoluție sub-micron
- Iluminare cu mai multe-unghiuri
- Clasificare automată a defectelor
- Controlul statistic al procesului
Evoluții viitoare și tehnologii emergente
Evoluția tehnologiei ecranelor LED transparente continuă să avanseze prin cercetarea materialelor noi și a proceselor de fabricație.

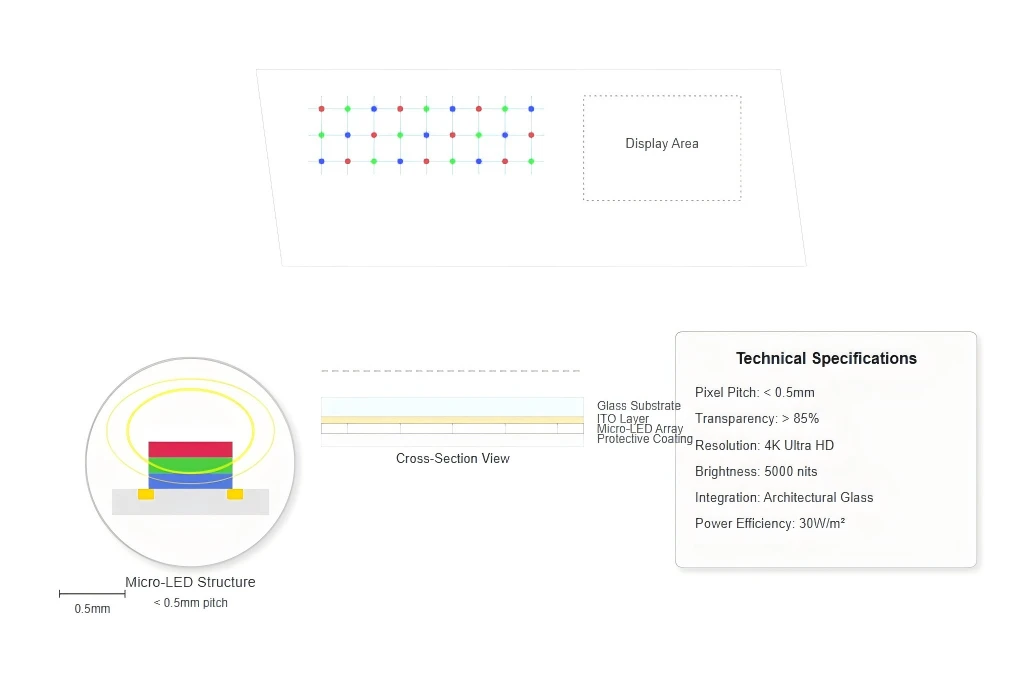

Micro-Matrice LED
Evoluțiile emergente includ rețele de micro-LED-uri cu pas de pixeli sub 0,5 mm, realizând o integrare aproape-invizibilă în sticla arhitecturală, păstrând în același timp capabilitățile de afișare de înaltă rezoluție.

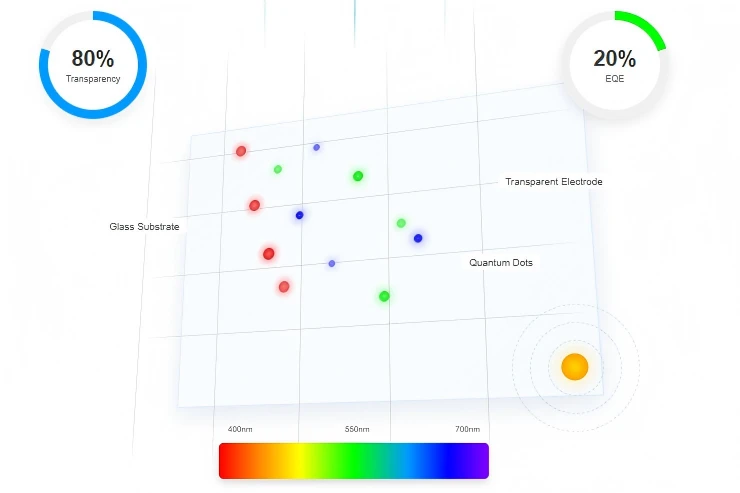

LED cu punct cuantic (QLED)
Tehnologia QLED promite o eficiență îmbunătățită și puritate a culorii, demonstrațiile de laborator obținând eficiențe cuantice externe care depășesc 20%, menținând în același timp transparența peste 80%.

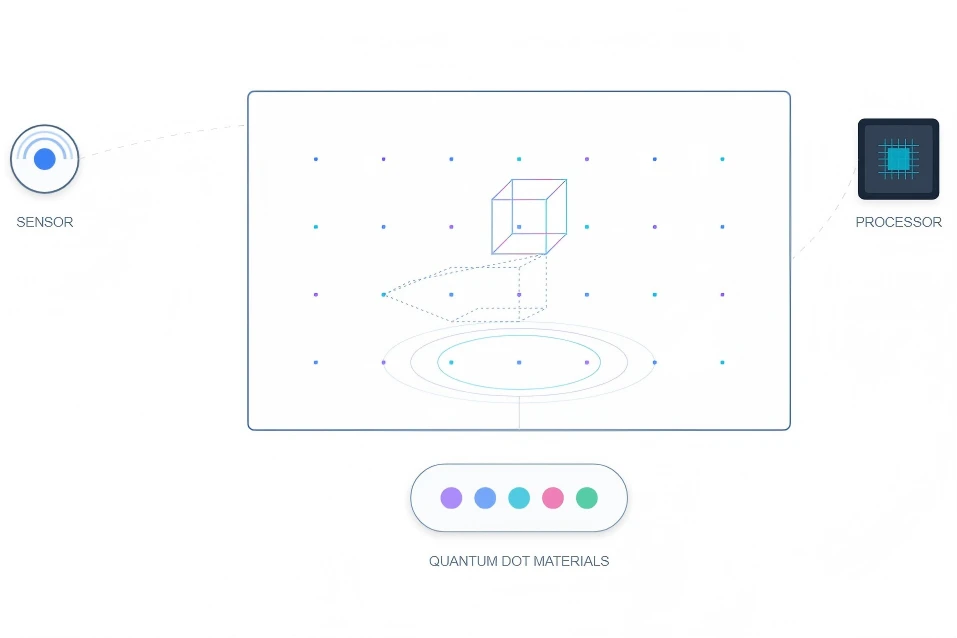

Integrarea Realității Augmentate
Integrarea capabilităților de realitate augmentată combină funcționalitatea de afișare cu detectarea mediului și calculul spațial, creând experiențe captivante de realitate mixtă.

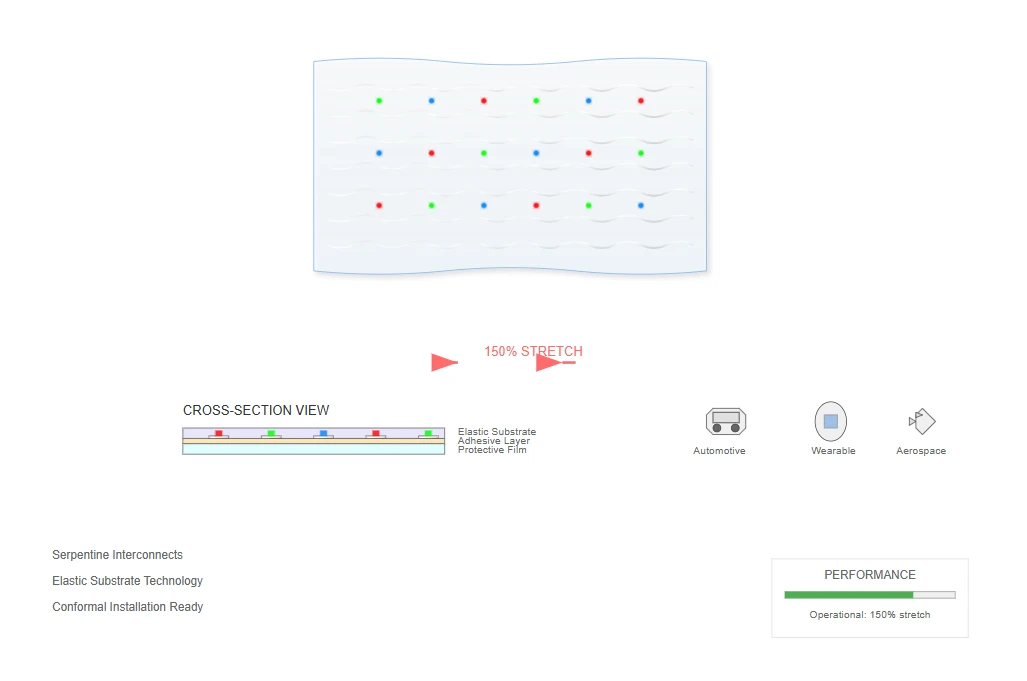

Afișaje flexibile și extensibile
Cercetările privind afișajele transparente flexibile și extensibile deschide noi posibilități de aplicare pentru instalații curbe și conforme. Aceste tehnologii de ecran LED transparente de generație următoare folosesc substraturi elastice și interconexiuni serpentine care acceptă deformarea mecanică, menținând în același timp funcționalitatea electrică și optică.
Demonstrațiile prototipului au atins rate de întindere de până la 150%, menținând în același timp funcționarea afișajului, sugerând aplicații viitoare în industria auto, aerospațială și electronică portabilă.
Aplicații cheie
Display-uri auto
Tehnologie purtabilă
Dispozitive flexibile
Interfețe aerospațiale
Arhitectură curbată
Echipament medical
