Ecran LCD

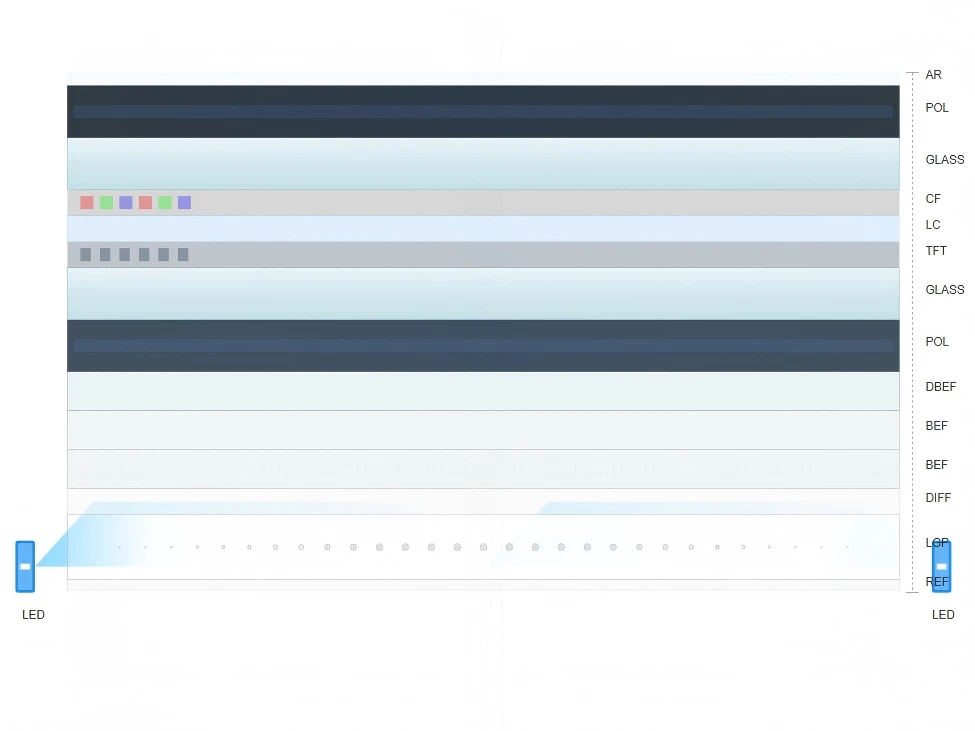

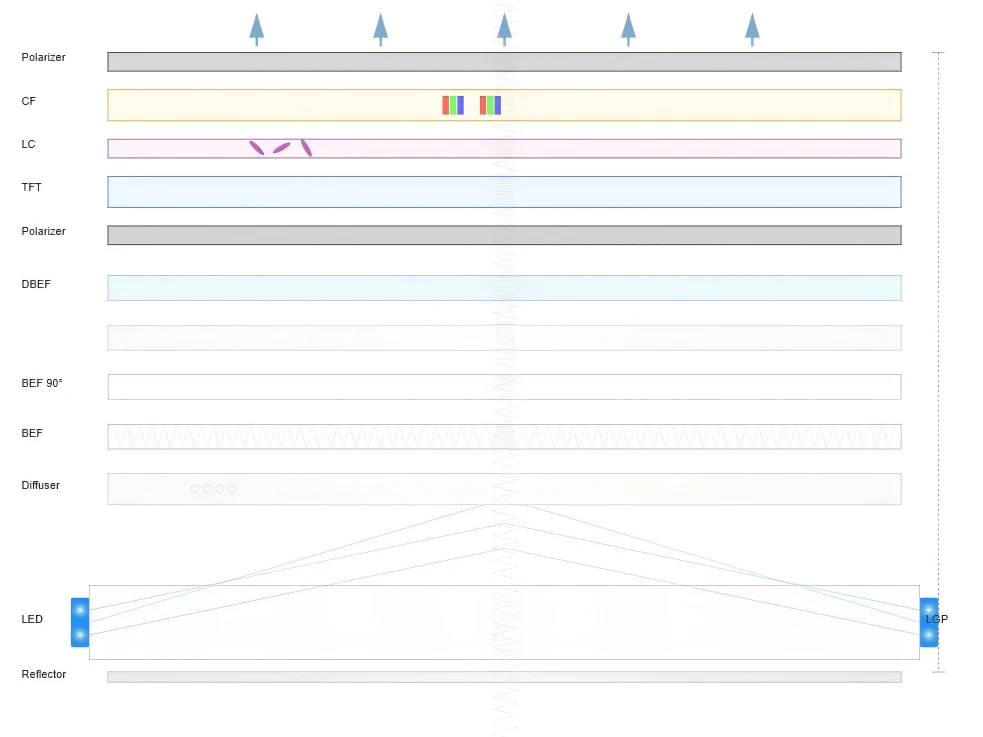

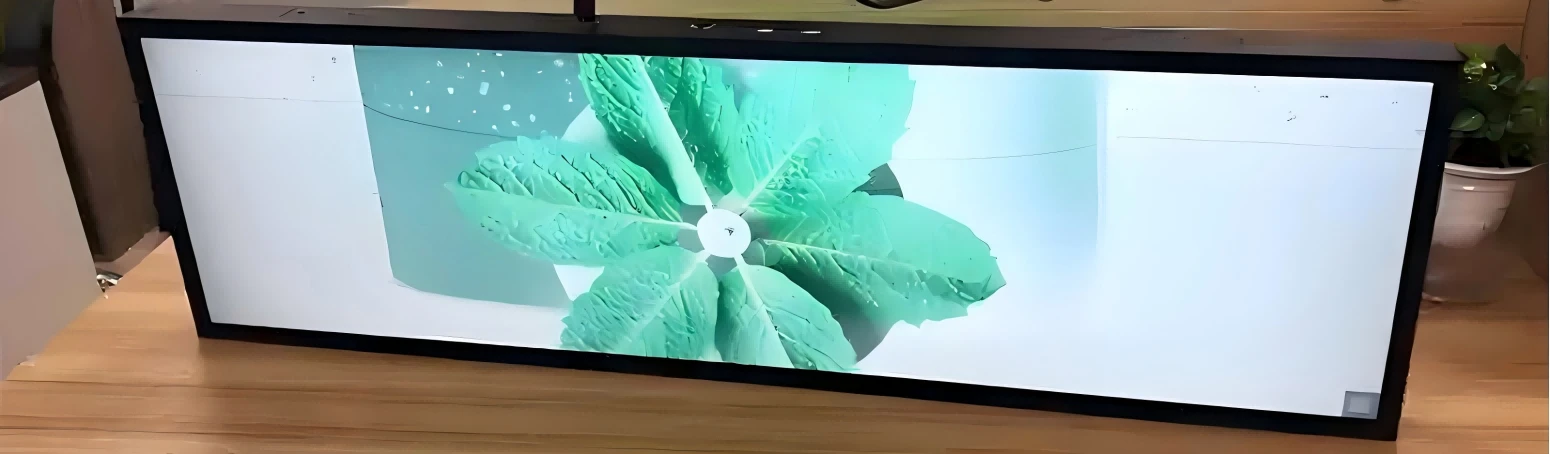

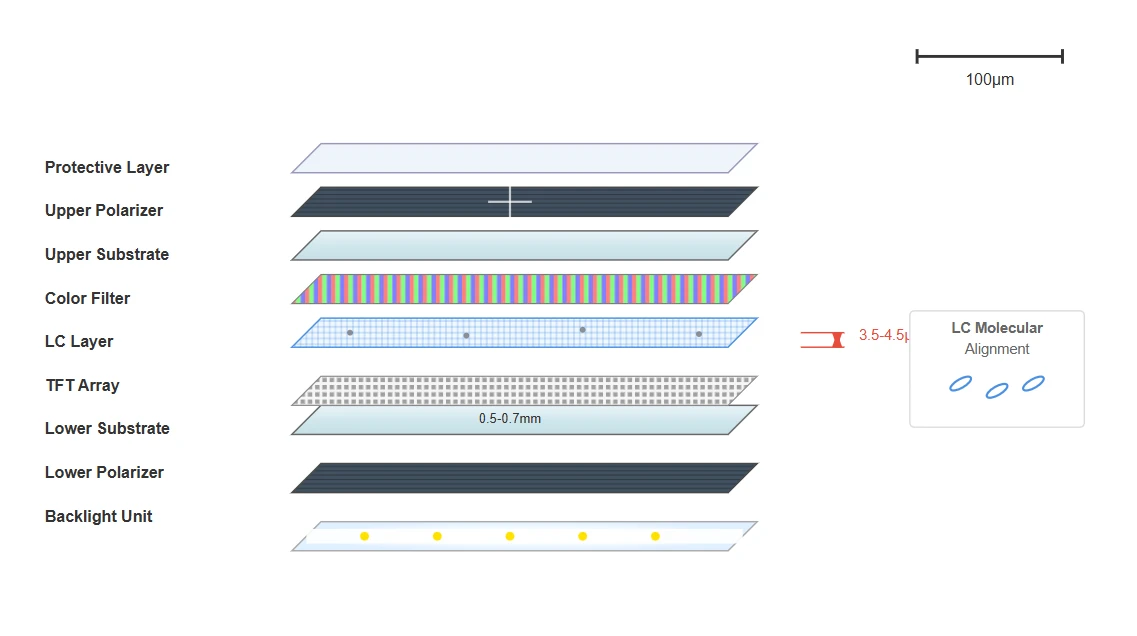

La baza sistemelor profesionale de afișare LCD de tip bar-se află o structură tip sandwich, meticulos concepută, care cuprinde mai multe straturi funcționale, fiecare având roluri critice în formarea imaginii și performanța afișajului.

Arhitectura fundamentală începe cu substraturi de sticlă fabricate cu precizie-, utilizând de obicei compoziții ultra-subțiri de aluminosilicat sau borosilicat care sunt supuse unor procese chimice extinse de întărire. Aceste substraturi, care măsoară între 0,5 mm și 0,7 mm în grosime, trebuie să mențină toleranțe excepționale de planeitate de mai puțin de 20 de micrometri pe întreaga suprafață pentru a asigura goluri uniforme ale celulelor cu cristale lichide.

Stratul de cristale lichide în sine reprezintă o minune a ingineriei moleculare, utilizând amestecuri de cristale lichide nematice formulate cu atenție, optimizate pentru intervale largi de temperatură și timpi de răspuns rapid. Afișajele moderne de tip bar-utiliză formulări avansate cu cristale lichide care încorporează compuși fluorurati și dopanți specializați care îmbunătățesc anizotropia dielectrică, permițând tensiuni de antrenare mai mici, păstrând în același timp caracteristicile optice superioare.

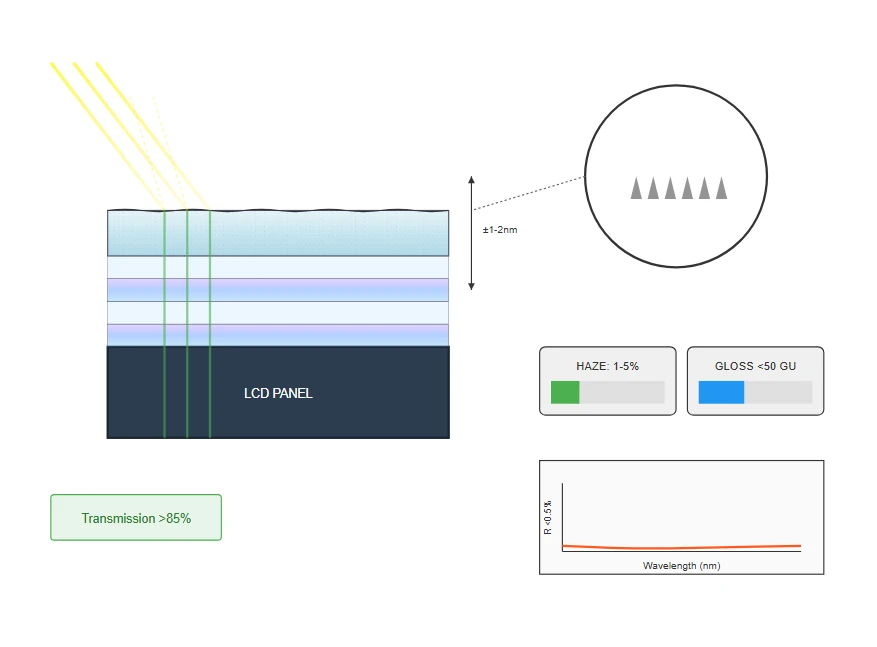

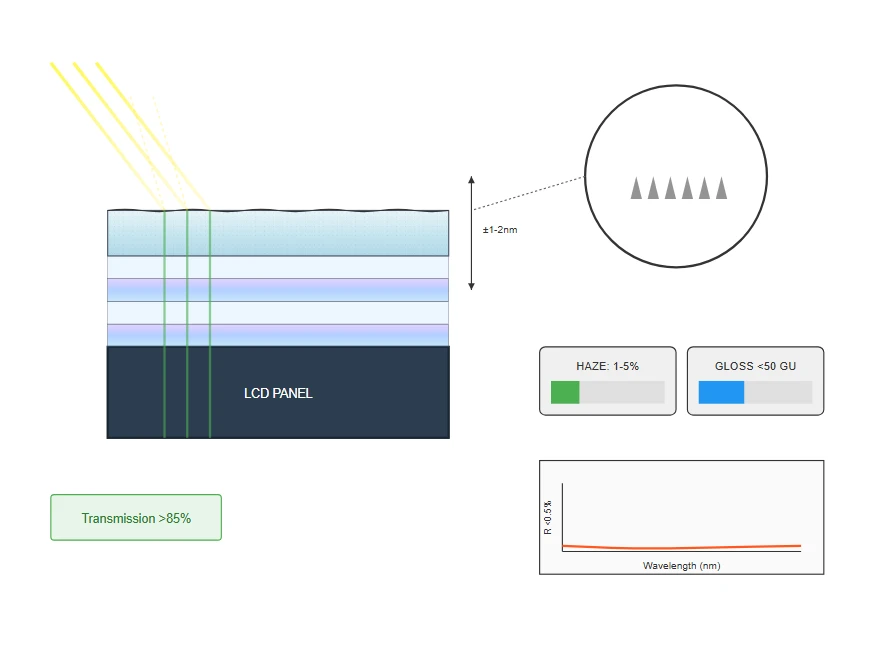

Produsele profesionale cu ecran LCD de tip bar-încorporează tehnologii avansate de tratare a suprafețelor pentru a optimiza vizibilitatea în condiții dificile de iluminare ambientală. Tratamentele anti-orbire utilizează fie suprafețe de sticlă gravată cu parametri de rugozitate controlați, fie sisteme de acoperire cu mai multe straturi care încorporează particule nano-structurate.

Aceste tratamente realizează echilibrul optim între reducerea strălucirii și claritatea imaginii, menținând valorile de ceață între 1-5%, atingând în același timp niveluri de luciu sub 50 de unități de luciu la unghiuri de măsurare de 60 de grade.

Sistemele de acoperire anti-reflexie utilizează stive dielectrice multi-stratificate cu profile de grosime controlate cu precizie, atingând valori de reflectanță sub 0,5% în spectrul vizibil. Aceste acoperiri utilizează materiale alternante cu indice de refracție ridicat și scăzut, depuse prin pulverizare cu magnetron sau prin procese de evaporare a fasciculului de electroni, cu control individual al grosimii stratului în 1-2 nanometri.

Implementările avansate încorporează structuri de index-gradient sau nano-texturi inspirate de molie-ochi care oferă performanțe anti-reflexii în bandă largă, păstrând în același timp durabilitatea mecanică.

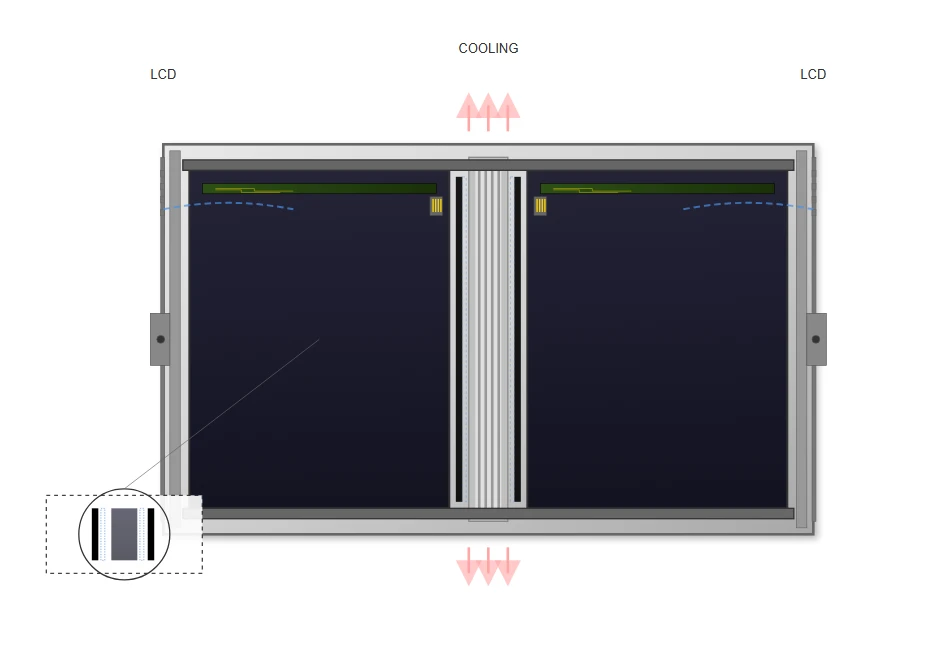

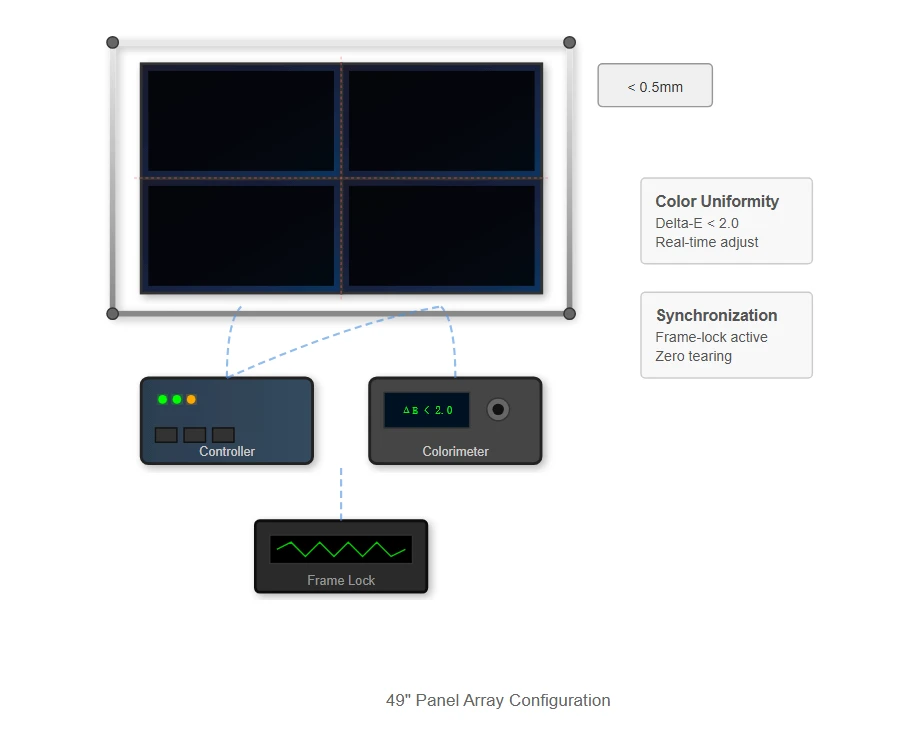

Sistemele de ecran LCD cu casete luminoase, în special cele care folosesc panouri multiple de 49-inchi în configurații coordonate, necesită o precizie excepțională în alinierea mecanică și calibrarea culorilor. Aceste sisteme utilizează cadre de montare sofisticate cu capacități de micro-ajustare, permițând continuitate vizuală fără întreruperi de-a lungul granițelor panourilor cu toleranțe de spațiu sub 0,5 milimetri.

Procesul de calibrare a culorii folosește sisteme de feedback colorimetrice avansate care monitorizează și ajustează continuu caracteristicile individuale ale panoului, menținând uniformitatea culorii cu valori Delta-E sub 2,0 pe întreaga matrice de afișare.

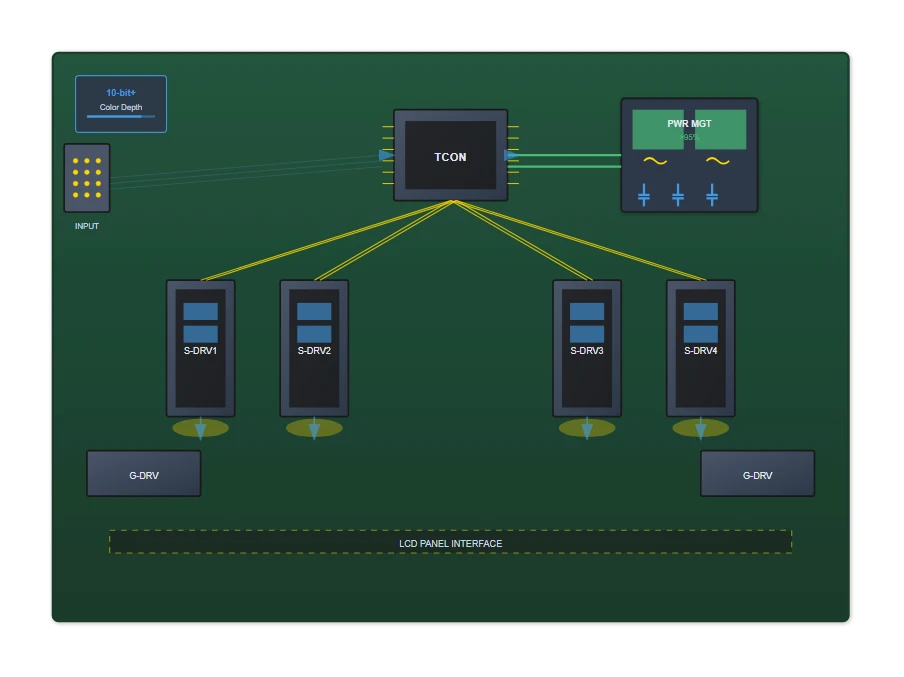

Arhitectura de procesare a semnalului pentru configurațiile cu mai multe-display-uri încorporează controlere de perete video specializate cu capabilități avansate de scalare și ferestre. Aceste controlere folosesc algoritmi sofisticați pentru compensarea cadrului și deformarea imaginii, creând o prezentare vizuală perfectă a conținutului pe mai multe afișaje fizice.

Sistemele de sincronizare utilizează generatoare de sincronizare de precizie și mecanisme de blocare-cadre care asigură coerența temporală între toate elementele de afișare, eliminând ruperea vizibilă sau artefactele de bâlbâială în timpul prezentării dinamice a conținutului.
