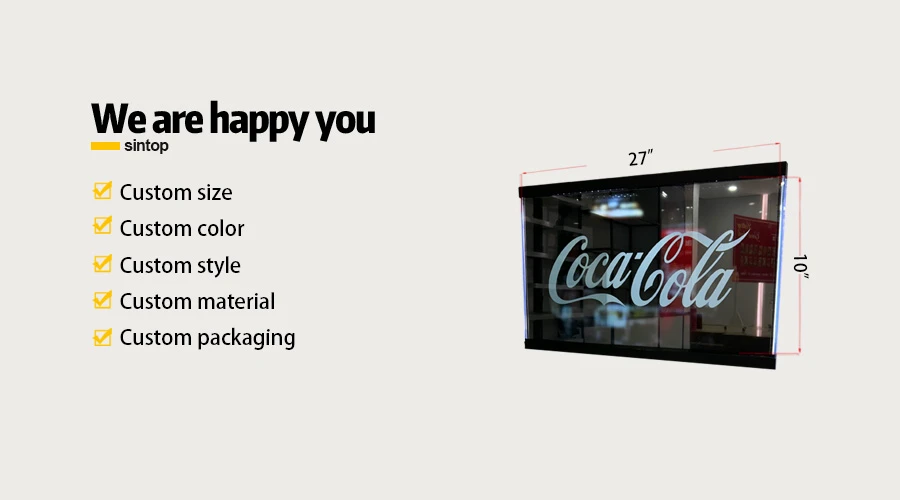

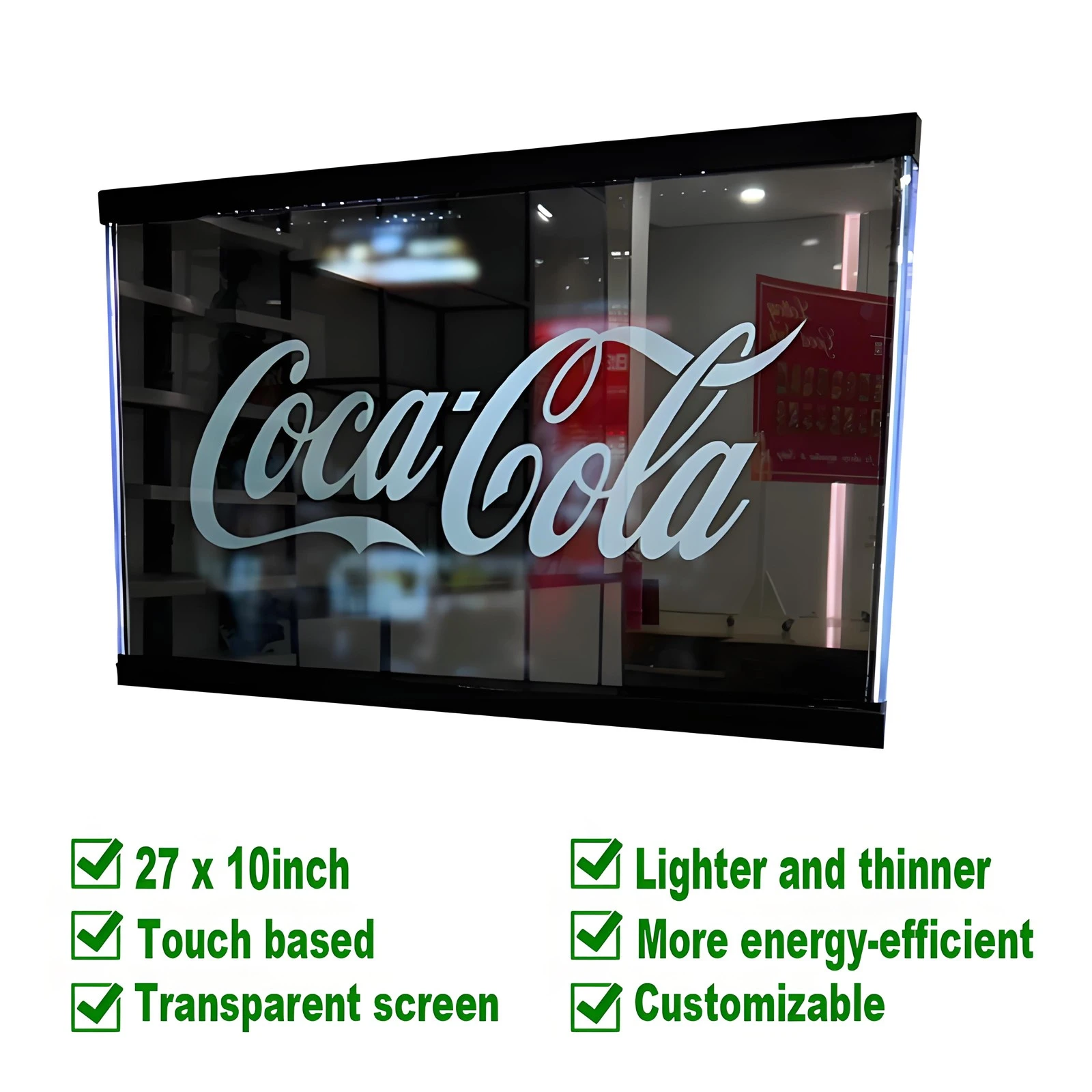

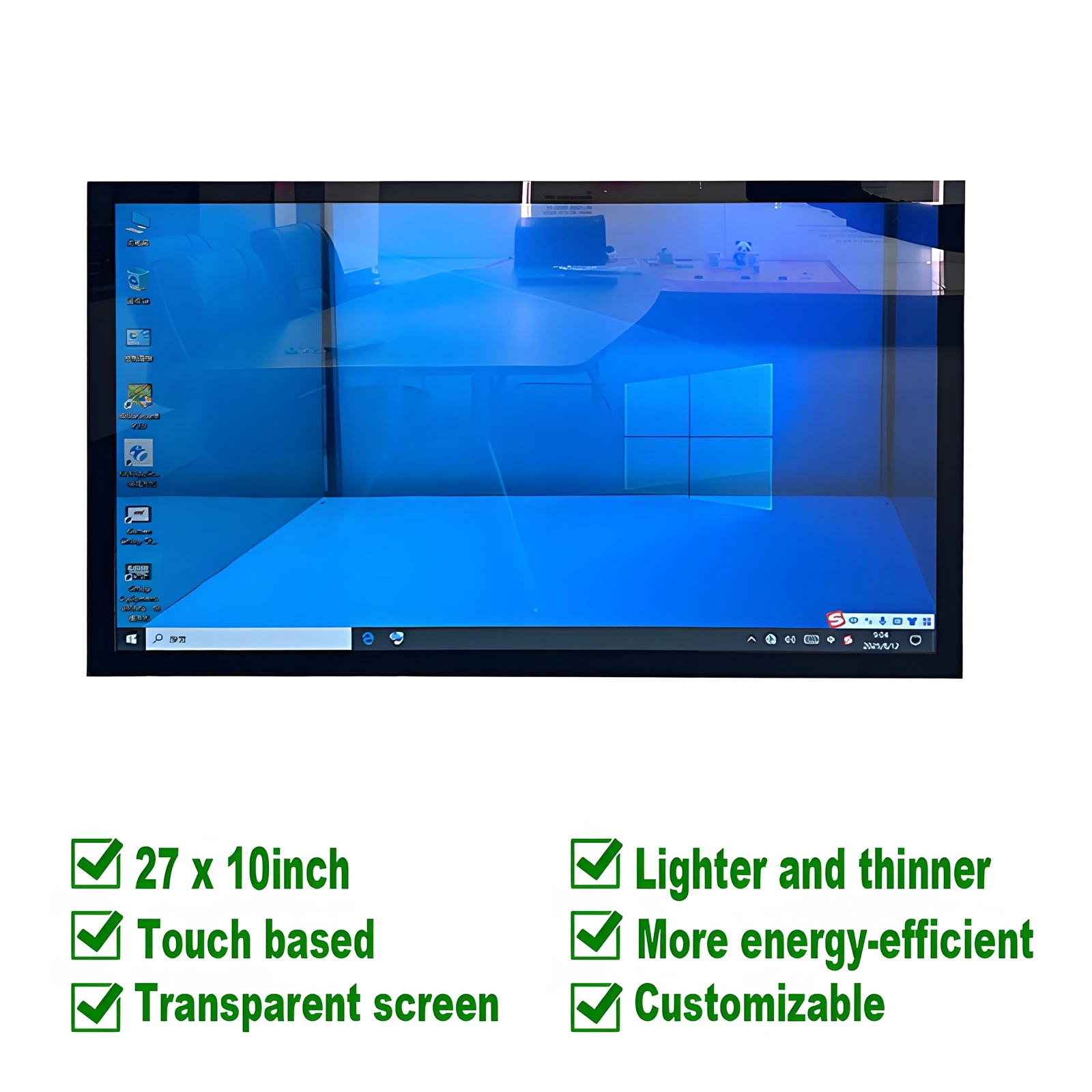

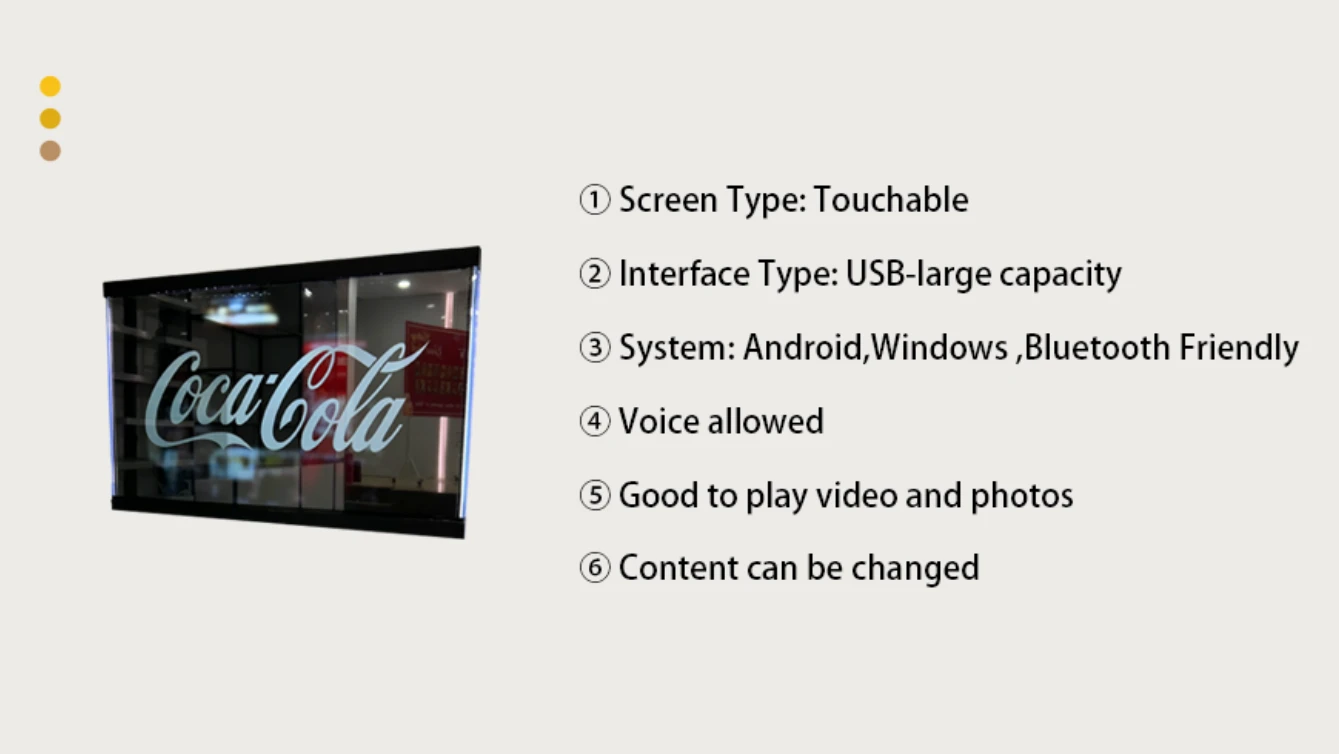

Ecranul tactil transparent de 27" x 10".
Un avans revoluționar în tehnologia de afișare, combinând ingineria de ultimă oră-a ecranului transparent cu procese de fabricație sofisticate. Acest panou de afișare transparent în format ultra-oferă performanțe vizuale excepționale, menținând în același timp transmisia luminii de 43%.
- Descriere Descriere Descriere

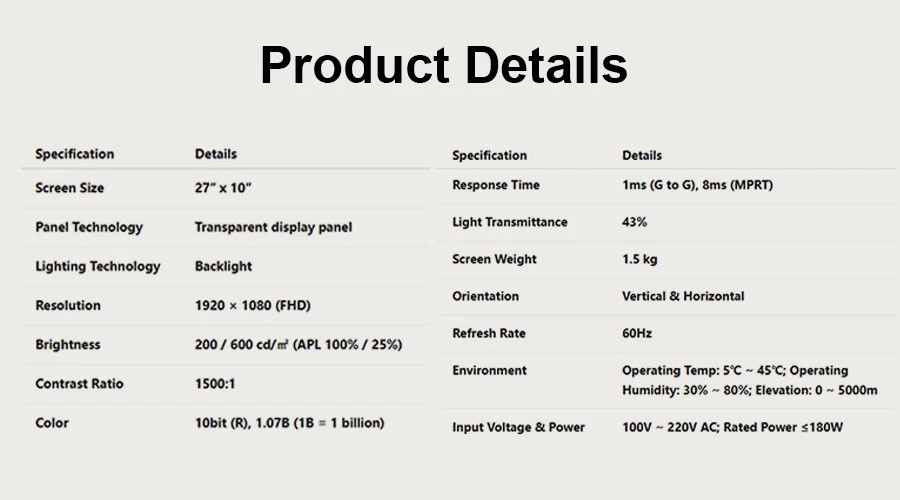

- Specificații
- Caracteristică
43% transmisie a luminii
Echilibru optim între vizibilitate și transparență
Arhitectură tehnică și proiectare panouri
Ecranul transparent utilizează tehnologia avansată a panourilor concepută special pentru aplicații comerciale. Cu dimensiuni de 27 inchi lățime pe 10 inci înălțime, acest raport de aspect unic oferă o experiență de vizionare optimă.

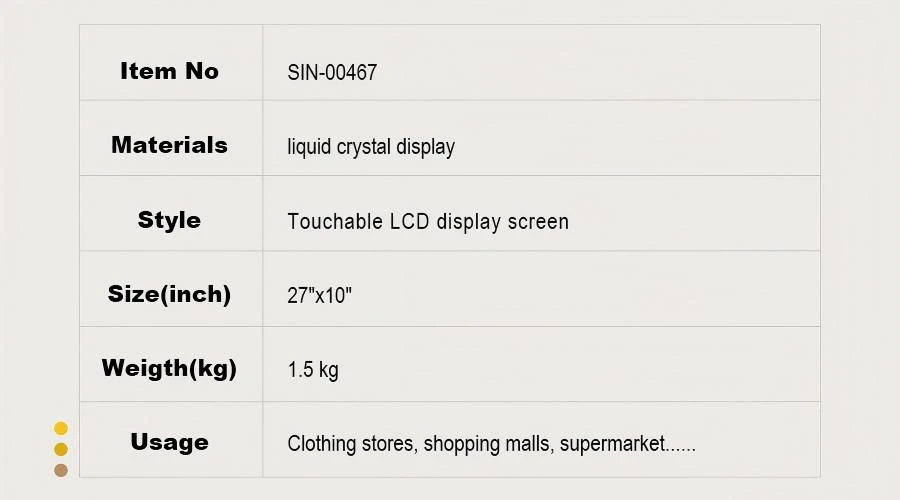

Dimensiuni
27 inchi lățime pe 10 inchi înălțime, oferind o experiență de vizionare optimă pentru prezentarea conținutului orizontal.
Formatați Ultra-lat
Rezoluţie
Rezoluția de 1920 x 1080 (Full HD) oferă imagini clare și detaliate, potrivite pentru diverse aplicații comerciale.
Densitatea pixelilor 81 ppi
Greutate
Construcție ușoară la doar 1,5 kg, permițând opțiuni de instalare flexibile fără armare structurală.
Instalare Versatilă
Luminozitate
200 cd/m² la 100% APL și 600 cd/m² la 25% APL, asigurând vizibilitate în diferite condiții de iluminare.
Ajustare automată
Raport de contrast
Raportul de contrast excepțional de 1500:1 oferă o percepție superioară a adâncimii și o claritate a imaginii.
Performanță Lider în industrie
Reproducerea culorilor
Procesare pe 10-biți care acceptă 1,07 miliarde de culori pentru o reproducere vibrantă,-reală a imaginii.
Precizie Delta E Mai mică sau egală cu 2,0

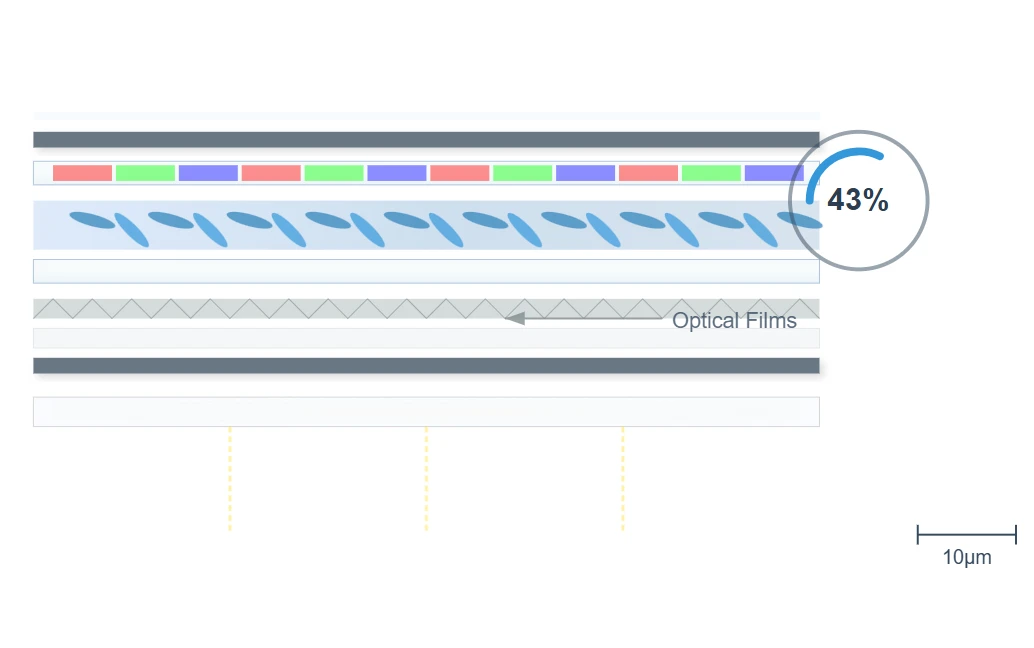

Precizie inginerească
Precizia inginerească din spatele acestui ecran transparent implică tehnici sofisticate de aliniere a cristalelor lichide care permit transmiterea simultană a luminii și formarea imaginii. Coeficientul de transmisie a luminii de 43% reprezintă echilibrul optim între vizibilitate și transparență.
Obținut printr-o distribuție a luminii de fundal calibrată cu precizie și structuri optice avansate ale filmului, acest echilibru asigură ca afișajul să rămână funcțional, păstrând în același timp proprietățile transparente.
Excelența procesului de producție
Producția acestui ecran transparent implică mai multe etape de producție de{0}}înaltă precizie, asigurând o calitate și o performanță excepționale.

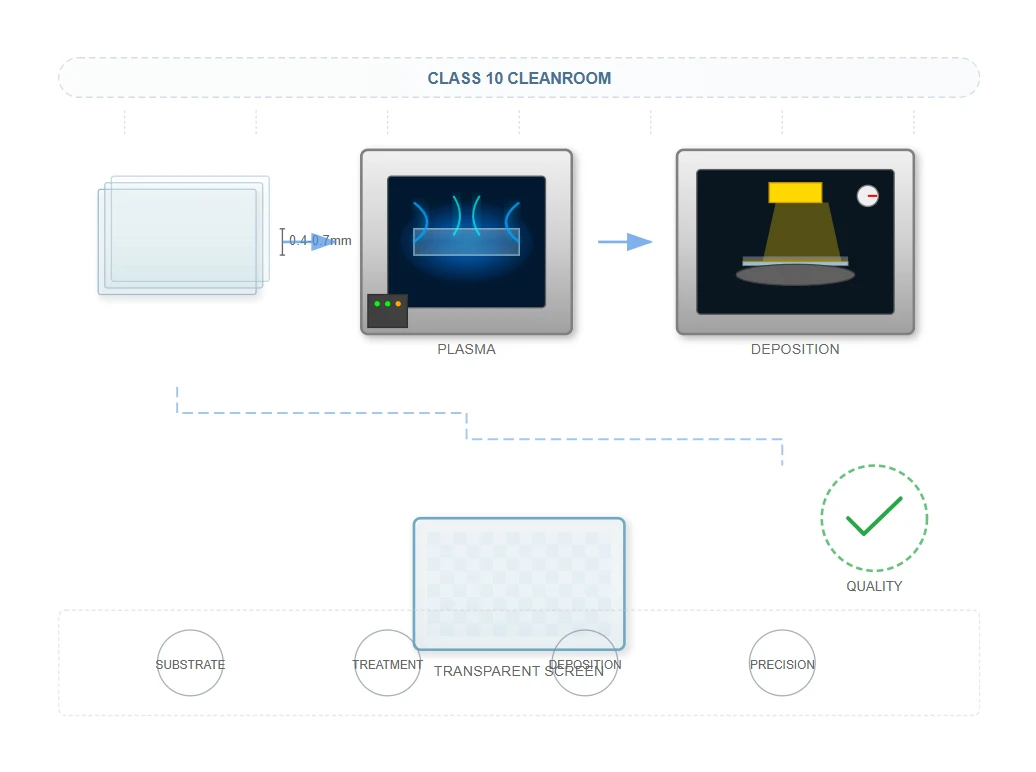

Curățarea și pregătirea substratului
Procesul începe cu pregătirea substratului folosind materiale de sticlă ultra-subțiri, de obicei variind de la 0,4 mm la 0,7 mm grosime. Acest substrat este supus unui tratament cu plasmă pentru a asigura proprietăți de aderență optime pentru depunerea ulterioară a stratului, totul într-un mediu de cameră curată Clasa 10.

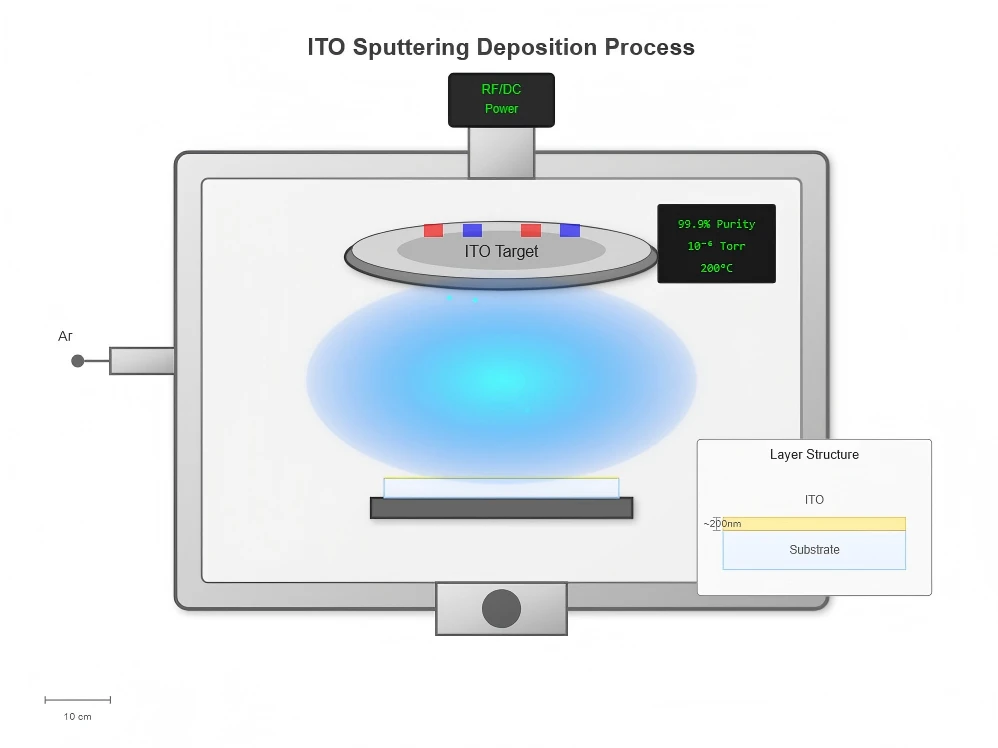

Depunere de ITO (oxid de indiu staniu).
Un proces de pulverizare depune ITO la o puritate de 99,9% pe substratul preparat. Acest strat conductiv este esențial atât pentru funcționalitatea afișajului, cât și pentru sensibilitatea la atingere, necesitând control precis asupra grosimii și uniformității.

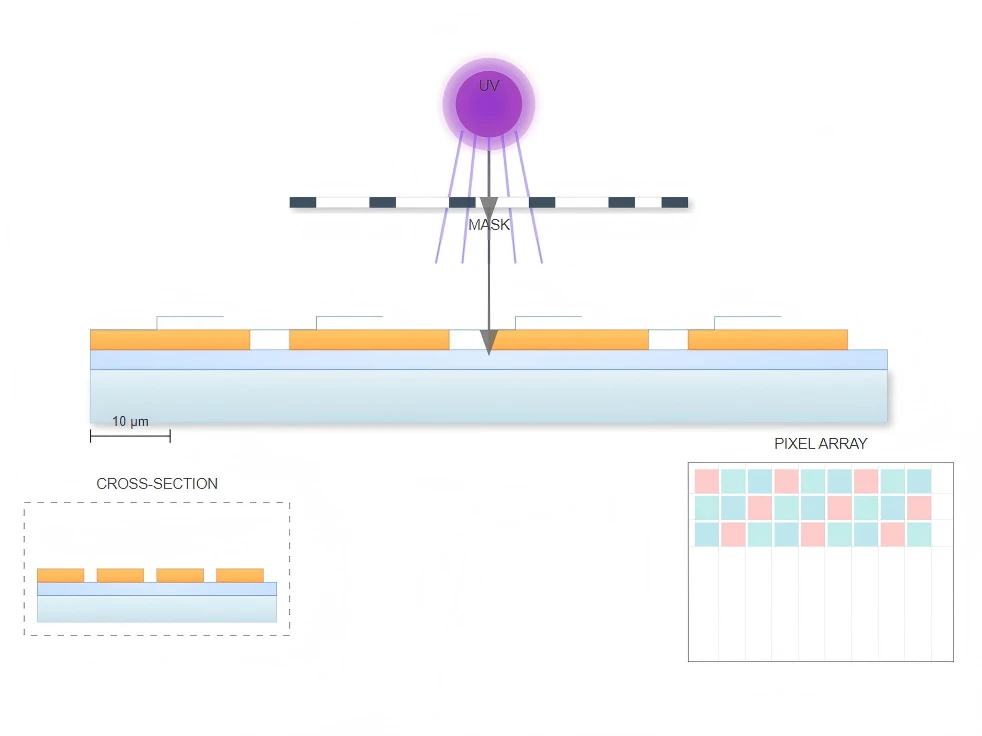

Fotolitografie Modelare
Alinierea de precizie sub-micronă asigură modelarea precisă a stratului ITO. Acest proces fotolitografic creează circuitele precise necesare pentru activarea pixelilor și detectarea atingerii, cu toleranțe măsurate în micrometri.

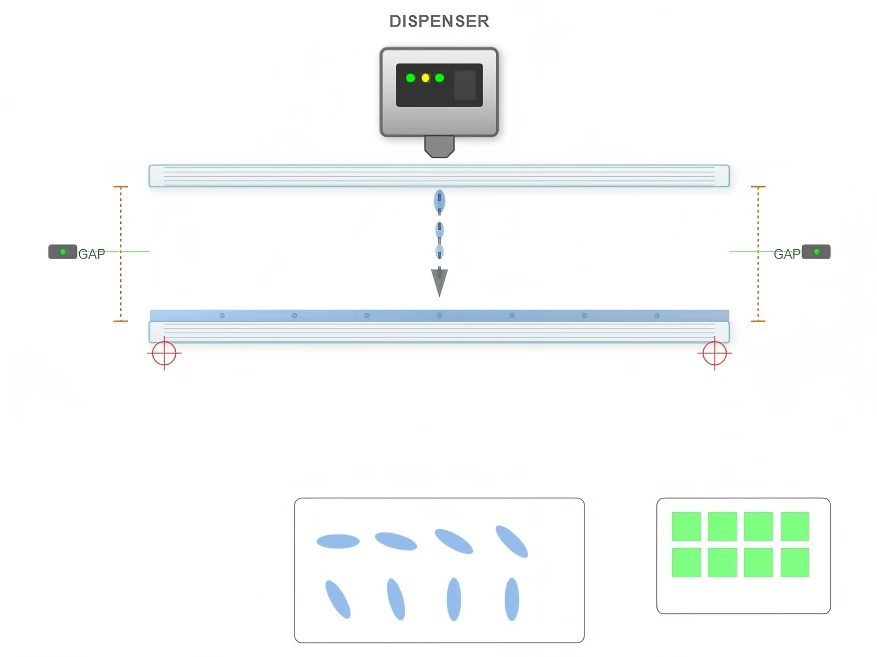

Ansamblu de celule cu cristale lichide
Sistemele automate de distribuire aplică cu precizie materialul cu cristale lichide între două substraturi. Acest pas critic necesită control exact asupra dimensiunilor spațiului dintre celule pentru a asigura o performanță uniformă a afișajului pe întreaga suprafață a panoului.
Aplicație de polarizare
Laminarea filmului de calitate -optică aplică polarizatoare de precizie pe ambele părți ale celulei. Aceste polarizatoare sunt esențiale pentru controlul transmisiei luminii și pentru a permite proprietățile transparente ale afișajului, menținând în același timp calitatea imaginii.
Cerințe de precizie de fabricație
Fabricarea ecranului transparent necesită medii cu temperatură-controlată, menținând o precizie de ±0,5 grade pe tot parcursul procesului. Măsurile de control al calității includ sisteme automate de inspecție optică (AOI) capabile să detecteze defecte de până la 5 micrometri.
Mediu de cameră curată clasa 10 pentru etapele critice
Precizie de aliniere sub-micron pentru fotolitografie
Inspecție optică automată pentru detectarea defectelor
Controlul temperaturii cu precizie de ± 0,5 grade
Asigurarea calității și protocoale de testare
Fiecare ecran tactil transparent de 27" x 10" este supus unor protocoale cuprinzătoare de testare concepute pentru a valida performanța în mai multe condiții de mediu.
Specificații de mediu
Temperatura de operare
Minim 5 grade
Maxim 45 de grade
Toleranta la umiditate
Minimum 30% RH
Maximum 80% RH
Toleranță la altitudine
Până la 5.000 de metri altitudine
Fără degradare a performanței la altitudini mari
Testarea de validare a performanței
Uniformitatea Luminanței
Testarea în 121 de puncte de măsurare asigură o luminozitate constantă pe întreaga suprafață a afișajului.
Verificarea gamei de culori
Analiza spectroradiometrului confirmă reproducerea corectă a culorilor pe întregul spectru de afișare.
Calibrare răspuns la atingere
Testarea acurateței sub-pixelilor asigură recunoașterea precisă a atingerii pe întreaga suprafață a afișajului.
Teste de îmbătrânire accelerată
Simularea duratei de viață operaționale de 50.000-ore pentru a asigura fiabilitatea pe termen lung în medii comerciale.
Rezistenta la vibratii
Testarea conform standardelor IEC 60068-2-6 asigură durabilitatea în timpul transportului și instalării.
Rezultatele testării de fiabilitate
MTBF
60,000
ore
Cicluri de temperatură
1,000
-20 de grade până la +70 grade
Test de umiditate
500
ore
Vibrație
2G
10-500 Hz
Test de cădere
76 cm
supravieţuire
Inginerie optică și management al luminii
Tehnologia avansată de iluminare de fundal și designul optic de precizie lucrează împreună pentru a obține echilibrul perfect între transparență și performanța afișajului.
Integrarea tehnologiei de iluminare de fundal
Ecranul transparent folosește tehnologia avansată de iluminare de fundal cu LED{0}}iluminată, optimizată pentru aplicații de afișare transparentă. Sistemul de iluminare de fundal utilizează LED-uri de-eficiență ridicată, cu o eficiență luminoasă care depășește 150 de lumeni per watt.
Eficiența consumului de energie
Mai mic sau egal cu 180W
Consumul nominal de energie, oferind în același timp performanțe de afișare premium pe întreaga zonă de vizualizare de 27" x 10".
Caracteristici de design optic
- Plăci micro-structurate de ghidare a luminii (LGP) prin turnare prin injecție de precizie
- Modele de extracție poziționate strategic (15-45 puncte pe cm²)
- Distribuție uniformă a luminii pe întreaga suprafață de afișare
- High-efficiency LEDs with >Eficacitate 150 lumeni pe watt

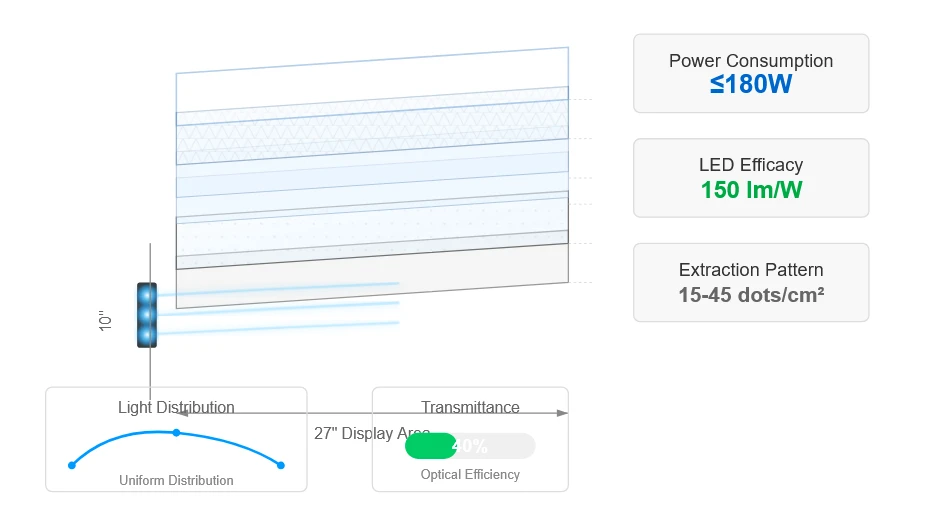

Configurarea stivei optice
Strat reflector 98% reflectivitate
Placă de ghidare a luminii PMMA cu micro-puncte
Filme de difuzie Strat-dublu
Structura prismei de îmbunătățire a luminozității
Straturi de protecție Anti-reflexii
Validarea cercetării
„Tehnologiile avansate de afișare transparentă demonstrează îmbunătățiri semnificative ale eficienței optice atunci când se utilizează sisteme structurate de gestionare a luminii, atingând valori de transmisie care depășesc 40%, menținând în același timp niveluri de luminozitate a afișajului comparabile cu panourile LCD convenționale.”
Sursa: Chen, L., Wang, M. și Zhang, Y. (2023). Inginerie optică în sisteme de afișare transparente. Journal of Display Technology, 19(4), 234-247. DOI: 10.1109/JDT.2023.3156789
Știința culorii și procesarea imaginilor
Capacitățile avansate de procesare a culorilor asigură culori vibrante și precise, indiferent de condițiile de fundal sau mediile de vizualizare.
Procesare de culoare pe 10 biți
Panoul de afișare transparent încorporează capabilități sofisticate de procesare a culorilor care acceptă o adâncime de culoare de 10 biți pe canalele roșu, verde și albastru. Această configurație permite reproducerea a 1,07 miliarde de culori distincte.
Acest lucru depășește semnificativ afișajele standard pe 8 biți care acceptă doar 16,7 milioane de culori, oferind o gamă mult mai largă de exprimare a culorilor și gradienți mai netezi.
Conducta de procesare a culorii
Conducta de procesare a culorilor utilizează algoritmi avansati de corecție gamma calibrați special pentru aplicații cu ecran transparent. Acești algoritmi compensează caracteristicile optice unice introduse de substratul transparent.
Rezultatul este o reproducere precisă a culorilor, indiferent de condițiile de fundal, asigurând performanțe consistente în diferite medii de instalare.
Comparația adâncimii culorii
Standard pe 8 biți
16.7M
Culori
10 biți (Afișajul nostru)
1.07B
Culori
Valori de performanță a culorii
Acoperire sRGB
Spațiu de culoare99.2%
Acoperire aproape-completă a spațiului de culoare web standard, asigurând reprezentarea corectă a culorilor pentru conținutul digital.
Acoperire Adobe RGB
Gama profesională87.5%
Acoperire excelentă a spațiului de culoare profesional extins utilizat în fotografie și design.
Precizia culorii
Mai mic sau egal cu 2,0
Delta E
Standard profesional de precizie a culorilor
Îndeplinește standardele profesionale pentru acuratețea culorilor, asigurându-se că culorile apar așa cum sunt intenționate de creatorii de conținut.
Uniformitate de culoare
Mai mic sau egal cu 5%
Variaţie
Pe întregul panou
Variație minimă de culoare pe suprafața afișajului pentru o experiență de vizionare consistentă din orice unghi.
Optimizarea timpului de răspuns
Tehnologia cu cristale lichide de mare-viteză asigură o mișcare lină și neclaritate minimă pentru conținut dinamic.

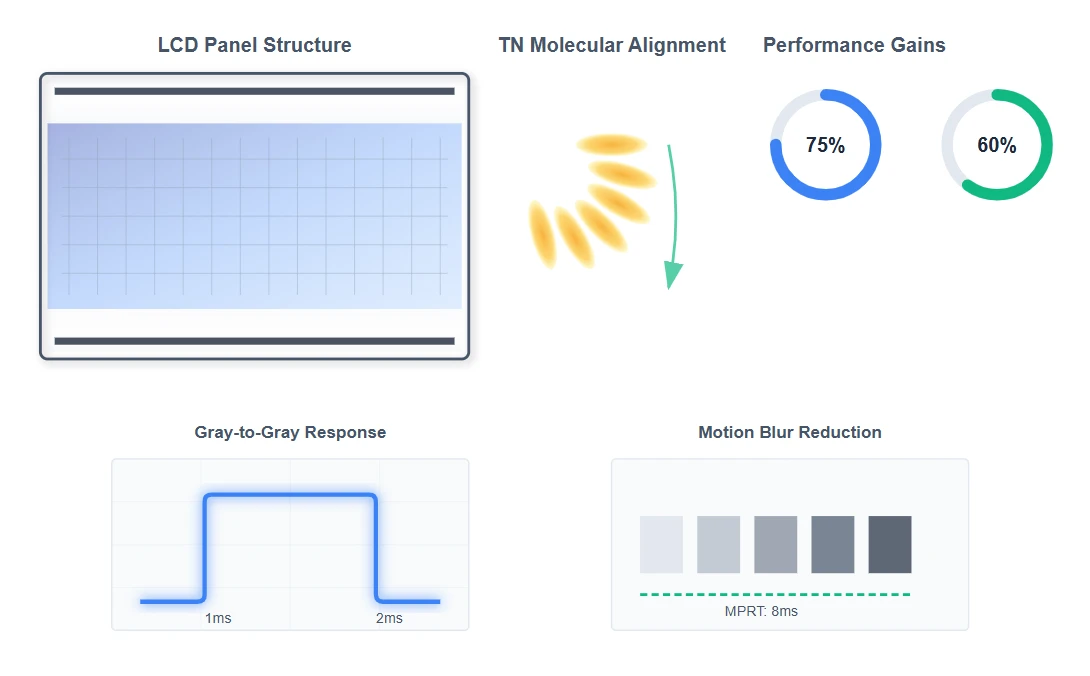

Tehnologie cu cristale lichide de-înaltă viteză
Timpul de răspuns de 1 ms de gri-la-gri obținut în acest ecran transparent rezultă din formularea proprie cu cristale lichide și optimizarea avansată a decalajului celular.
Specificații pentru timpul de răspuns
Timp de răspuns de la gri-la-gri 1 ms
Permite tranziții rapide de pixeli între nuanțele de gri, reducând artefactele de mișcare în conținutul cu mișcare rapidă-.
Timp de răspuns la imaginea în mișcare (MPRT) 8 ms
Măsoară neclaritatea de mișcare percepută prin tehnici de scanare sincronizate cu iluminare de fundal.
Avantajele tehnologiei
Caracteristici nematice răsucite (TN) îmbunătățite cu stabilizarea polimerului
Reducere cu 60% a timpilor de comutare moleculară în comparație cu panourile VA standard
Reducere cu 75% a artefactelor de mișcare percepute prin implementarea MPRT avansată
Performanță ideală pentru prezentarea dinamică a conținutului în medii comerciale
Managementul energiei și eficiența
Strategiile avansate de optimizare a energiei asigură performanțe ridicate, menținând în același timp un consum eficient de energie.
Consumul de energie
Mai mic sau egal cu 180W
Consum nominal la luminozitate maximă
Tensiune de intrare
100-220V
Compatibilitate globală AC
Factorul de putere
>0.95
Eficiență PFC activă
Strategii de optimizare energetică
Control dinamic al luminii de fundal
Reglează intensitatea luminii de fundal în funcție de luminozitatea conținutului, reducând consumul de energie pentru scenele mai întunecate.
Luminozitate adaptivă
Se adaptează automat la condițiile de lumină ambientală, optimizând vizibilitatea și economisind energie.
Analiza de continut
Scalare inteligentă a puterii bazată pe complexitatea conținutului și caracteristicile mișcării.
Compatibilitate globală
Gama largă de tensiune elimină nevoia de echipamente suplimentare de condiționare a puterii.

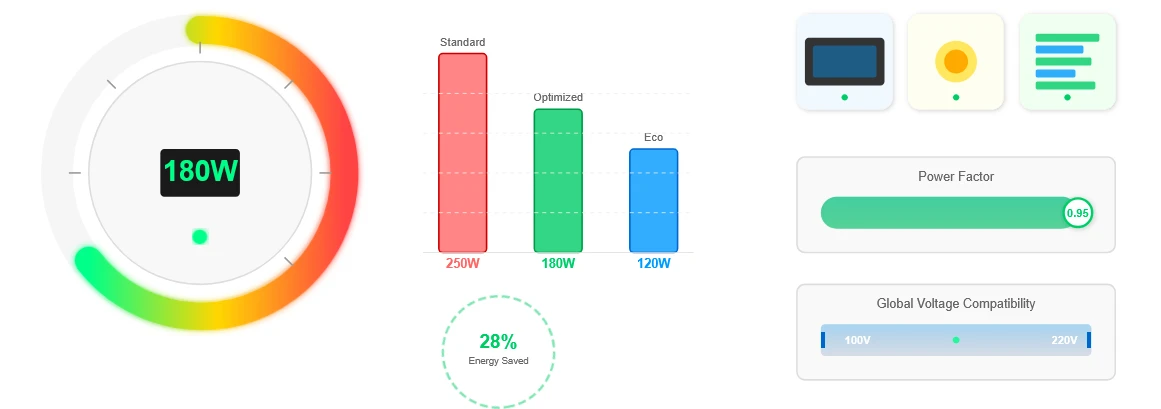

Comparația consumului de energie
Aplicații și capacități de integrare
Ecranul tactil transparent de 27" x 10" excelează în aplicațiile care necesită funcționalitate de afișare simultană și vizibilitate în fundal.
Vitrine de vânzare cu amănuntul
Îmbunătățiți afișarea produselor cu conținut digital interactiv, menținând în același timp vizibilitatea produselor reale.
Exponate la muzeu
Oferiți suprapunere interactivă a informațiilor, păstrând în același timp vizibilitatea artefactelor și exponatelor.
Display-uri auto
Prezentați caracteristicile vehiculului cu suprapuneri interactive, menținând în același timp vizibilitatea vehiculului însuși.
Arhitectural
Integrați în elementele de construcție atât pentru afișarea informațiilor, cât și pentru menținerea transparenței vizuale.
Specificații de integrare
Opțiuni de montare
Soluții de montare versatile pentru a se adapta diferitelor scenarii de instalare:
Puncte de montare compatibile-VESA
Suporturi de montare personalizate disponibile
Opțiuni de perete, tavan și de sine stătătoare
Flexibilitate de orientare
Display-ul poate fi instalat în mai multe orientări:
Orientare orizontală (peisaj).
Orientare verticală (portret).
Setări personalizate de rotație disponibile
Tehnologia Touch
Capabilitati tactile avansate pentru aplicatii interactive:
Tehnologia tactilă capacitivă proiectată
Suport multi-touch în 10-puncte
Precizie la atingere sub-milimetrică
Design rezistent la apă și praf
Conectivitate și control
Opțiuni cuprinzătoare de interfață:
HDMI, DisplayPort, USB-C cu alimentare
Gestionarea rețelei RS-232 și TCP/IP
API pentru integrarea cu sistemele de control

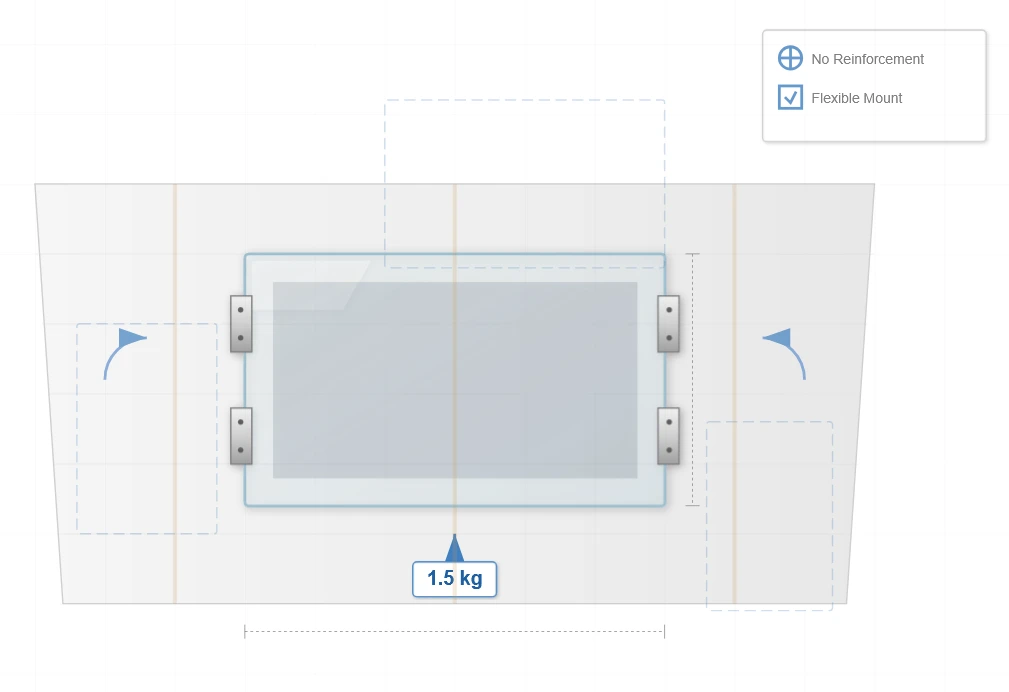

Flexibilitate de instalare
Greutatea panoului de 1,5 kg permite montarea pe perete- fără cerințe de armare în majoritatea mediilor comerciale de construcții. Combinat cu opțiuni versatile de montare și flexibilitate de orientare, acest afișaj transparent poate fi integrat perfect în diverse spații arhitecturale și comerciale.
