Aceste defecțiuni au tipare și majoritatea sunt diagnosticabile în 30 de minute sau mai puțin. Acest ghid este structurat în jurul modului în care funcționează de fapt depanarea: pornind de la ceea ce puteți vedea pe ecran, apoi lucrând înapoi la cauza. Fie că vă menținețiecrane LCD comercialeîn retail, rulați panouri în chioșcuri publice sau depanați hardware-ul încorporat în timpul dezvoltării, procesul de diagnosticare este același.
Referință rapidă pentru simptome
Utilizați acest tabel ca prim filtru. Cauze multiple pot produce același simptom, așa că tratați-l ca pe o direcție de pornire, nu ca pe un răspuns final.
| Simptom | Cauza cea mai probabilă | Prima Acțiune |
|---|---|---|
| Ecran complet întunecat, fără lumină de fundal | Pana de curent sau siguranța arsă | Măsurați tensiunea de intrare la pinii modulului |
| Ecranul aprins, dar foarte slab | Degradarea luminii de fundal sau matricea LED defectuoasă | Testați independent circuitul de iluminare de fundal |
| Imagine slabă vizibilă numai cu o lanternă | Eșecul luminii de fundal - panoul în sine este funcțional | Inspectați benzile LED și circuitul driverului |
| Afișaj pâlpâit sau intermitent | Cablu panglică slab sau tensiune de alimentare instabilă | Reașezați toți conectorii; verificați ondularea aprovizionării |
| Linii verticale sau orizontale pe ecran | Substrat fisurat sau defecțiune a circuitului integrat al driverului | Inspecție vizuală; schimbă placa de driver |
| Personaje amestecate sau lipsă | Nepotrivirea protocolului sau eroare de firmware | Verificați setările de comunicare în raport cu fișa de date |
| Ecran alb fără conținut | Eșecul inițializării sau pierderea semnalului | Verificați configurația protocolului; confirmați timpul de resetare |
| Imagine fantomă persistentă sau burn{0}}in | Imagine statică pe panoul de îmbătrânire prea lungă | Ciclu de alimentare; rulați modelul de test de reîmprospătare-pixeli |
| Intrarea tactilă nu se înregistrează | Cablu tactil deteriorat sau firmware corupt | Verificați cablul panglică; controler tactil re-flash |
| Resetări aleatorii sau deconectare a pornirii | Creștere de tensiune sau capacitate de curent insuficientă | Măsurați alimentarea cu osciloscop; adăugați protecție la supratensiune |
Ce cauzează de fapt defecțiunile modulului LCD?
Degradarea luminii de fundal
Iluminarea de fundal este cea mai frecventă defecțiune a unei-componente a modulelor LCD. Rețelele de LED-uri se estompează treptat de-a lungul duratei lor de funcționare - producătorii califică produsele împotrivaStandarde de testare a fiabilității semiconductoarelor JEDEC, iar duratele de viață evaluate variază semnificativ între panourile de calitate-de consum și cele industriale-. Consultați întotdeauna fișa tehnică a modulului dumneavoastră specific pentru durata de viață nominală a acestuia în condițiile dumneavoastră de funcționare, nu o cifră generică a industriei.
Un afișaj cu o lumină de fundal degradată trece în continuare verificările electrice. Panoul funcționează -, pur și simplu nu poate produce o imagine lizibilă în lumina ambientală normală. Dacă ecranul pare acceptabil într-o cameră întunecată, dar devine aproape invizibil sub iluminarea puternică a biroului sau în aer liber, lumina de fundal este primul lucru de testat.
⚠️ Greșeală frecventă:compensând reducerea luminii de fundal prin împingerea luminozității la maximum. Acest lucru accelerează uzura LED-urilor și scurtează durata de viață utilă rămasă a unei componente deja-de degradare. Selectarea hardware-ului cu spațiu de luminozitate adecvat de la început evită problema complet - vezi ce distingemodule LCD de calitate-comercialedin alternative-de consum.
Probleme cu conectorii și cablurile
Cablurile panglică, conectorii zebră și îmbinările de lipit se degradează sub vibrații, cicluri termice și flexii repetate. Modul de defecțiune este aproape întotdeauna intermitent: pâlpâire la anumite orientări, segmente de afișare căzute sub vibrații sau un ecran care funcționează la pornire, dar eșuează la temperatura de funcționare. Reasezarea fiecărui conector înainte de a comanda piese rezolvă o parte semnificativă a reclamațiilor de teren la cost zero.
Stresul de mediu
Frigul încetinește răspunsul cristalelor lichide; căldura accelerează îmbătrânirea polarizatorului și delaminarea adezivului; umiditatea corodează electrozii din interior, producând segmente lipsă de afișare care se agravează treptat în câteva săptămâni. Specificați întotdeauna condițiile-defavorabile, nu cele medii. Pentru aplicații în medii solicitante,soluții de afișare LCD integrate cu evaluări de mediu potrivitemerită să fie evaluate înainte de implementare, nu după o defecțiune pe teren.
⚠️ Greșeală frecventă:testarea unui afișaj în condiții de laborator și presupunând că va funcționa la fel în aer liber, într-un depozit rece sau în apropierea unei surse de umiditate - fără a verifica dacă clasa IP nominală și intervalul de temperatură ale modulului se potrivesc de fapt cu mediul de implementare.
Probleme de alimentare și defecțiuni ale șoferului
Picurile de tensiune provoacă deteriorarea imediată a circuitului integrat al driverului. Ondularea alimentării - Zgomotul AC pe șina DC - provoacă daune mai subtile, cumulative: resetări aleatorii, zgomot de imagine și durata de viață scurtă a LED-ului. Consultați fișa tehnică a modulului pentru tensiunea de ondulare maximă permisă; nu există un prag universal care să se aplice tuturor tipurilor de panouri.
Erorile de firmware și nepotrivirile de protocol sunt o categorie separată care imită convingător defecțiunea hardware. Un ecran alb sau o ieșire amestecată după o schimbare a plăcii sau o actualizare a software-ului este foarte adesea o eroare de configurare, nu un panou spart. Această distincție contează cândcomparând formatele de ecran cu bară LCD și LED- tehnologii diferite au comportamente de protocol și semnături de eroare diferite.
Proces de diagnosticare în șase-pași
Lucrați prin acestea în ordine. Opriți-vă imediat ce identificați defecțiunea - schimburile inutile pierdeți timp și introduceți noi variabile.
Pasul 1 - Inspecție vizuală înainte de pornire-.Căutați fisuri, condens în spatele panoului, urme de arsuri pe PCB și cabluri panglică deplasate sau îndoite. Dacă descoperiți daune fizice, nu aplicați putere. O conexiune scurtcircuitată poate provoca daune în cascadă care sunt mult mai costisitoare decât defecțiunea inițială.
Pasul 2 - Verificați tensiunea de intrare.Utilizați un multimetru la pinii de intrare de alimentare ai modulului. Tensiunile nominale tipice pentru panourile TFT sunt 3,3 V, 5 V sau 12 V - verificați fișa de date. O citire de peste 5% în afara specificațiilor justifică investigație. Pentru defecțiuni intermitente, adăugați un osciloscop pentru a verifica ondulația alimentării în raport cu specificațiile permise ale fișei de date.
Pasul 3 - Izolați lumina de fundal.Într-o cameră întunecată, străluciți o lanternă la suprafața panoului într-un unghi. Dacă puteți vedea o imagine slabă, panoul este funcțional și doar lumina de fundal a eșuat. Acest test unic elimină jumătate din arborele de diagnostic în mai puțin de 10 secunde - și funcționează la fel de bine peecrane LCD cu format-barăca pe panourile dreptunghiulare standard.
Pasul 4 - Schimbați metodic cablurile și plăcile.Încărcați un-model de testare bun cunoscut. Înlocuiți cablul panglică cu o unitate de lucru verificată. Dacă defecțiunea urmează cablului, cablul este problema. Dacă rămâne cu tabla, tabla este următoarea. Înlocuiți mai întâi componenta cea mai puțin costisitoare și cea mai accesibilă.
Pasul 5 - Verificați protocolul de comunicare.Un ecran alb sau o ieșire deformată după o schimbare a plăcii este aproape întotdeauna o eroare de configurare. Verificați viteza de transmisie (UART), modul SPI (CPOL/CPHA) sau adresa I2C în raport cu fișa de date. Acest pas prinde o parte disproporționată de defectemedii de afișare a chioșcurilorunde modulele sunt înlocuite pe teren, adesea din documentație incompletă.
Pasul 6 - Replicați condițiile câmpului pe bancă.Un afișaj care funcționează în laborator, dar eșuează la implementare are aproape întotdeauna o cauză fundamentală a temperaturii sau a vibrațiilor. Un conector care este marginal la 22 de grade se poate deschide complet la 55 de grade. Aplicați căldură controlată în timpul testării pe banc - o defecțiune care apare peste o anumită temperatură identifică dilatarea termică ca mecanism direct.
Reparați sau înlocuiți? Un cadru de decizie
Reparația are sens cânddefecțiunea este localizată într-o singură componentă înlocuibilă - un cablu, o matrice de iluminare de fundal, o actualizare de firmware - modulul face parte dintr-un sistem în care aprovizionarea cu o înlocuire implică o perioadă de nefuncționare semnificativă sau reproiectare, iar costul reparației este în mod clar mai mic decât o unitate nouă.
Înlocuirea are mai mult sens cândmai multe simptome apar simultan. Lumina de fundal slabă, uzura conectorului și imaginea fantomă care apar împreună este un indicator de încredere al sfârșitului duratei de viață, nu o singură defecțiune remediabilă. Înlocuirea are sens și atunci când un modul actual oferă specificații mai bune - luminozitate mai mare, temperatură de funcționare mai mare, protecție mai bună la intrare - care ar reduce sarcina de întreținere viitoare.
Înainte de a te angaja în oricare dintre căi, rezolvați aceste cinci întrebări:
- Este aceasta prima defecțiune a unității sau a eșuat înainte?
- Defecțiunea este limitată la o singură componentă înlocuibilă?
- Costul total al reparației - piese, forță de muncă și timpul de nefuncționare - rămâne net sub costul de înlocuire?
- Va dura unitatea reparată în mod realist prin cerințele de service rămase ale sistemului?
- Oferă un înlocuitor actual specificații semnificativ mai bune pentru această aplicație?
Dacă trei sau mai multe răspunsuri favorizează înlocuirea, aceasta este, în general, calea mai clară. Răsfoiți completgama de produsesauvorbeste cu un specialistdespre aprovizionare. Pentru contexte de vânzare cu amănuntul și de semnalizare,configurații LCD personalizate pentru semnalizare comercialăoferă adesea o economie mai bună pe-pe termen lung decât un schimb direct like-pentru-like.
Întreținere preventivă
- Controale de mediu:Implementați în intervalul de temperatură și umiditate nominală a modulului, folosind condițiile-cel mai nefavorabile pentru planificare. În mediile cu umiditate ridicată-, carcasele sigilate cu evaluări IP verificate sunt o cerință, nu o precauție.
- Gestionarea energiei:Utilizați consumabile reglementate cu protecție hardware la supratensiune. Evitați funcționarea continuă a luminii de fundal la luminozitate maximă - controlul adaptiv al luminozității reduce uzura LED-urilor fără un impact vizibil asupra gradului de utilizare.
- Inspecții programate:Verificați lunar - locația conectorului și căutați condens. Trimestrial - rulați un model de testare de diagnosticare și verificați tensiunea de alimentare sub sarcină. Anual - verificați ondularea alimentării și inspectați straturile optice pentru delaminare sau îmbătrânire a polarizatorului.

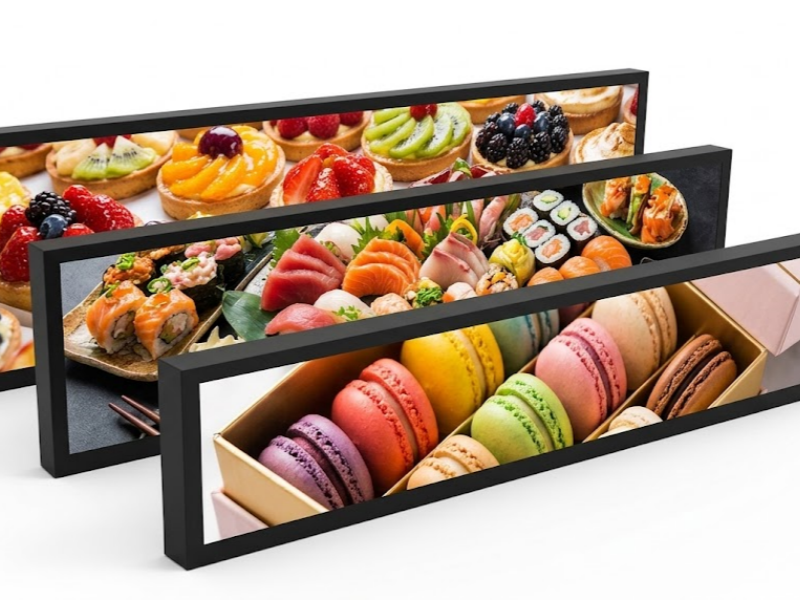

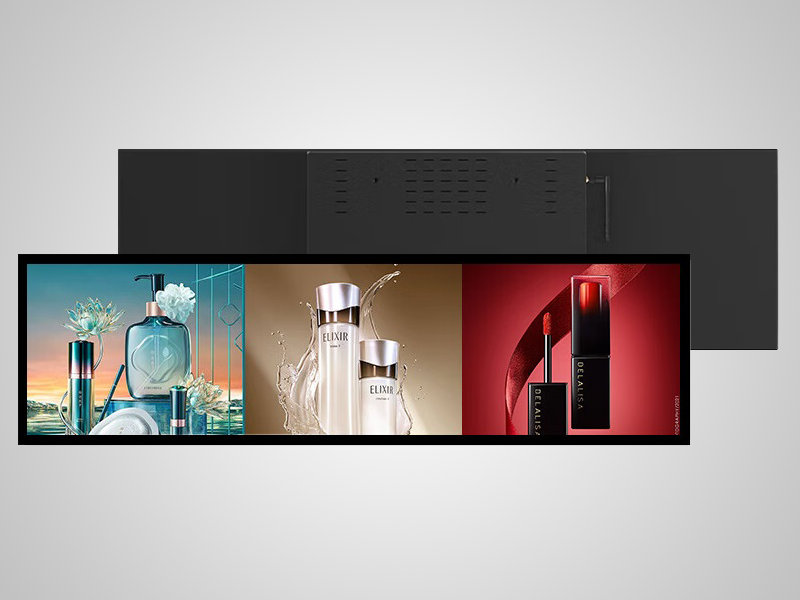

Pentruterminal cu auto{0}servireimplementări care rulează continuu în medii-cu trafic ridicat, verificarea trimestrială este cea mai mare-activitate de întreținere unică.Ecrane LCD întinse utilizate în mediile supermarketurilorse confruntă cu expunerea specifică la umiditate și substanțe chimice de curățare pe care programele standard de întreținere ar putea să nu le abordeze pe deplin.
Întrebări frecvente
LCD-ul meu arată un ecran alb - panoul este rupt?
Nu neapărat. Un ecran alb este mai des o eroare de comunicare sau de inițializare decât o deteriorare fizică. Verificați configurația protocolului - rata de transmisie, modul SPI sau adresa I2C - față de foaia de date a modulului. Acest lucru este relevant mai ales după o actualizare a firmware-ului sau o schimbare a plăcii în care setările pot să nu fi fost transferate corect.
Cum îmi dau seama dacă lumina de fundal sau panoul LCD a eșuat?
Luminează o lanternă la suprafața ecranului într-un unghi într-o cameră întunecată. Dacă puteți vedea o imagine slabă, panoul produce ieșire corect și doar lumina de fundal a eșuat. Nicio imagine sub o lanternă înseamnă că defecțiunea este în panou, placa șoferului sau calea semnalului dintre ele.
Se poate repara un afișaj care pâlpâie fără a înlocui modulul?
În majoritatea cazurilor, da. Pâlpâirea este cauzată cel mai frecvent de un cablu panglică slăbit, o îmbinare marginală de lipire sau o ondulare excesivă a alimentării. Reașezarea conectorilor și verificarea stabilității tensiunii de alimentare sub sarcină rezolvă majoritatea reclamațiilor pâlpâitoare înainte de a fi necesară înlocuirea oricărei componente.
Este sigur să porniți un afișaj care a fost expus la umezeală?
Nu. Lăsați modulul să se usuce complet într-un mediu cu-umiditate scăzută înainte de a aplica energie. Pornirea unui afișaj umed riscă coroziunea electrozilor și scurtcircuite care pot deteriora permanent panoul.
De ce afișajul meu funcționează pe bancă, dar eșuează pe teren?
Numai defecțiunile intermitente de câmp-sunt aproape întotdeauna cauzate de dilatarea termică la temperatura de funcționare, de intermitența conectorului indusă de vibrații-sau de condens în timpul pornirii. Replicați mediul real de implementare - temperatura, vibrația, umiditatea - în timpul testării pe banc. Pentru îndrumări privind selectarea hardware-ului care se ocupă de condițiile solicitante mai consecvent,această prezentare generală a opțiunilor-de afișare LCD de înaltă performanțăacoperă diferențele de specificații care contează cel mai mult.
Concluzie
Eșecurile modulelor LCD sunt citite odată ce știi ce să cauți. Un panou întunecat, un ecran pâlpâit, o ieșire deformată - fiecare se mapează la o listă gestionabilă de cauze probabile, iar un proces de diagnosticare structurat găsește defecțiunea reală mai rapid decât înlocuirea componentelor la întâmplare. Același proces vă spune, de asemenea, clar când reparația și-a făcut cursul și înlocuirea este răspunsul corect.
