Diferența de bază pe care trebuie să o cunoști mai întâi
Ecranele cu bară LCD și ecranele cu bară cu LED funcționează în moduri complet diferite. Odată ce înțelegi acest lucru, alegerea dintre ele devine mult mai ușoară.

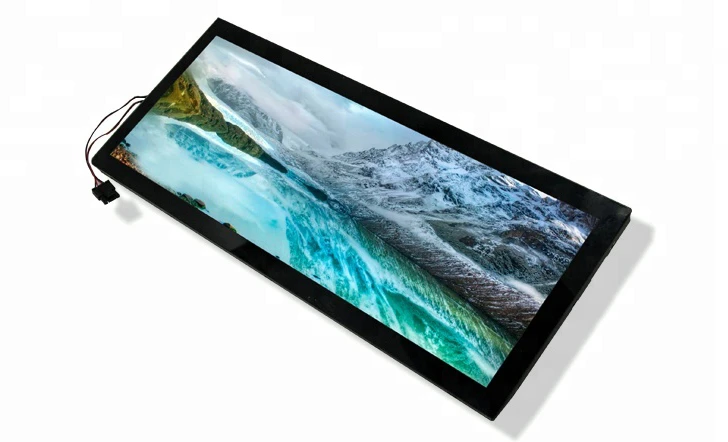

Ecrane LCD barlucrează controlând lumina care vine din spate. Există o unitate de iluminare din spate, iar moleculele de cristale lichide se răsucesc și se rotesc pentru a lăsa lumina să treacă sau pentru a o bloca. Cristalele în sine nu produc lumină-sunt în esență obloane cu filtre de culoare.
Ecrane cu bară LEDîși fac propria lumină. LED-urile mici roșii, verzi și albastre produc atât lumină, cât și culoare în același timp. Fiecare pixel este propria sa mică sursă de lumină.
Luminozitate
Luminozitatea decide unde va funcționa efectiv un afișaj. Măsurăm asta înnits (cd/m²), și există limite dure pe care nu le puteți rezolva cu trucuri inteligente de instalare.
Pentru retail interior cu iluminare controlată, aveți nevoie de cel puțin350 nits. Undeva înGama 500-700functioneaza mai bine. Pune acel afișaj lângă o fereastră și deodată te uiți la700 minim, cu1000-1500fiind mai sigur. Locurile semi-în aer liber cu soare indirect împing asta2000-3500 nits. În aer liber în lumina directă a soarelui?5000 nits minim, iar majoritatea instalatorilor recomandă6000-8000.
LCD-ul depășește aproximativ 2500 nitsși numai modelele specializate de{0}}înaltă luminozitate ajung acolo. Aceste unități sunt mai groase-poate cu 40-60% mai multă adâncime și se ard mai repede.
LED-ul începe de la 800 și trece de 10.000 nits.
Full outdoor înseamnă LED.

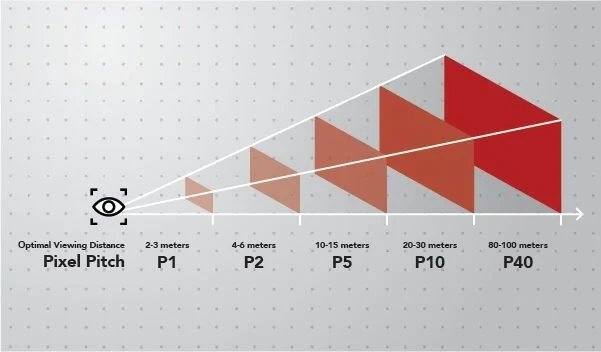

Densitatea pixelilor și distanța de vizualizare
Ecranele cu bară LCD vin cu număr fix de pixeli din fabrică. Luați un ecran LCD cu bară de 37 inchi la 1920×540. Obții o consecvență60+ IPPindiferent unde stai. Asta e ascuțit la jumătate de metru, inutil la cinci metri.
Ecranele cu bară LED vă permit să alegeți densitatea pixelilorpasul pixelilor. Matematica este simplă: luați înălțimea pixelilor în milimetri și înmulțiți cu 1,0 până la 1,5 pentru a obține distanța optimă de vizualizare în metri.
P4.0este locul unde aterizează majoritatea proiectelor-acoperă4-6 metri punct dulcecare funcționează pentru instalațiile de mall-uri, semnalizarea aeroporturilor și vitrinele magazinelor de vânzare cu amănuntul. Strângeți mai bine dacă aveți nevoie.P2.0se ocupă de intervalul de 2-3 metri și plătești aproximativ dublu.P1.2există pentru acele situații rare în care oamenii stau la îndemâna unui perete cu LED-uri mare. La 5x costul.
LCD-ul are sens atunci când privitorii se apropie la mai puțin de 2 metriși afișați text sau grafică detaliate.LED-ul câștigă atunci când distanța de vizualizare depășește 2,5 metriiar impactul vizual contează mai mult decât literele mici.
Raport de contrast: de ce LED-ul câștigă pe fundal întunecat
Raportul de contrast măsoară diferența dintre cel mai strălucitor alb și cel mai închis negru pe care îl poate produce un afișaj.
LCD are o problemă structurală aici. Ilumina de fundal trece tot timpul pe întregul panou. Când doriți să afișați negru, acești pixeli nu pot bloca complet lumina. Obțineți gri închis în loc de negru adevărat. Panourile IPS obțin de obicei1000:1 până la 1500:1contrast. Panourile VA se descurcă mai bine la3000:1 până la 5000:1.
Fiecare pixel LED se poate opri complet. Fără curent înseamnă fără lumină, ceea ce înseamnănegru propriu-zis. Panourile LED SMD standard au lovit5000:1 până la 8000:1. LED-ul COB de sfârșit-superior poate ajunge10.000:1 sau chiar 100.000:1.
Dacă conținutul dvs. folosește fundaluri întunecate sau sigle cu{0}}contrast ridicat, acest lucru contează. Pentru textul pe fundal deschis, majoritatea oamenilor nu vor observa.
Performanța culorii
Ecranele cu bară LCD acoperă de obicei72-100% din sRGB, lucrează înProfunzime de culoare de 8 biți (16,7 milioane de culori), și realizeazăPrecizia culorii ΔE între 2-5. Consecvența este puterea lor-lumina de fundal difuzează uniform, astfel încât culorile se potrivesc pe întregul panou fără calibrare.
LED-ul oferă o gamă mai largă(90-140% sRGB)și profunzime de culoare mai profundă(10-16 biți, peste un miliard de culori). Precizia-din --cutie este mai slabă, cu ΔE rulând 3-6, iar pentru a se potrivi culorile între module este nevoie de muncă. Orice instalare serioasă a LED-urilor include calibrarea bazată pe colorimetru.
Rata de reîmprospătare și capturarea camerei
Rata de reîmprospătare devine o preocupare reală atunci când oamenii îți vor fotografia sau filma afișajul. Acest lucru se întâmplă în mod constant în retail și în spațiile publice acum.
LCD rulează la60 Hz standard, cu 120 Hz disponibil pe modelele premium. Acest lucru este bine pentru ochiul uman, dar poate produce benzi atunci când cineva filmează videoclipuri cu telefonul său. Panourile LED comerciale funcționează de obicei1920Hz până la 3840Hz, care elimină acele artefacte de scanare-care apar în filmările de pe smartphone.
Vrei să testezi asta singur?Înregistrați afișajul cu modul{0}}încet al telefonului dvs. la 240 fps. Barele negre orizontale care defilează prin imagine înseamnă că rata de reîmprospătare nu este suficient de mare.
Tehnologia panourilor

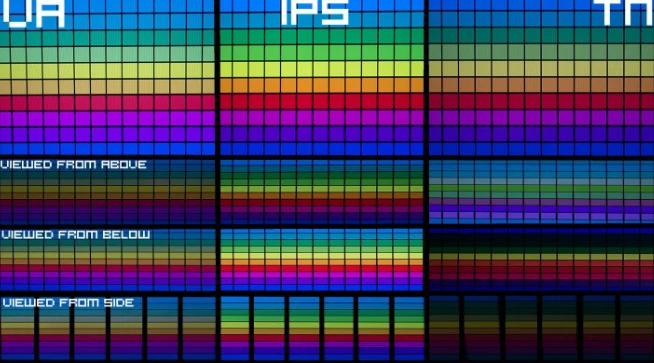

Tipuri de panouri LCD
IPS (Comutare în-plan)panouri iti dauUnghiuri de vizualizare 178 grade/178 gradecu o precizie excelentă a culorii. Timpul de răspuns este de 8-14 ms, iar nivelurile de negru sunt moderate-veți observa mai degrabă negru cenușiu decât negru adevărat. Acestea funcționează bine pentru afișajele de la marginea raftului, vizualizate din mai multe unghiuri și panouri de meniu, unde acuratețea culorilor contează.
VA (aliniere verticală)oferta panourilorUnghiuri de vizualizare 178 grade / 160 grade. Performanța verticală se degradează adesea la unghiuri extreme. Precizia culorilor este bună, timpul de răspuns este mai rapid la 4-8ms, iar nivelurile de negru depășesc IPS. Acestea se potrivesc conținutului cu conținut video și mărcilor care folosesc scheme de culori închise.
Variante ADS/AFFSsunt opțiuni industriale-cu toleranță extinsă la temperatură de la-30 de grade până la +80 grade. Merită premium doar pentru transport sau medii extreme.
Tehnologii de ambalare cu LED
Terminologia devine rapid confuză.

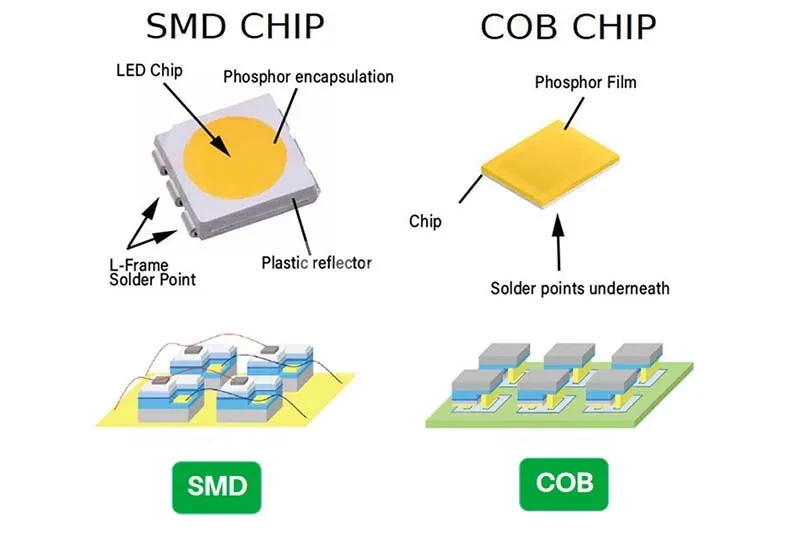

SMD (dispozitiv cu montare la suprafață)domină instalațiile interioare și semi-exterioare. Trei cipuri LED (roșu, verde, albastru) se montează pe un singur suport și sunt încapsulate în rășină. Dimensiunile pixelilor variază de la P1,0 la P10.
Vulnerabilitățile sunt reale: suprafețele expuse cu LED-uri pot fi deteriorate fizic, umezeala se poate infiltra la limitele rășinii, iar contactul direct cu degetele poate disloca componentele. Pentru etajele de vânzare cu amănuntul și stațiile de tranzit unde oamenii ar putea atinge afișajul, acest lucru contează.
COB (cip-la-la bord)montează cipuri LED direct pe substratul PCB, apoi acoperă totul cu un strat de protecție uniform. Întreaga suprafață a modulului este netedă și continuă-durabilitate fizică mai bună, rezistență la umiditate și contrast îmbunătățit de la stratul care absorb-lumina dintre pixeli. Costurile rulează30-50% mai maredecât SMD echivalent.
GOB (clei-pe-bord)este opțiunea de compromis: tehnologie SMD standard cu un strat epoxidic adăugat după asamblare. Protecție asemănătoare COB-la costuri mai mici. Veți observa o ușoară reducere a luminozității (5-10%) și potențial îngălbenire la expunerea prelungită la UV.

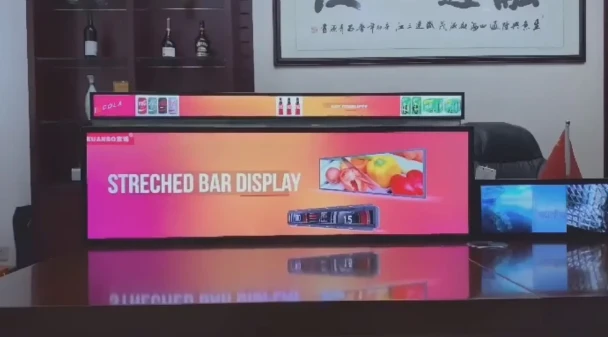

Panouri native vs. tăiate
Producătorii de ecrane de bar își obțin panourile în două moduri, iar diferența contează mai mult decât își dau seama majoritatea cumpărătorilor.
Panouri de bar native
Acestea sunt realizate folosind măști de producție concepute special pentru rapoarte de aspect ultra-largi. Dimensiunile sunt intenționate de la început. Furnizorilor caBOE, AUO, Innolux și CSOTcreați linii de produse în format{0}}întins dedicat.
Ce obțineți: distribuție uniformă a luminii de fundal până la margini, integritate structurală deplină cu grosimea standard a sticlei, etanșări consistente pe tot perimetrul și modele de rezoluție standard precum1920×158, 1920×360 sau 1920×540.
Tăiați și redimensionați panouri
Acestea încep ca panouri standard 16:9 care sunt tăiate fizic la dimensiunile barei după fabricare. Un panou de 1920×1080 poate deveni mai multe benzi de 1920×270.
Tăierea rupe sigiliul dintre straturile de sticlă-scurgeri de lumină la margini. Integritatea sticlei este compromisă la liniile de tăiere, ceea ce înseamnă mai multă spargere în timpul transportului și instalării. Ilumina de fundal originală a fost proiectată pentru panoul complet, astfel încât panourile parțiale au o iluminare neuniformă. Și acele etanșări compromise lasă umiditatea să intre, accelerând degradarea cristalelor lichide în timp.
Panouri tăiate la puncte:căutați rezoluții verticale non-standard, cum ar fi158, 203 sau 270 pixeli. Solicitați fișele de specificații ale panoului cu numerele reale ale producătorului. Panourile native reale au numere de model documentate în cataloagele furnizorilor.
Panourile tăiate sunt cu 30-50% mai ieftine.Reducerea există pentru că calitatea este cu adevărat mai scăzută.
Aplicații reale

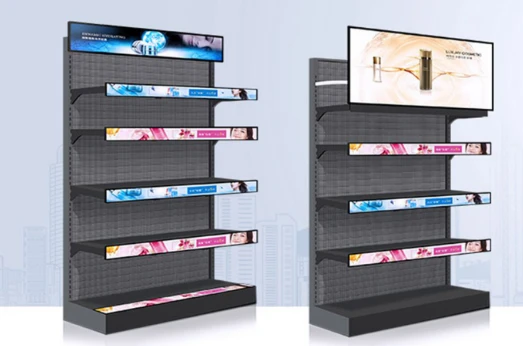

Raft-Edge Displays
Aveți iluminare interioară controlată, oameni care stau foarte aproape (uneori sub un metru când ajung la produse) și conținut care este în principal text și prețuri. În plus, probabil că lansați zeci sau sute de astfel de lucruri.
LCD câștigă aici și nu este deosebit de aproape.Nimeni nu stă la 4 metri de marginea unui raft. Spectatorii tăi sunt aproape, ceea ce înseamnă că ai nevoie de acea densitate de pixeli pe care o oferă LCD-ul. Textul pare clar din cauza modului în care LCD gestionează redarea subpixelilor. Și când cumpărați 200 de unități în loc de 2, acea diferență de preț între LCD și LED se adună cu adevărat.
Profilul subțire ajută și el. Majoritatea șinelor de montare-la marginea raftului au fost proiectate ținând cont de dimensiunile LCD, așa că nu vă luptați cu hardware-ul.
Ceva înGama 500-700 nit cu panouri IPSfunctioneaza bine. VA funcționează dacă toată lumea se apropie din aceeași direcție, dar așa rar oamenii cumpără. Asigurați-vă că obțineți panouri native și, în funcție de dimensiune-, vă uitați de obicei laInterval de 23-42 inch.
Afișează informații despre transport
Trenuri, autobuze, aeroporturi. Mediul este dur în moduri la care oamenii nu se gândesc până când ceva nu se sparge. Vibrație constantă. Schimbări de temperatură care ar ucide electronicele de larg consum. Și aceste lucruri rulează 18+ ore pe zi.
Cerințele de certificare iau, practic, această decizie pentru dvs.Industria feroviară are EN50155, autovehiculele necesită certificare E-Mark, iar căile de aprobare pentru LCD sunt mature și bine-documentate. Certificare LED pentru transport? Încă ajung din urmă.
Dincolo de documente, sistemele industriale de montare LCD au decenii de rezistență dovedită la vibrații. Greutatea contează și atunci când puneți afișaje în vehicule. Și din moment ce oamenii stau sau stau relativ aproape, nu irosești avantajul rezoluției LCD.
Veți dori panouri IPS cu rating industrial-care se ocupă cel puțin-20 de grade până la +60 grade. Specificațiile de vibrație ar trebui să fie afișate1G minim de toleranță continuă, ideal cu rezistență la șocuri 3G. Luminozitate în jur700-1000 nitsface față strălucirii de la ferestre.

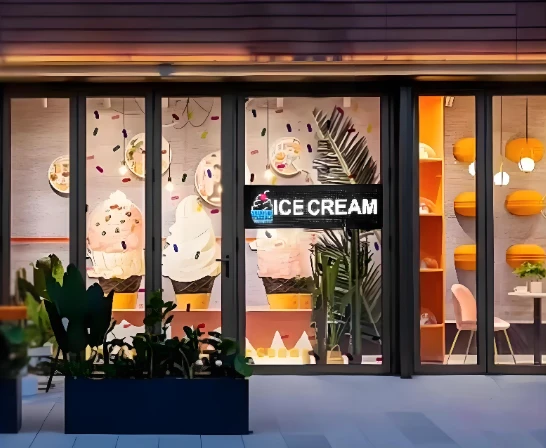

Vitrine în aer liber și vitrine
Lumina soarelui schimbă totul. vorbim100.000 de luxlovind afișajul într-o zi senină. LCD nu poate concura fizic aici.
LED-ul este singura opțiune reală în aer liber.Aveți nevoie de 5000-8000 de nits pentru a lupta cu lumina directă a soarelui și pur și simplu nu este ceva ce LCD-ul poate oferi. Rezistența la intemperii contează și ea, deoarece îți vei doriIP65 sau mai bunpe suprafata frontala. Distanțele mai mari de vizualizare (oameni de peste drum, mașini care trec) înseamnă că oricum ați plăti în exces pentru densitatea pixelilor LCD-ului.
Merge cuPasul pixelilor P3-P6în funcție de cât de departe se află spectatorul tău obișnuit. Asigură-te că primeștiReîmprospătare la 3840 Hzașa că fotografiază bine pe rețelele sociale. Intervalul de temperatură de funcționare ar trebui să se ocupe de orice climă locală îi aruncă.

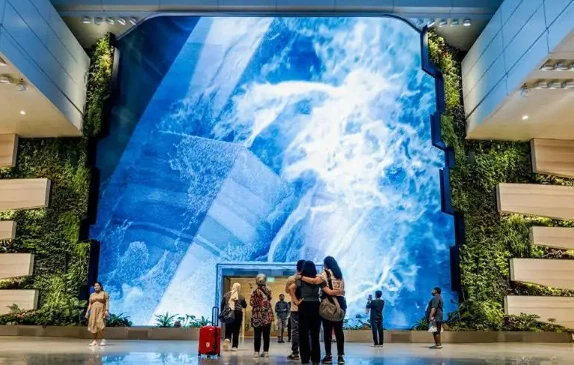

Instalații interioare la scară mare-
Mall-uri, aeroporturi, centre de convenții, lobby-uri corporative. Spații mari cu tavan înalt și spectatori care ar putea fi la 20 de metri distanță.
Factorul perfect este ceea ce ucide LCD aici.Cel mai mare panou LCD pe care îl veți găsi este de aproximativ 88 de inchi. Vrei să mergi mai mult? Puneți panouri împreună și acele rame sunt vizibile. Designerii încearcă să încorporeze rame în estetică.
Modulele LED se blochează împreună fără probleme.Doriți un afișaj continuu de 30 de metri? LED-ul se ocupă de asta. Instalare curbată care se înfășoară în jurul unei coloane? LED-ul se ocupă de asta. Distanțele de vizualizare din aceste spații se aliniază perfect cu pasul pixelilor P2.5-P4, care este oricum punctul ideal al LED-ului.
Pentru instalații premiumP2.5functioneaza bine. Munca comercială standard se descurcă bineP3-P4. Luminozitatea depinde de spațiu, dar de obicei800-1500 nitsacoperă majoritatea scenariilor de interior. Obțineți cu siguranță designul modulului de acces frontal-pentru că cineva va trebui să întrețină acest lucru în cele din urmă și nu doriți să explicați de ce trebuie să închideți o secțiune a mall-ului pentru a accesa partea din spate a afișajului.

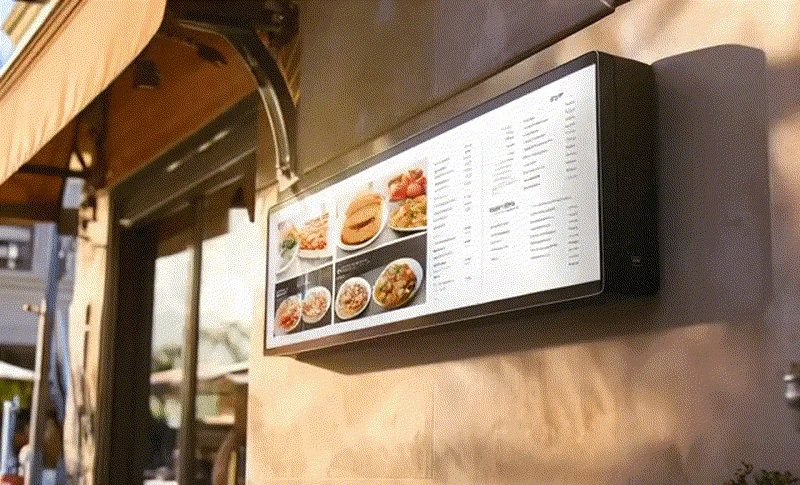

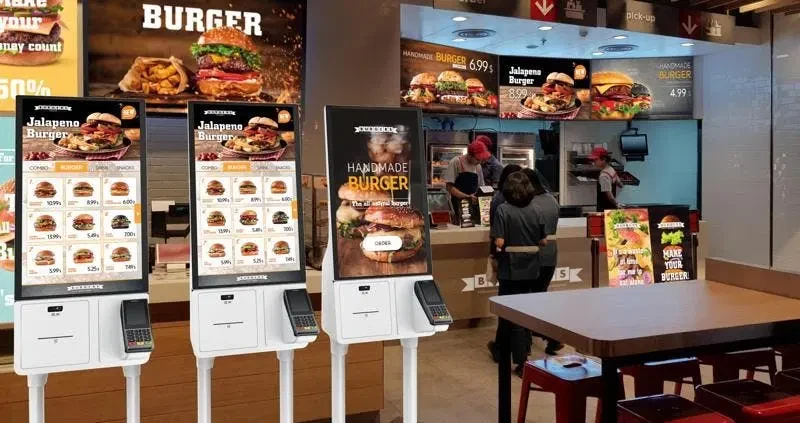

Restaurant și panouri de meniu QSR
Bugetul contează aici. Marjele restaurantului sunt subțiri, iar proprietarii examinează fiecare achiziție de echipamente.
Conținutul este în mare parte text cu fotografii cu alimente ocazionale.LCD redă frumos textul.Distanța de vizualizare este de obicei acea gamă de 1,5-4 metri în care oricare dintre tehnologii funcționează bine din punct de vedere tehnic, dar LCD-ul costă mult mai puțin pentru cumpărare și operare.
Un lucru de luat în considerare: bucătăriile generează grăsime și abur. Chiar și în zona de luat masa, chestiile astea migrează. Vrei un fel de geam de protecție peste afișaj. Suprapunerea din sticlă călită este standard. Dacă efectuați comenzi cu auto-serviciu,Capacitate tactilă PCAPadaugă poate 15-20% la cost, dar deschide noi funcționalități.
Luminozitate în jur500-700 nitsse ocupă de iluminatul tipic pentru restaurante.IP54 pe suprafața frontalăar trebui considerată obligatorie, nu opțională.
Considerații privind costurile pe termen lung
Costul inițial este doar începutul. Mai jos este o comparație aproximativă. Rezultatele vor varia în funcție de tarifele de energie electrică, modelele de utilizare și dacă ceva se defectează.
Pentru un ecran cu bară LCD (echivalent cu 37 de inchi):achizitia ruleaza in jur$400, puterea la 12 ore de funcționare zilnică costă poate 8 USD pe an, în funcție de tarife, alocă aproximativ 40 USD anual pentru întreținere, iar înlocuirea luminii de fundal în jurul anului 4 adaugă încă 150 USD sau cam asa ceva.Aproximativ 800 de dolari în cinci ani.
Pentru un ecran cu bară LED cu zonă de afișare echivalentă la P2.5:achiziția rulează în jur$900, energia costă puțin mai mult la poate 13 USD anual în aceleași condiții. Rezervele de întreținere pot fi mai mici, deoarece LED-ul tinde să fie mai durabil. Înlocuirea modulului de obicei nu este necesară în decurs de cinci ani dacă se achiziționează o calitate decentă.Undeva în jur de 1.050-1.100 USD în total.
LED-ul funcționează cu aproximativ 35% mai mult decât LCD-ul timp de cinci aniîn scenarii tipice de interior.
Matematica se schimbă pentru diferite situații. Implementările mai lungi favorizează luminile de fundal LED-LCD se degradează mai repede după anul 5, în timp ce LED-ul menține 70% + luminozitate până în anul 8. Instalațiile în aer liber împing modelele LCD cu-luminozitate ridicată la 800+ USD, oferind în același timp o longevitate mai slabă, făcând LED-ul echivalent-sau mai ieftin. Instalațiile mari fără sudură necesită o aliniere complexă a cadrului cu ecranul LCD, iar la scară, ansamblul mai simplu al LED-urilor reduce costurile cu forța de muncă suficient pentru a reduce decalajul.
Ce să cereți când cumpărați
Pentru Ecrane LCD Bar
Începeți cu panoul în sine. Vrei să știicine a făcut-o de fapt (BOE, AUO, Innolux)și numărul de model specific. Acest lucru contează, deoarece acesta este modul în care verificați că obțineți un panou nativ, mai degrabă decât ceva care a fost tăiat dintr-un afișaj standard. Panourile tăiate sunt mai ieftine dintr-un motiv.
Specificațiile de luminozitate pot induce în eroare. Unii producători măsoară în centrul panoului unde este cel mai luminos, alții vă oferă o medie pe toată suprafața.Întrebați ce metodă au folosit.O măsurătoare de centru de 700 de nit poate fi de numai 550 de nit în colțuri.
Iatip de iluminare de fundalîn scris, deoarece lumina-de margine și lumina-directă au caracteristici de uniformitate diferite.Gama de culoriar trebui să fie specificat ca procent din sRGB sau alt standard pe care îl puteți verifica de fapt. Nu accepta doar „reproducere bună a culorilor” ca răspuns.
Contează și chestiile operaționale:interval de temperatură, cifre MTBF, ce acoperă exact garanția (numai panouri? iluminare de fundal? sursă de alimentare?). Și asigurați-vă că cunoașteți dimensiunile interfeței de montare înainte de a vă proiecta hardware-ul de instalare.
Pentru ecrane cu bară LED
Calitatea LED-urilor variază enorm, iarproducator de cipurieste primul tău indiciu.Nationstar, Kinglight, Cree, Nichiasunt nume pe care vrei să le vezi. „LED-de înaltă calitate” generic nu înseamnă nimic.
Nu aveți încredere în fișa de specificații privind pasul pixelilor.Aduceți etriere dacă faceți o inspecție în fabrică.
Rata de reîmprospătare este ușor de verificat. Scoateți telefonul, comutați la-video cu mișcare lentă la 240 fps și înregistrați afișajul. Barele negre care defilează prin imagine înseamnă că rata de reîmprospătare nu este cea susținută de ei. Acest lucru durează 30 de secunde și a salvat clienții de la achizițiile proaste.
Măsurătorile luminozității sunt un alt domeniu în care producătorii devin creativi. Dacă cheltuiești bani serioși,aduceți un contor calibrat la inspecție. Un afișaj evaluat la 6000 nits care oferă de fapt 4500 nu îl va tăia în lumina directă a soarelui.
Câteva lucruri mai puțin evidente de pus în cuie: Estecalibrarea culoriiinclus în livrare sau este o taxă suplimentară? Ce estetoleranță la planeitateintre module? (Cusăturile vizibile provin adesea de la module care nu stau perfect la nivel.) Cât timp vor garantadisponibilitatea modulelor de rezervă? Minim cinci ani, pentru că un afișaj pe care nu îl puteți repara este o răspundere. Și obținețipolitica de pixeli morțiîn scris cu cifre reale, nu doar „rată acceptabilă standard industrială”.
Deci Care?
LCD-ul funcționează mai bine pentru:vizualizare de aproape sub 1,5 metri, text-conținut intens, iluminare interioară standard, proiecte care țin cont de buget-, instalații sub 3 metri lungime totală, aplicații compatibile-touchului și medii de transport cu probleme legate de vibrații.
LED-ul are mai mult sens pentru:distante de vizionare de peste 3 metri, conținut video-dominant, medii cu lumină ambientală ridicată, orice aplicație semi-în aer liber sau în aer liber, prezentări de marcă premium, curse fără întreruperi care depășesc 5 metri, funcționare 24/7 planificată peste 5 ani și instalații curbe sau creative din punct de vedere arhitectural.
Intervalul de vizualizare de 1,5-3 metri cu iluminare interioară standard poate merge în orice direcție. Uită-te la alți factori. Numărați care sunt avantajele care contează pentru proiectul specific.Când este aproape de par, LCD câștigă de obicei la costcu excepția cazului în care este nevoie în mod specific de lungime fără întreruperi, luminozitate exterioară sau impact video.
