Cât costă un display E-Ink?

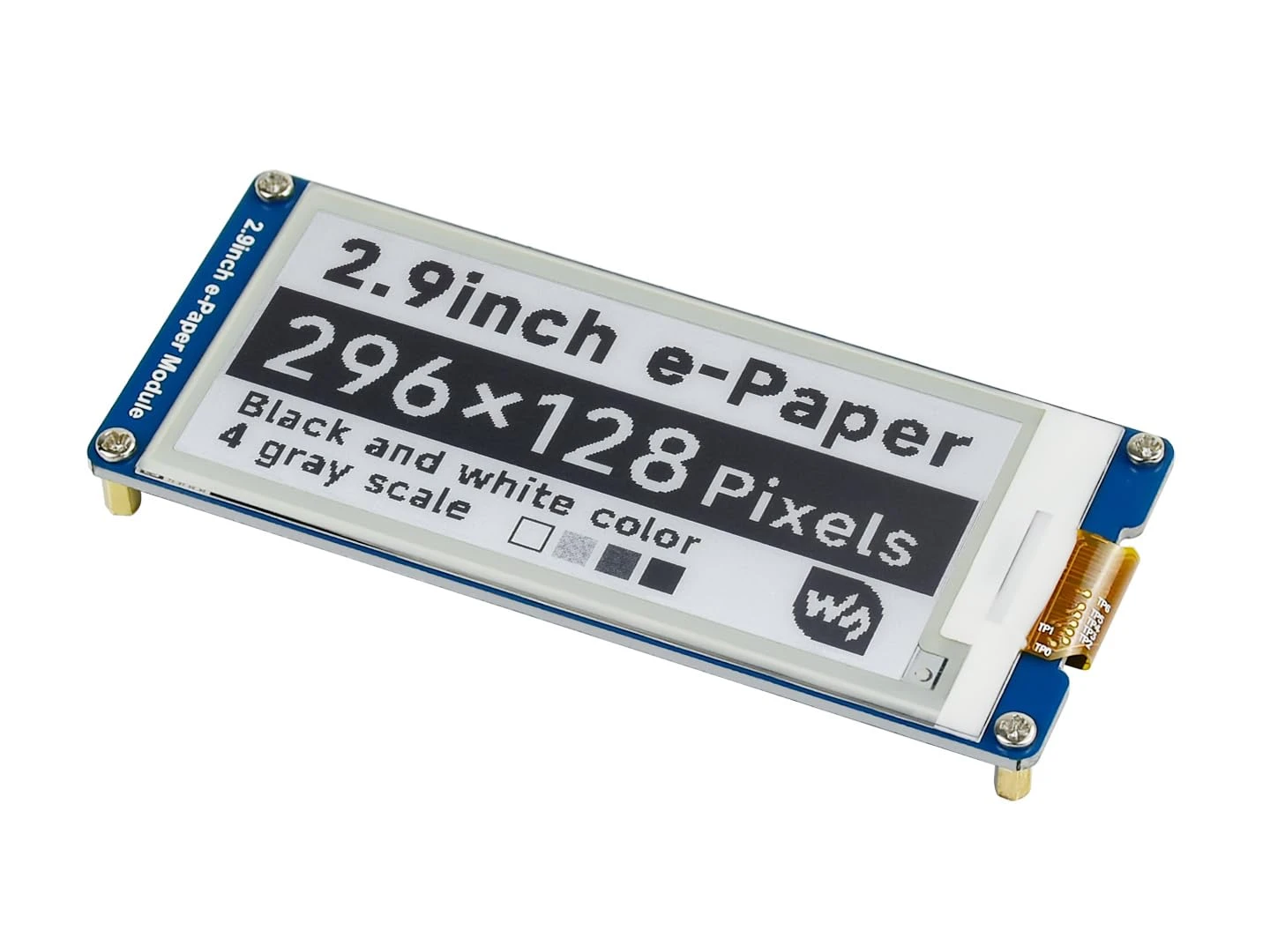

Modulele de afișare goale costă aproximativ$5–$300, kiturile de dezvoltare cu placi driver costa aproximativ$10–$450, iar afișajele e-terminate costă aproximativ$800–$2,500.

Un modul e-de cerneală de 2,9-inchi costă 15 USD. Un monitor cu cerneală electronică de 25 inchi costă 2.000 USD. Aceasta nu este o greșeală de tipar. Aceasta este realitatea unei piețe controlate de o singură companie, constrânsă de brevete și lipsită de concurență.

Peisajul prețurilor

Cifrele reale sunt uimitoare în intervalul lor.

La capătul mic-Panouri de la 1,5" la 2,9".pentru etichete electronice pentru rafturi și senzori IoT-vă uitați la 5 până la 20 USD pentru modulele goale, între 10 USD și 30 USD cu plăci de driver. Prețul mărfurilor. Piața ESL a generat volume suficient de mari pentru a le face cu adevărat accesibile.

TheInterval de la 4,2" la 5,8".acoperă obiecte purtabile și mici afișaje. Prețurile urcă la 18 USD–45 USD pentru modulele goale, 25 USD–60 USD cu plăci de driver-încă rezonabile pentru majoritatea proiectelor.

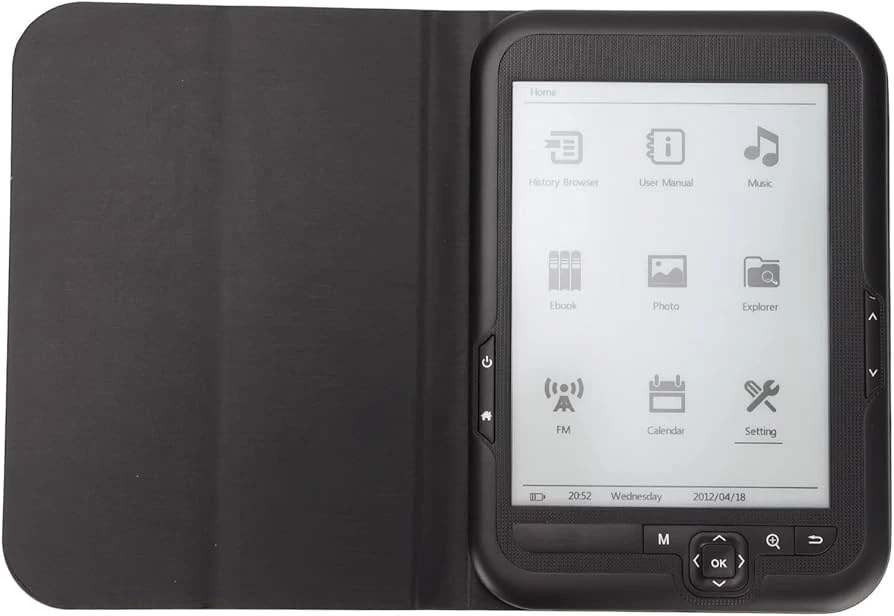

Şase incieste locul în care majoritatea consumatorilor întâlnesc pentru prima dată e-cerneala. Kindle Paperwhite. Formatul s-a rafinat pe parcursul a cincisprezece ani. Acesta este standardul e-cititorului, iar prețul reflectă această maturitate: 30 USD până la 65 USD pentru modul, 45 USD - 80 USD cu o placă de driver. Nu ieftin, dar nu scandalos. Plătiți aproximativ 5–10 USD pe inch diagonală la această dimensiune.

Apoi curba se înclină dramatic.

Și apoi mai esteClasa de 25,3 inchi-monitoare e-desktop cu cerneală, balena albă a lumii e-hârtii. Costurile panourilor brute au ajuns la 800-1.200 USD. Monitoarele terminate se vând cu amănuntul la 1.500-2.500 USD. Economia de aici abia are sens, dar vom ajunge la asta.

Culoarea schimbă totul.Ecranele color costă cu 1,5 ori până la 3 ori mai mult decât echivalentele lor monocrome pentru fiecare clasă de mărime. Un modul Kaleido 3 culori de 13,3-inchi se vinde cu 449 USD de la magazinul oficial E Ink-și acesta este doar panoul. Galeria 3 panouri pline de culoare cu 50.000 de culori oferă prime și mai mari, deși prețul exact este rareori dezvăluit public.

Aceste prețuri abia s-au mutat într-un deceniu. Doar acel fapt îți spune că ceva este stricat.

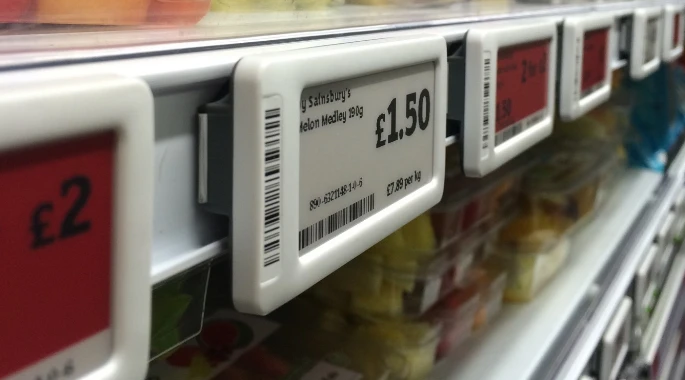

De ce E-cerneala costă cât costă

E Ink Holdings, o companie din Taiwan, controlează95% din piața globală de afișare a hârtiei electronice. Lasă acel număr să intre. Fiecare Kindle. Fiecare Kobo. Fiecare remarcabil. Fiecare Boox. Fiecare Supernotă. Fiecare etichetă electronică de raft din fiecare supermarket, fiecare farmacie, fiecare depozit. Toate folosesc panouri E Ink.

Aceasta nu este dominație pe piață. Acesta este monopol.

Povestea de origine a companiei are originea până la Media Lab al MIT din anii 1990, unde cercetătorii au dezvoltat tehnologia electroforetică microîncapsulată de bază. Compania spin-off, E Ink Corporation, a fost achiziționată de Prime View International din Taiwan în 2009. Trei ani mai târziu, în 2012, E Ink a absorbit SiPix, singurul său competitor important la acea vreme. Rezultatul este un lanț de aprovizionare cu un singur punct de blocare.

Când cumpărați orice dispozitiv de hârtie e-de la orice producător, banii dvs. ajung în cele din urmă către o companie din Hsinchu, Taiwan.

Patentele fac monopolul durabil.Brevetul de afișaj electroforetic microîncapsulat de bază, depus în 1996, a expirat. În teorie, acest lucru ar fi trebuit să deschidă porțile. Oricine ar trebui să poată produce ecrane e-de hârtie utilizând tehnologia de bază.

Dar E Ink nu sa odihnit în acei ani protejați de brevet-.

Compania cheltuiește aproximativ150 de milioane de dolari anual pentru cercetare și dezvoltare-un procentaj-din venit pentru adolescenți mijlocii. Pentru un producător de afișaje, acest lucru este extraordinar de ridicat. Samsung Display, care operează la o scară mult mai mare, cheltuiește un procent mai mic din venituri pentru cercetare. Intensitatea de cercetare și dezvoltare a E Ink rivalizează cu companiile farmaceutice.

Această investiție generează depuneri continue de brevet. Matrice de filtre de culoare. Forme de undă de reîmprospătare mai rapide. Substraturi flexibile din plastic. Raport de contrast îmbunătățit. Funcționare la-temperatură scăzută. Fiecare generație de tehnologie aduce o nouă proprietate intelectuală. Fiecare caracteristică nouă adaugă un alt strat cetății.

Expirarea inițială a brevetului nu a schimbat nimic. Cetatea a crescut pur și simplu ziduri noi.

Orice concurent care încearcă să intre pe piață se confruntă cu o alegere: să licențieze tehnologia E Ink (și să accepte puterea lor de stabilire a prețurilor), să dezvolte abordări alternative care navighează în jurul a mii de brevete (costisitoare și consumatoare de timp-) sau să accepte că produsele lor vor fi inferioare din punct de vedere tehnologic (și, prin urmare, neviabile din punct de vedere comercial).

Există, de asemenea, un cerc vicios în joc care aduce beneficii monopolistului. Venitul anual total al E Ink se situează în jurul a 1 miliard de dolari. Asta sună mult până când îl compari cu piața globală a panourilor de afișare, care depășește 150 de miliarde de dolari anual. Hârtia E-ocupă o fracțiune dintr-o fracțiune din industria de afișare.

Piața mică înseamnă volume mici de producție. E Ink operează fabrici care sunt mici în comparație cu instalațiile masive Gen 10.5 pe care BOE și Samsung le folosesc pentru producția LCD și OLED. Volumele mici nu înseamnă economii de scară. Costurile fixe ale producției-sălilor curate, echipamentelor, personalului de inginerie-se răspândesc în mai puține unități.

Nicio economie de scară înseamnă că prețurile rămân ridicate. Un panou cu cerneală e-de 6-inchi costă între 30 USD și 60 USD. Un panou LCD de 6-inchi costă între 3 și 8 USD. Procesele de fabricație au similarități, dar diferența de volum creează un decalaj de preț de ordinul mărimii.

Prețurile mari limitează adoptarea. Consumatorii se uită la dispozitivele e-cerneală, văd alternativele premium față de LCD și adesea aleg opțiunea mai ieftină. Producătorii de dispozitive își limitează liniile de produse e-cerneală, deoarece piața este mai mică.

Adopția limitată menține piața mică. Și ciclul continuă.

Aceasta este o capcană-auto-întărită, care se sparge doar dacă cineva investește miliarde de dolari pentru a ajunge la scară-sau dacă o schimbare majoră a tehnologiei face ca producția actuală să fie irelevantă. Nici unul nu sa întâmplat. Nici unul nu pare iminent.

Comparația LCD

Diferența de preț dintre e-cerneală și LCD merită o atenție explicită, deoarece ilustrează cât de distorsionat a devenit prețul hârtiei electronice.

La dimensiunea de 6-inchi-standardul e-reader-, un panou LCD costă între 3 USD și 8 USD. Un panou cu cerneală electronică costă între 30 și 60 USD. Asta e un8× până la 10× premiumpentru e-hârtie. Ambele tehnologii sunt mature. Ambele sunt fabricate la scară (deși la scară foarte diferită). Prima e-cerneală nu poate fi explicată doar prin complexitatea producției.

La 10 inchi, panourile LCD costă între 8 și 15 USD. E-panourile cu cerneală costă între 100 și 180 USD. Raportul s-a înrăutățit până la10× până la 12×. Puteți cumpăra zece panouri LCD la prețul unui panou e-cerneală.

Clasa de mărime de 25-inchi dezvăluie absurditatea în totalitate. Un panou LCD de 25-inchi-de tipul unui monitor de birou de bază - costă între 40 USD și 80 USD. Un panou cu cerneală electronică de 25 inchi costă între 800 și 1.200 USD. Asta este o15× până la 20× premium.

Un monitor LCD finit de 25-inchi se vinde cu sub 100 USD la vânzarea cu amănuntul, inclusiv panoul, componentele electronice ale driverului, carcasa, sursa de alimentare și marja de profit. Un monitor cu cerneală electronică terminat de 25 inchi se vinde cu 2.000 USD sau mai mult.

Tehnologia este diferită, da. E-cerneala necesită generarea precisă a formei de undă. Procesul de fabricație utilizează mai degrabă microîncapsularea decât alinierea cristalelor lichide. Randamentele pot fi mai mici, toleranțele mai strânse.

Dar este tehnologia de la 15x la 20x mai complexă? Este de 15 până la 20 de ori mai scump de fabricat la scară echivalentă?

Nu. Diferența de preț nu este justificată doar de tehnologie. Este justificat de structura pieței. Atunci când o companie controlează oferta și nu se confruntă cu concurență, prețurile reflectă puterea de piață, nu costul de producție.

Tehnologia culorilor: Kaleido, Gallery și Spectra

Cerneala color e-a sosit, dar în mai multe arome, cu caracteristici și puncte de preț radical diferite.

Kaleido

Kaleidoreprezintă soluția de culoare-pieței de masă a E Ink. Tehnologia plasează o matrice de filtre de culoare (CFA) peste un strat de cerneală negru--e-alb-, similar conceptual cu modul în care afișajele LCD produc culoare, deși tehnologia pixelilor de bază diferă complet. Rezultatul:4.096 de culori la 150 PPIrezoluție de culoare, cu stratul monocrom subiacent care oferă încă 300 PPI pentru conținutul alb-și-negru. Textul rămâne clar deoarece este redat la rezoluție maximă. Imaginile color apar oarecum dezactivate și cu rezoluție-mai mică, deoarece sunt filtrate prin CFA.

Ratele de reîmprospătare rămân acceptabile pentru citire-comparabile cu panourile monocrome. Nu veți observa întârzieri semnificative la întoarcerea paginilor sau la derularea conținutului color.

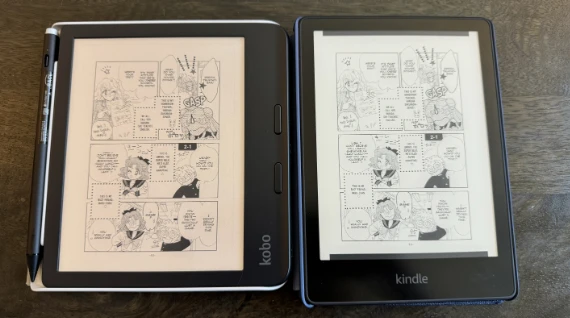

Schimburile-sunt reale. Culorile par spălate în comparație cu LCD sau OLED. Saturația este limitată. Rezoluția de culoare de 150 PPI înseamnă că detaliile fine ale culorii par ușor moi. Lizibilitatea directă la lumina soarelui-e-funcția ucigașă a cernelii-este oarecum redusă deoarece filtrul de culoare absoarbe lumina.

Modulele Kaleido 3 costă aproximativcu 50-80% mai multdecât panourile monocrome echivalente. Un panou Kaleido 3 de 7 inchi ar putea costa 50-70 USD, unde un panou monocrom costă 30-40 USD. Premium este semnificativ, dar nu prohibitiv, motiv pentru care Kaleido a apărut în dispozitivele de consum precum Kobo Libra Color și diverse modele de culoare Boox.

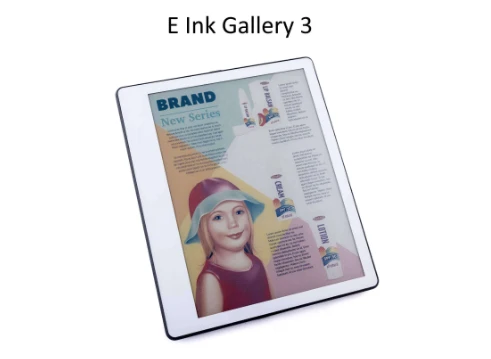

Galeria 3

Galeria 3este o abordare fundamental diferită și impune prețuri fundamental diferite. În loc să filtreze lumina albă prin matrice de culori, Gallery 3 folosește un sistem cu patru-pigmenți-cian, magenta, galben și alb-încărcat în fiecare microcapsulă. Fiecare pixel conține toți cei patru pigmenți, care pot fi mutați selectiv pe suprafața de vizualizare prin diferite secvențe de câmp electric.

Nu este necesar un filtru de culoare. Rezultatul: aproximativ50.000 de culori la 300 PPI completrezoluție pe întregul afișaj. Imaginile color sunt dramatic mai vii decât Kaleido. Tehnologia se apropie de ceea ce ați putea numi reproducerea culorilor „suficient de bună” pentru multe cazuri de utilizare.

Schimbul-este viteza. Mutarea a patru tipuri diferite de pigment în poziții precise necesită timp. O reîmprospătare a culorii de calitate-completă poate dura până la 1,5 secunde. Există moduri de reîmprospătare rapide, dar sacrifică acuratețea culorilor. Nu vizionați videoclipuri pe un afișaj Galeria 3. Nici măcar nu defilați ușor printr-un document color.

Panourile Gallery 3 sunt rezervate aplicațiilor premium. E Ink nu publică prețurile, iar produsele finite care utilizează Galeria 3 rareori depășesc costurile panoului. Dar dovezile sunt clare în ceea ce privește prețurile cu amănuntul: tabletele color e-note care folosesc Gallery 3 comandă prime de 500 USD – 800 USD față de echivalentele monocrome cu caracteristici identice. Un reMarkable 2 costă 450 USD. Un dispozitiv de culoare Gallery 3 comparabil costă 900 USD sau mai mult.

Spectre 6

Și apoi mai esteSpectre 6, care vizează o cu totul altă piață: semnalizare și afișaje de retail. Tehnologia folosește o ieșire în șase-culori dintr-o arhitectură cu microcupă cu patru-pigmenti, optimizată pentru afișaje de-format mare care se schimbă rar. Gândiți-vă la semne promoționale pentru magazine alimentare, afișaje cu informații despre aeroport, etichete pentru exponate de muzeu-aplicații în care aveți nevoie de culoare, dimensiune și consum zero de energie între actualizări. Dimensiunile panourilor ajung la 75 de inchi în 2025. Prețurile se ridică la mii de dolari. Vânzările au loc exclusiv prin canale B2B cu contracte negociate, angajamente de volum și servicii de integrare personalizate.

Dacă citiți acest articol încercând să vă dați seama cum să cumpărați un panou Spectra 6 pentru un proiect personal, răspunsul este: probabil că nu vă puteți permite și cu siguranță nu vă puteți permite.

Ce plătesc de fapt diferiții cumpărători

Piața e-cernelii electronice servește cumpărători radical diferiți la prețuri radical diferite. Unde te așezi în ierarhie determină ce plătești.

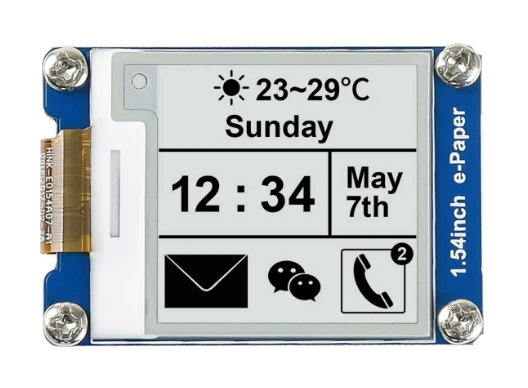

Nivelul Hobbyist/Maker

Dacă construiți un proiect personal-un afișaj inteligent pentru casă, o stație meteo pe hârtie electronică, o instalație de artă-, faceți cumpărături de la Waveshare, Adafruit, Good Display sau AliExpress. Achiziția dvs. tipică: un kit de dezvoltare de 2,9" până la 7,5" cu placă de driver, cabluri panglică și cod eșantion. Gama de preturi:15 USD până la 120 USDin functie de marime si caracteristici.

Verificarea realității: plătiți prețuri cu amănuntul cu un markup complet. Fiecare intermediar ia o tăietură. Waveshare cumpără panouri de la E Ink (sau distribuitori autorizați), adaugă componente electronice pentru șofer, scrie documentație, se ocupă de expediere și oferă asistență clienților. Toate astea costă bani.

Un kit Waveshare în trei culori de 7,5-inchi costă între 50 USD și 90 USD, în funcție de locul în care îl cumpărați. Același panou, atunci când este achiziționat de Amazon în cantități de milioane, costă probabil sub 20 de dolari, inclusiv electronicele driverului. Plătiți o primă de 3x până la 4x pentru privilegiul de a cumpăra o unitate la un moment dat.

Aceasta nu este nedreaptă distribuția de-cantități mici-are costuri reale. Dar înseamnă că bugetele pasionaților se consumă rapid. Construirea unui tablou de bord cu patru-panouri e-cerneală ar putea costa 300 USD numai în panouri.

Nivel mic de producție

Odată ce comandați 100–1.000 de unități pentru prototipare sau producție la scară mică-, jocul se schimbă. Lucrezi prin distribuitori, furnizori Alibaba sau încerci să contactezi direct fabrica. Prețurile rulează de obiceiCu 20-40% sub comerțul cu amănuntulla aceste volume. Un panou care costă 60 USD pe Waveshare ar putea fi disponibil la 40 USD – 45 USD printr-o relație de distribuitor.

Dar realitatea devine complicată. Cotațiile necesită NDA-furnizorii nu doresc ca concurenții să-și cunoască prețurile. Cantitățile minime de comandă creează bariere: s-ar putea să trebuiască să vă angajați la 500 de unități pentru a obține prețul bun, dar aveți nevoie doar de 200 pentru producția inițială. Perioadele de livrare se extind la săptămâni sau luni. Consecvența calității devine problema ta.

Micii cumpărători nu au niciun efect de pârghie. E Ink nu-i pasă de comanda dvs. de 500 de unități. Ei vând milioane de panouri către Amazon. Afacerea dvs. trăiește sau moare pe baza deciziilor de alocare luate pentru clienți de o mie de ori mai mari decât dvs.

Nivelul Enterprise/OEM

Cu 10,000+ unități anual, aveți de-a face direct cu reprezentanții de vânzări E Ink sau cu partenerii de producție autorizați. Estimările din industrie sugerează că marii OEM plătesc10 USD – 15 USD pentru un panou de 6 inchi-comparativ cu 30-60 USD la vânzare cu amănuntul. Prețurile de volum sunt reale, iar decalajul este enorm.

Amazon, Kobo, Rakuten și furnizorii importanți de ESL precum Pricer și SES-imagotag operează la acest nivel. Ei negociază contracte multi-anuale, alocare garantată, specificații personalizate și prețuri pe care cumpărătorii individuali nu le vor vedea niciodată. Diferența dintre prețul cu amănuntul și prețul de volum poate depăși 70%.

Aceste relații vin și cu obligații: angajamente de volum, parteneriate de dezvoltare, uneori ferestre de exclusivitate asupra noilor tehnologii. Când E Ink lansează o nouă tehnologie de dimensiune sau culoare a panoului, marii OEM primesc adesea primul acces.

Dacă încercați să lansați o companie de citire e-consumator și să concurați cu prețurile Kindle, înțelegeți că nu sunteți în competiție doar cu marca și ecosistemul Amazon. Concurezi cu costurile componentelor lor, care sunt probabil cu 50-70% mai mici decât ale tale.

Piața secundară

Există, de asemenea, o piață umbră pentru panourile de e-cerneală pe care majoritatea cumpărătorilor nu o iau în considerare: componente reciclate și surplus. Sursele includ Kindle-uri reciclate și Kobos (ecranele supraviețuiesc adesea dispozitivelor), sisteme electronice de etichetare de rafturi dezafectate (magazinele actualizează și aruncă hardware-ul vechi), inventarul excedent din proiectele anulate și depășirile de producție.

Prețurile rulează30–50% din costul panoului nou. Un panou de 6 inchi care costă 40 USD nou ar putea fi disponibil pentru 15-20 USD de la un reciclator.

Schimburile-sunt semnificative. Nicio garanție-dacă panoul este defect, consumați pierderea. Degradarea potențială-e-panourile cu cerneală poate dezvolta pixeli blocați sau contrast neuniform în timp și utilizare. Istoric necunoscut-nu știți câte cicluri de reîmprospătare a experimentat panoul sau cum a fost stocat.

Cel mai important, panourile reciclate necesită dezvoltare personalizată a driverelor. Nu primiți un kit de dezvoltare îngrijit cu documentație. Obțineți un panou gol, poate cu un conector tip panglică și trebuie să vă dați seama singur de pinout, de conducere a formelor de undă și de secvențele de inițializare.

Această piață este potrivită doar pentru dezvoltatorii hardware experimentați cu osciloscoape, răbdare și toleranță la eșec. Nu este pentru pasionați care își construiesc primul proiect e-paper.

Prețul produsului finit

Panourile goale sunt un lucru. Dispozitivele finite sunt ceea ce majoritatea consumatorilor cumpără de fapt, iar prețul reflectă mult mai mult decât costul panoului.

Un dispozitiv e-cititor sau e-notă terminat include panoul e-de cerneală, dar și: un procesor (de obicei bazat pe ARM-), RAM și stocare, baterie, strat tactil (capacitiv sau electromagnetic), sistem de iluminare frontală, carcasă din plastic sau aluminiu, butoane și porturi, dezvoltare de software, certificări de reglementare pentru producător și marjă de profit, ambalare și distribuitor.

Costul panoului ar putea reprezenta20-40% din lista de materialepentru un dispozitiv de consum. Toate celelalte se adună.

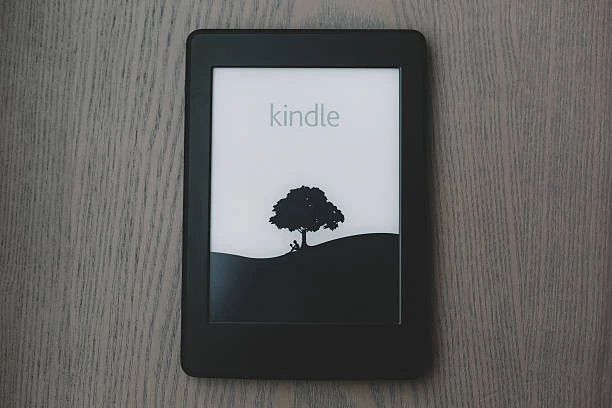

E-Cititori (100 USD – 280 USD)

Kindle Paperwhite și Kobo Clara ocupăGama 100 USD – 180 USDpentru cititoare e- monocrome de bază de 6-inchi. Caracteristicile premium-iluminare caldă, spațiu de stocare mai mare, impermeabilizare-împinge spre cel mai înalt nivel. Cititoarele electronice color precum Kobo Libra Color au sosit înInterval de 200 USD – 280 USD, folosind tehnologia Kaleido. Prima de ~100 USD față de echivalentele monocrome reflectă atât creșterea costului panoului, cât și factorul de noutate.

La aceste prețuri, e-cititoarele au devenit cu adevărat accesibile pentru majoritatea cititorilor. Un Kindle Paperwhite costă mai puțin de o duzină de cărți cartonate. Propunerea de valoare este clară, chiar și cu premium e-cerneală față de ecranul LCD.

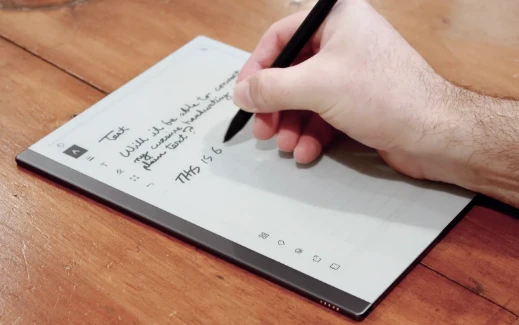

E-Notă Tablete (400 USD – 900 USD)

Aici prețurile cresc dramatic pentru tabletele e-note. ReMarkable 2 costă în jur$450. Seria Boox Note Air rulează$400–$500. Dispozitivele Supernote ocupă un teritoriu similar. La 10,3 inchi, acestea sunt instrumente profesionale comercializate pentru notiți-, cadre universitare și utilizatori de afaceri care doresc o experiență de scris-cum ar fi scrisul.

Propunerea de valoare este mai puțin evidentă aici. O tabletă e-note de 450 USD concurează cu un iPad de bază de 329 USD care face tot ce face nota e-, plus milioane de alte lucruri. Cumpărătorii de-rețineți că plătesc în mod special pentru experiență-cum ar fi hârtie, mediul fără distragere-și efortul vizual redus.

Notele electronice de-format mare de 13,3-inch împing înGama 550 USD–800 USD. Versiunile color-folosind Galeria 3 pot depăși$900. La aceste prețuri, cumpărați un instrument specializat pentru fluxuri de lucru specializate. Piața este mică, dar dedicată.

E-Monitoare cu cerneală (500 USD – 2.500 USD)

E-monitoarele cu cerneală reprezintă cel mai extrem de calcul preț-la-din întreaga piață. Dasung Paperlike 103 de 10,3 inchi costă$500–$800. Acesta este un monitor secundar de dimensiunea unei tablete mari, potrivit pentru afișarea documentelor sau a materialelor de referință în timp ce lucrați pe un ecran principal. Monitoarele de 13,3-inchi de la Boox (seria Mira) și Dasung (HD-FT) funcționează$800–$1,200. La această dimensiune, puteți citi în mod rezonabil documente complete, edita text sau răsfoiți site-uri web-dacă puteți tolera rata de reîmprospătare.

Monitoarele desktop de 25,3 inchi sunt produsele emblematice: Dasung Paperlike 253 la$2,250, Boox Mira Pro la prețuri similare, versiunile color împingând spre$2,500.

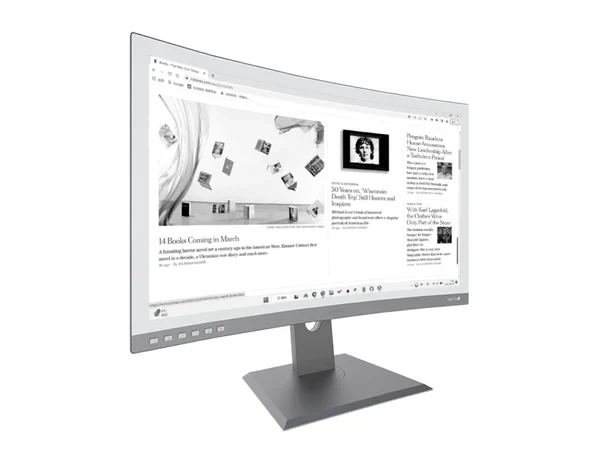

2.250 USD vă cumpără foarte mult pe piața de display. Un monitor OLED 4K de 32 de inchi cu reîmprospătare la 120 Hz, suport HDR și milioane de culori: aproximativ 900 USD. Un monitor profesional de editare foto de 27 inchi cu calibrare a culorii din fabrică: aproximativ 700 USD. Un monitor de gaming curbat ultrawide de 49 de inchi: aproximativ 800 USD.

Pentru prețul unui monitor cu cerneală e-de 25,3-inchi, puteți cumpăra două OLED-uri de calitate profesională și ați mai avea bani.

E-monitoarele cu cerneală nu concurează pe valoare. Nu concurează pe funcții. Ele vând cumpărătorilor cu nevoi specifice-reducerea efortului ochilor, hârtia-cum ar fi estetica, eliminarea strălucirii-care nu au literalmente alternative. Producătorii știu asta. Preturile o reflecta.

Costurile ascunse despre care nimeni nu vă vorbește

Dacă construiți un produs cu e-cerneală-nu cumpărați un dispozitiv finit, ci dezvoltați ceva nou-, prețul panoului este doar începutul.

Electronică pentru șofer

Panourile cu cerneală brută e-nu acceptă intrări digitale simple. Acestea necesită plăci de control capabile să genereze forme de undă complexe-secvențe de tensiune cronometrate precis, care mișcă particulele de pigment încărcate în interiorul microcapsulelor. Există controlere-de-raft. IT8951 este comun pentru panourile mai mari. Diverse controlere de la Good Display și Waveshare se ocupă de dimensiuni mai mici. Acestea adaugă$10–$50la lista dvs. de materiale, în funcție de rezoluție și caracteristici. Dezvoltarea de drivere personalizate-dacă aveți nevoie de funcții specifice, costuri mai mici la volum sau factori de formă mai mici-adaugă săptămâni de timp de inginerie. Aveți nevoie de ingineri hardware care să înțeleagă comutarea de înaltă-tensiune, constrângerile de sincronizare și gestionarea EMI. Această expertiză nu este obișnuită.

Dezvoltarea formei de undă

Și apoi există reglarea formei de undă-aceasta este partea care atrage cu adevărat oamenii. E-Afișajele cu cerneală nu activează și dezactivează pur și simplu pixelii. Fiecare reîmprospătare implică o secvență calibrată cu atenție de impulsuri de tensiune care trebuie să țină cont de starea anterioară a pixelilor, starea nouă dorită, temperatura și calitatea dorită a imaginii.

Aceste tabele de căutare a formelor de undă sunt sosul secret al calității afișajului e-cernelii. Formele de undă bune produc text clar cu imagini fantomă minime. Formele de undă proaste produc imagini noroioase, artefacte vizibile și uzură prematură a pixelilor.

Dezvoltarea formei de undă nu este documentată.Nu există specificații publice. Nu există un format standardizat. Aceasta este o artă întunecată dobândită prin încercare și eroare, caracterizare intensivă a echipamentelor-și, uneori, angajamente de consultanță costisitoare cu E Ink sau parteneri autorizați.

Companii precum Good Display și Waveshare furnizează forme de undă pre-reglate împreună cu kiturile lor de dezvoltare. Acest lucru funcționează bine pentru prototipuri și producția la scară mică-. Implementările personalizate-diferite condiții de operare, diferite variante de panou, moduri optimizate de reîmprospătare-necesită inginerie inversă a formelor de undă existente sau dezvoltarea altora noi de la zero.

Buget în consecință.

Atingeți Integrare

Majoritatea dispozitivelor cu cerneală electronică pentru consumatori includ intrare tactilă, fie capacitivă (atingerea cu degetul) fie electromagnetică (stylus, folosind Wacom sau tehnologie similară de digitizare). Straturile tactile nu sunt incluse în prețul panoului de bază. Sunt componente separate care trebuie legate de afișaj, calibrate și integrate cu software-ul dumneavoastră. Integrarea tactilă capacitivă adaugă20–30%la costul panoului. Un panou de 50 USD devine 60-65 USD cu atingere. Integrarea digitizatorului electromagnetic-necesară pentru introducerea precisă a stiloului în aplicațiile e-note-adaugă prime similare, uneori mai multe.

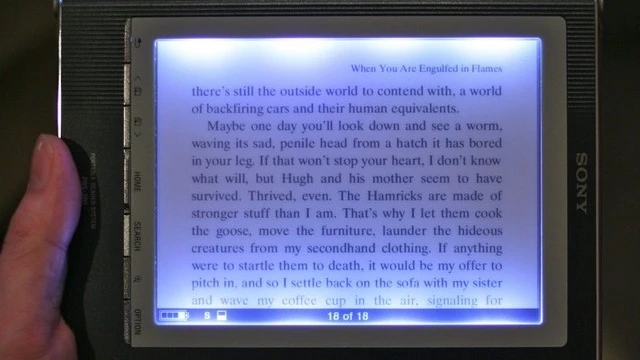

Sisteme de iluminare frontală

E-Afișajele cu cerneală sunt reflectorizante. Arată grozav în lumina ambientală, dar devin inutile în întuneric. Majoritatea dispozitivelor de consum includ iluminare frontală pentru a rezolva această limitare. Sistemele de iluminare frontală folosesc LED-uri-montate pe margine și ghidaje de lumină pentru a distribui iluminarea pe suprafața afișajului. Luminile frontale bine proiectate sunt invizibile atunci când sunt oprite și oferă o iluminare uniformă atunci când sunt active. Luminile frontale prost proiectate creează puncte fierbinți vizibile, luminozitate neuniformă și strălucire care distrag atenția. Module de lumini frontale se adaugă$5–$20pe unitate, în funcție de calitate și de caracteristici precum reglarea temperaturii culorii. Integrarea designului-asigurând că ghidajul luminii se leagă corect de afișaj fără a afecta calitatea optică-necesită o inginerie suplimentară.

Risc în lanțul de aprovizionare

Poate cel mai semnificativ cost ascuns:dependență de sursă unică{0}. E Ink Holdings este singurul dumneavoastră furnizor de afișaje electroforetice. Dacă au o problemă de producție, ai o problemă de producție. Dacă prețurile lor cresc, marjele dvs. scad. Dacă cererea clienților mai mari (Amazon, furnizori majori de ESL) consumă alocarea disponibilă, comenzile dvs. sunt respinse.

Nu există nicio rezervă. Nu există a doua sursă. Nu există un furnizor alternativ pe care să-l puteți califica în timpul unui deficit.

Companiile prudente de hardware construiesc relații cu mai mulți furnizori pentru componente critice. Cu e-cerneală, acest lucru este imposibil. Lanțul dvs. de aprovizionare are un singur punct de eșec, controlat de o companie ale cărei interese ar putea să nu fie aliniate cu ale dumneavoastră.

Ce se întâmplă mai departe

A prezice viitorul este periculos. Prezicerea viitorului unei piețe controlate de monopol-este de două ori. Dar anumite tendințe par probabile.

Termen aproape-(1–2 ani)

În următorii ani sau doi, prețurile panourilor color vor scădea lent pe măsură ce producția Kaleido 3 va crește. Tehnologia este suficient de matură pentru producția de masă, iar concurența dintre producătorii de dispozitive ar trebui să creeze o presiune asupra prețurilor. Ecranele de-format mare peste 25 de inchi vor intra în producție de-volum mai mare. Monitoarele de 25,3-inchi aflate în prezent pe piață sunt în esență produse premium construite manual-. Pe măsură ce producția se standardizează, prețurile ar putea scădea cu 10-20%. Piața etichetelor electronice pentru rafturi continuă să se extindă rapid, stimulând cererea generală pentru panouri cu cerneală electronică. Aceasta este o veste bună pentru viitorul tehnologiei, deși creșterea ESL beneficiază în primul rând producția de panouri mici, mai degrabă decât dimensiunile orientate spre consumator.

Nu trebuie de așteptat nicio întrerupere semnificativă a prețurilor în acest interval de timp. Monopolul E Ink rămâne în siguranță. Investițiile în producție durează ani să se materializeze. Nimic din-orizontul pe termen scurt nu amenință starea de fapt.

Pe termen mediu-(3–5 ani)

În următorul an trei, brevetele de bază suplimentare vor expira, deschizând teoretic oportunități pentru concurență. Rămâne incert dacă cineva va exploata aceste deschideri.

Concurenții chineziprezintă cea mai realistă amenințare la adresa dominației E Ink. Guangzhou OED a dezvoltat tehnologia electroforetică de ani de zile cu succes comercial limitat. BOE-cel mai mare producător de afișaje din lume-a investit în tehnologia DES (Digital Electrophoretic System) care ar putea concura cu ofertele E Ink.

Dacă acești concurenți ating o viabilitate comercială-mare dacă-, prețurile ar putea scădea cu 20-30%, pe măsură ce producătorii de dispozitive câștigă putere de negociere. Concurența nu trebuie să capteze cota majoritară de piață pentru a afecta prețurile; simpla existenţă a unei alternative credibile modifică dinamica negocierii.

Costurile flexibile de e-hârtie ar trebui să scadă pe măsură ce procesele de producție se maturizează. Panourile flexibile obțin în prezent prime semnificative față de afișajele rigide-din sticlă. Aceste prime se pot micșora pe măsură ce producția.

Variabile necunoscute

Dar nimeni nu poate prezice:BOE sau alți giganți de display vor investi serios în tehnologia electroforetică?BOE are capacitatea de producție, talentul de inginerie și resursele financiare pentru a provoca în mod direct E Ink. Dar e-hârtia este o piață mică după standardele BOE. O piață de 1 miliard USD este o eroare de rotunjire pentru o companie cu venituri anuale de 30+ miliarde USD. Cazul strategic pentru investiții masive este neclar.

Tehnologiile alternative vor avea succes comercial?LCD colesteric oferă unele caracteristici de tip e-hârtia- (bistabile, reflectorizante) cu costuri de producție potențial mai mici. Ecranele cu umidificare electrică au promis multe, dar au livrat puțin comercial. Pot apărea noi tehnologii. Rămâne de văzut dacă oricare dintre ele se potrivește cu e-combinația de caracteristici-contrast, bistabilitate, unghi de vizualizare, flexibilitate-cerneală.

E Ink va reduce preventiv prețurile pentru a apăra cota de piață?Monopoliștii care se confruntă cu potențiala concurență reduc uneori prețurile în mod strategic, acceptând marje mai mici pentru a descuraja investițiile potențialilor concurenți. E Ink ar putea reduce prețurile cu 20–30% și poate rămâne profitabilă. Ar sacrifica ei marja pentru a păstra monopolul? Decizia nu este pur economică-ci implică teoria jocurilor, strategia corporativă și evaluări ale amenințărilor competitive pe care străinii nu le pot evalua.

Apple, Samsung sau alți jucători importanți vor intra pe piață?O companie importantă de electronice de larg consum care dezvoltă produse serioase de e-cerneală ar putea remodela întregul lanț de aprovizionare. Interesul Apple pentru e-hârtia se zvonește de ani de zile fără nimic de arătat. Samsung are experiența în fabricarea ecranelor pentru a concura direct cu E Ink, dacă este motivat. Nici unul nu a făcut mișcări semnificative în această direcție.

Aprecierea sinceră: nimeni nu știe. Rezultatul cel mai probabil este evoluția treptată continuă-prețurile în scădere lent, îmbunătățirea lent a tehnologiei, extinderea lent a aplicațiilor-mai degrabă decât întreruperea dramatică. Dar întreruperea, dacă apare, ar putea veni rapid.

Prețul pentru afișaj cu cerneală electronică nu este determinat de complexitatea producției, costurile materialelor sau sofisticarea tehnologică. Este determinat de structura pieței.

O companie controlează aprovizionarea. Brevetele blochează concurența. Piața este prea mică pentru a atrage competitori bine-finanțați. Prețurile rămân ridicate pentru că nimic nu le obligă să scadă.

Pentru cumpărători, acest lucru creează un calcul simplu:

Sub 50 USDvă oferă module mici de dezvoltare-2,9" până la 5,8"-pentru prototipare, proiecte IoT și învățare. La acest preț, e-cerneala are sens pentru proiectele hobbyiste, chiar și cu premium față de LCD. Caracteristicile unice-hârtia{-cum ar fi aspectul, bistabilitatea, lizibilitatea la lumina zilei - justifică costul aplicațiilor adecvate.

$100–$300acoperă e-cititoarele de consum și dispozitivele de bază e-note. Piața cititoarelor electronice de 6-inchi a atins o maturitate reală și prețuri rezonabile. Dacă doriți un dispozitiv de citire dedicat, propunerea de valoare este solidă.

$400–$800cumpără tablete e-note profesionale și monitoare e-de cerneală mici. Plătiți prime substanțiale pentru hârtie-cum ar fi experiențe de scris și reducerea-ochilor. Acestea sunt instrumente pentru fluxuri de lucru specifice, nu dispozitive de uz general-.

$1,500–$2,500este teritoriul pentru monitorul de desktop e{0}}ink. Cumpărătorii de la acest nivel au nevoi specifice-probleme serioase de epuizare a ochilor, preferințe estetice speciale, aplicații profesionale care necesită hârtie-cum ar fi afișajele-și nu există alternative. Prețurile reflectă cererea captivă.

3.000 USD și mai multreprezintă afișaje specializate de-format mare, aplicații industriale personalizate și soluții de semnalizare digitală. Acestea sunt achiziții de întreprindere cu bugete de întreprindere, negociate prin canale B2B.

Aceste prețuri nu sunt corecte. Nu sunt eficiente. Ele nu reflectă costul de producție al tehnologiei de bază la o scară rezonabilă. Sunt pur și simplu costul de cumpărare de la un monopol pe o piață în care nimeni nu a construit o alternativă viabilă.

Întrebarea nu este dacă afișajele cu cerneală electronică sunt scumpe. Ei sunt, fără îndoială.

Întrebarea este dacă cineva va rupe stăpânirea E Ink Holdings pe piață înainte ca tehnologia să devină învechită-înlocuită de o viitoare tehnologie de afișare care oferă avantajele e-hârtiei fără constrângerile acesteia și fără prețul de monopol.
