Ratele de reîmprospătare ESL și performanța afișajului

Constrângerea fundamentală

Etichetele electronice pentru rafturi funcționează sub o constrângere fizică pe care nicio cantitate de marketing nu o poate ascunde:particulele electroforetice se deplasează prin fluid vâscos, iar fluidul vâscos rezistă la mișcare. Nicio actualizare de software nu va remedia acest lucru.

Rata de reîmprospătare a unui ESL-de obicei300ms până la 2000mspentru o actualizare pe ecran complet-iese direct din timpul necesar pentru ca particulele de dioxid de titan încărcate și de negru de fum să migreze prin solventul de hidrocarburi sub un câmp electric aplicat. Particulele întâlnesc forțe de tracțiune (Stokes drag, dacă vrei termenul tehnic, matematica din spatele lui contează mai puțin decât efectul practic: particulele încetinesc în fluid gros). Ele interacționează electrostatic cu particulele învecinate. Ele aderă la pereții capsulei după odihnă prelungită.

Fiecare milisecundă de timp de reîmprospătare reflectă evenimente la scară{0}}moleculară reală care au loc în milioane de microcapsule simultan. Cei care provin dintr-un fundal LCD sau OLED ar trebui să abandoneze complet acel model mental. Acestea nu sunt afișaje care „scanează” pixeli cu electroni. Acestea sunt sisteme electrochimice care relocalizează fizic materia.

Conducerea formelor de undă: unde ingineria întâlnește electrochimia

Theforma de undă de conducereeste locul în care eforturile de optimizare se concentrează cel mai intens. Este o secvență de timp de voltaj-care trebuie să îndeplinească patru obiective simultan: ștergerea imaginii anterioare, activarea particulelor lente, stabilirea unei scale de gri de referință și scrierea noii imagini-toate în același timp minimizând consumul de energie, artefactele fantomă și durata totală de reîmprospătare.

Ştergerevine pe primul loc. Ecranul conduce toți pixelii la o stare optică uniformă, de obicei albă. De ce să te deranjezi? Deoarece particulele EPD prezintă un comportament dependent de cale-. Un pixel care trece de la negru la gri urmează o traiectorie diferită de cel care trece de la alb la gri. Acest lucru a devenit evident în timpul implementărilor timpurii, când clienții s-au plâns de redarea inconsecventă în tonuri de gri. Ștergerea forțează toți pixelii la un punct de plecare comun, eliminând dependența de condițiile inițiale.

Activareurmează o tensiune alternativă de-înaltă-frecvență (±15 V la 50-100 Hz) care oscilează particulele între extremele optice. Acest proces scutură particulele libere care au devenit confortabile. Particulele care au rămas staționare dezvoltă o aderență crescută la suprafață la pereții capsulei și la particulele învecinate. Testarea dezvăluie durata optimă de activare prin analizarea punctului de inflexiune al curbei de luminozitate-față de-timp - momentul exact în care mobilitatea particulelor atinge capacitatea de răspuns maximă. Treci mai scurt și particulele lente sunt lăsate în urmă. Du-te mai mult și puterea se irosește.

Apoi vinestabilire de referință în tonuri de gri. Afișajul creează o stare de referință albă uniformă, deoarece acuratețea în tonuri de gri EPD depinde în mod critic de pornirea de la o linie de bază optică cunoscută. În special, inserarea unui interval scurt de tensiune zero-după această fază îmbunătățește consistența ulterioară a tonurilor de gri. Particulele au nevoie de un moment pentru a se stabiliza înainte de a li se cere să atingă poziții intermediare precise.

In sfarsit,scrierea imaginilor. Tensiunile și duratele specifice-pixelilor conduc particulele în pozițiile țintă. O scară de gri de 16-niveluri necesită un control precis al distribuției verticale a particulelor în cadrul fiecărei microcapsule - particulele de la suprafața superioară produc alb, în ​​partea de jos produc negru, iar pozițiile intermediare produc gri.

Împingeți spre 300 ms

Cât de repede pot merge de fapt sistemele ESL? Optimizarea agresivă a formei de undă a demonstratReducere de 180 msîn durata fazei de activare şiReducere de 120 msîn faza de referință în tonuri de gri. Aceste câștiguri provin din mai multe tehnici rafinate pe mai multe cicluri de implementare.

Analiza punctului de inflexiunepermite monitorizarea răspunsului optic-în timp real, mai degrabă decât utilizarea timpilor de activare fix.Reducerea comutării polaritățiicontează deoarece inversarea polarității tensiunii generează vârfuri de curent și irosește energie-operațiunile de secvențiere pentru a minimiza aceste tranziții. Şiinserarea strategică a intervalelor de 0Vexploatează impulsul particulelor, permițând migrarea continuă fără consum de energie.

Minimul teoretic pentru materialele EPD din -generația actuală pare să fie aproximativ200 mspentru o calitate acceptabilă a imaginii. Unele panouri au fost împinse la 180 ms în condiții controlate, dar degradarea calității devine vizibilă. Depășirea acestei bariere va necesita inovarea materialelor, nu inteligența formei de undă.

Moduri de reîmprospătare: Trilema de-Calitate-Ghosting

Fiecare reîmprospătare ESL implică un compromis inevitabil în trei-căi. Nicio inginerie nu poate scăpa de el; se poate alege doar ce compromisuri să accepte. Experiența de implementare în mediile de vânzare cu amănuntul de produse alimentare, electronice și farmacie a produs concluzii solide despre când să utilizați fiecare mod.

Reîmprospătare globală (mod GC16)

Aceasta este resetarea completă-750-2000 msintermitent negru-alb-negru care forțează fiecare particulă să treacă prin cicluri complete de migrare. Pare dramatic, clienții întreabă uneori dacă etichetele funcționează defectuos, dar este singurul mod care elimină complet erorile de poziție acumulate.

Reîmprospătarea globală este necesară după secvențe extinse de reîmprospătare parțială, când se afișează imagini cu{0}}fidelitate ridicată sau când imaginea fantomă a devenit inacceptabilă vizual. Un lanț de băcănie a rezistat inițial „intermitentului urât” și a încercat să execute actualizări parțiale. Trei săptămâni mai târziu, etichetele lor promoționale erau aproape imposibil de citit. Acum rulează reîmprospătare globală în fiecare noapte în timpul orelor închise.

Reîmprospătare parțială

Reîmprospătarea parțială actualizează numai pixelii care diferă între cadre, completând în250-500 ms. Economiile de timp sunt substanțiale-măsurătorile aratăReducere de putere cu 70%.pe actualizări tipice de preț-dar există un compromis.

Pixelii neschimbați nu primesc tensiune de conducere. Particulele lor se instalează treptat în configurații din ce în ce mai stabile. Stabil sună bine până când îți dai seama că stabil înseamnă și imobil. După 5-10 cicluri parțiale de reîmprospătare, artefactele fantomă devin vizibile. Acest prag variază în funcție de producător; unele panouri tolerează 15 cicluri, altele prezintă probleme după 6. Singura abordare de încredere este intercalarea disciplinată a reîmprospătării globale periodice.

Reîmprospătare rapidă (mod DU)

Mod Actualizare directăsacrifică complet capacitatea de tonuri de gri. Fiecare pixel este binar-alb sau negru, nimic între ele. Acest lucru permite120-250 msse actualizează cu un singur bliț, dar marginile textului par alias și imaginile nu sunt discutate.

Pentru aplicațiile de preț-doar ESL care afișează caractere numerice, modul DU reprezintă adesea punctul ideal. Un test alăturat--într-un magazin de electronice de larg consum a arătat că clienții nu puteau distinge prețurile redate DU-de prețurile redate cu GC16 la distanțe normale de vizualizare. Economiile de energie au fost semnificative.

Modul de animație A2

La80-120 ms, modul A2 se apropie de ratele de reîmprospătare-compatibile cu videoclipuri. A fost folosit pentru demonstrații de produse și aplicații chioșc interactive.

Dar compromisurile sunt severe. Ghosting-ul se acumulează rapid. Contrastul scade. Detaliile fine dispar după câteva cicluri. Un client a dorit conținut promoțional animat pe etichetele de raft-posibil din punct de vedere tehnic cu A2, dar degradarea calității imaginii după 30 de secunde a făcut acest lucru nepractic. Acest mod există pentru introducerea în creion și demonstrații scurte, nu pentru implementarea ESL de producție.

Alegerea modului potrivit

Cum sa aleg? Sincer, tipul de conținut decide de obicei pentru tine. Imaginile fotografice necesită GC16; cifrele de preț pot folosi DU. Frecvența actualizărilor schimbă echilibrul-actualizările rare favorizează calitatea, actualizările frecvente favorizează viteza. Și indiferent de modul primar, reîmprospătarea globală trebuie să aibă loc la intervale definite. Nu se poate scăpa de problema acumulării de fantome.

Afișează parametrii de performanță

Raport de contrast

Raporturile de contrast EPD variază de obicei de la8:1 până la 15:1, cu panouri premium ajungând20:1. Compararea cu specificațiile LCD (1000:1+) este înșelătoare.

Contrastul EPD este măsurat în condițiile de iluminare ambientală-în care clienții citesc etichetele raftului. Contrastul LCD se prăbușește în condiții de lumină ambientală ridicată; Contrastul EPD se îmbunătățește. Măsurătorile de lizibilitate ESL în mediile de magazine cu iluminare de 800+ lux arată ecranele LCD din apropiere spălate complet.

Scanerele de coduri de bare au nevoie de undevacontrast 6:1pentru a citi fiabil-am testat acest lucru pe mai multe modele de scanere. Fiecare ESL comercial pe care l-am măsurat șterge această bară cu ușurință, ceea ce înseamnă că scanerele laser pot citi codurile de bare direct de pe afișajul electronic fără probleme.

Rezoluție și densitate pixeli

densitatea pixelilor ESL (100-150 DPI) reflectă o alegere inginerească deliberată, nu o limitare tehnologică. O rezoluție mai mare necesită mai mulți pixeli, fiecare necesitând conducere individuală-creșterea timpului de reîmprospătare, consumul de energie și costul componentelor.

Unii clienți au solicitat 200+ afișaje DPI. La întrebarea despre distanța de vizualizare, răspunsul a fost întotdeauna peste 50 cm. La acea distanță, 100 DPI oferă o lizibilitate adecvată a textului. Supra-specificarea rezoluției risipește resurse fără beneficii vizibile.

Capacitate de culoare

ESL standard alb- și-rămâne calul de lucru: cea mai rapidă reîmprospătare (300 ms), cea mai mică putere, cea mai mare fiabilitate. Se ocupă eficient de 90% din aplicațiile de afișare a prețurilor.

Patru{0}}sisteme de culorifolosind tehnologia E Ink Spectra 3100, permite afișarea simultană negru/alb/roșu/galben. Util pentru culorile de accent specifice-marca, dar timpii de reîmprospătare se extind și mai mult.

Panouri-coloratefolosind tehnologia ACeP Gallery poate produce imagini fotografice. Sistemul de particule cyan-magenta-galben-alb este cu adevărat impresionant-Fotografiile produselor afișate pe aceste panouri sunt adesea presupuse a fi tipărite. Dar1500 ms+ timpi de reîmprospătareiar costurile semnificativ mai mari limitează aplicarea la cazurile de utilizare premium în care impactul vizual justifică cheltuielile.

Când vine vorba de culoare, întrebarea este întotdeauna dacă valoarea informațiilor suplimentare justifică lovitura pentru a reîmprospăta timpul, puterea și costul unitar. De nouă ori din zece, monocromul face treaba.

Ghosting: The Persistent Artefact

Ghosting-ul nu este un defect care trebuie eliminat. Este o caracteristică intrinsecă a tehnologiei electroforetice care necesită management.Oricine promite performanțe EPD fără fantomă-fie denaturază tehnologia, fie vinde panouri care se reîmprospătează suficient de lent pentru a ascunde problema.

De unde vine fantoma

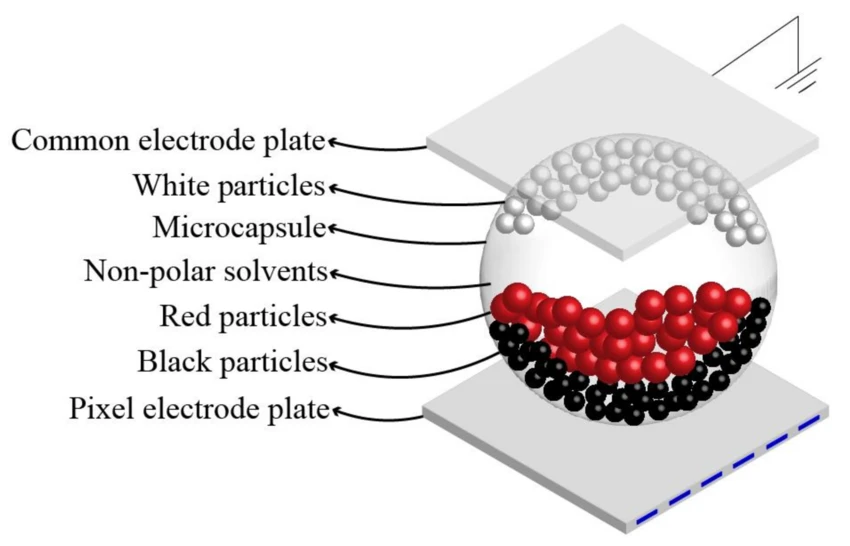

Trei mecanisme contribuie.Migrare incompletă a particulelor-particulele care nu ating pozițiile dorite din cauza duratei de conducere sau a tensiunii insuficiente.Distribuția sarcinii reziduale-acumularea neuniformă a sarcinii pe pereții capsulei care afectează mișcarea ulterioară a particulelor. Şihisterezis de aderență a particulelor-particulele care au rămas staționare dezvoltă o aderență crescută la suprafață.

A fost petrecut un timp considerabil pentru a caracteriza comportamentul fantomă de la diferiți producători de panouri. Variațiile sunt semnificative; unele panouri sunt vizibile după 5 actualizări parțiale, în timp ce altele tolerează 12-15.

Factorii de mediu agravează situația

Temperaturăconteaza enorm. Vâscozitatea solventului crește la temperaturi scăzute, împiedicând mișcarea particulelor și exacerbând fantoma. Sub 10 grade, timpii de reîmprospătare necesită extindere sau artefactele vizibile trebuie acceptate. Sub 0 grade , panourile standard devin problematice-S-au observat afișaje complet ilizibile în carcasele frigorifice care utilizează panouri neevaluate pentru funcționare la rece.

Tensiunea baterieiafectează și fantoma. Bateriile epuizate oferă o tensiune de conducere redusă, provocând migrarea incompletă a particulelor. Un client din farmacie a experimentat probleme misterioase de fantomă care s-au dovedit a fi baterii defectuoase dintr-un lot de etichete. Sistemele ESL ar trebui să implementeze detectarea-bateriei scăzute cu alerte de întreținere preventivă.

Actualizează istoriculcompune totul. Un pixel care afișează în mod repetat același conținut dezvoltă configurații de particule din ce în ce mai persistente. Conținutul static apare mai rapid decât conținutul dinamic-contraintuitiv până când mecanismul de aderență este înțeles.

Gestionarea Ghosting-ului în practică

Actualizare globală periodicărămâne principala atenuare. Recomandarea obișnuită este reîmprospătarea obligatorie pe tot ecranul-după fiecare 5-10 actualizări parțiale, deși intervalul optim variază în funcție de panou și de condițiile de operare.

Tabelele de căutare-compensate cu temperaturăajutor în medii variabile. Parametrii de conducere stocați în LUT-urile indexate în funcție de temperatură extind automat durata formei de undă la temperaturi scăzute. Măsurătorile aratăReducere de 40% ghostingutilizând o compensare de temperatură bine reglată, comparativ cu parametrii fixați.

Compensarea cadrului istoriceste mai sofisticată-ajustarea formelor de undă curente de conducere pe baza istoricului de reîmprospătare la nivel de pixel-pentru a compensa deviația pozițională acumulată. Nu toate controlerele ESL acceptă acest lucru, dar face o diferență măsurabilă pe panourile care au fost în funcțiune de luni de zile.

Design de conținutconteaza si el. Fundalurile albe cu text negru produc imagini fantomă mai puțin vizibile decât schemele de culori inverse. Șabloanele ESL ar trebui să fie concepute ținând cont de caracteristicile de imagine fantomă-evitați regiunile mari și negre, care vor fi în mod evident, preferați fundalurile albe.

Performanța-de reîmprospătare la nivel de sistem

Timpul de reîmprospătare ESL individual este doar o componentă a latenței actualizării sistemului. Pentru implementările cu mii de etichete, arhitectura de rețea domină timpul total de actualizare. Unii clienți obsedează îmbunătățirile de reîmprospătare a panoului de peste 50 ms, ignorând în același timp blocajele de rețea care adaugă 30 de secunde la ciclurile lor de actualizare.

Protocoale de comunicare

Sisteme RF proprietare sub-1GHzoferă o zonă de acoperire maximă și penetrare a clădirii. Raza de comunicare a gateway-ului-pentru-etichetă depășește 25 de metri, ceea ce contează în mediile de vânzare cu amănuntul cu amprentă mare-. Limitările lățimii de bandă constrâng capacitatea de actualizare simultană, dar pentru modelele tipice de actualizare cu amănuntul, acest lucru devine rareori un blocaj.

Bluetooth Low Energy cu PAwR(Publicitatea periodică cu răspunsuri, adăugată în BLE 5.4) permite comunicarea bidirecțională standardizată cu un număr mare de dispozitive. Un singur punct de acces se poate adresa teoretic32.640 de etichete-128 de grupuri ori 255 de etichete per grup. Intervalul de publicitate periodic determină latența sistemului; intervale mai scurte asigură un răspuns mai rapid la un cost de energie mai mare. Sistemele BLE au fost implementate cu intervale de 1 secundă pentru aplicațiile sensibile la timp și intervale de 10 secunde pentru actualizările de rutină a prețurilor.

Topologia rețeleiurmează un model în stea cu porți centralizate. Fiecare gateway acoperă o zonă definită; acoperirea suprapusă asigură redundanță. Implementările mari cu amănuntul necesită o planificare atentă a canalului RF-o singură implementare în care două gateway-uri pe canale adiacente au creat modele de interferență care au cauzat pierderi de pachete de 15%.

Debit{0}}real din lume

În sistemele de producție,3.000 de actualizări de etichetă în 5 minuteprintr-o singură poartă este realizabilă în mod constant. Latența de la capăt-până la-terminat de la comanda serverului la rulările de finalizare a afișajului3-10 secundeîn funcție de încărcarea rețelei și cerințele de reîncercare.

Perspectiva critică din experiența de implementare: pentru scenariile tipice de actualizare de retail, în care modificările de preț se propagă la mii de etichete, performanța rețelei la nivel de sistem-constrânge timpul total de actualizare, mai degrabă decât viteza de reîmprospătare a etichetei individuale. Optimizarea ratelor de reîmprospătare individuale sub 500 ms oferă randamente descrescătoare atunci când propagarea în rețea necesită câteva secunde.

Consumul de energie și durata de viață a bateriei

Consumul de energie EPD are loc aproape exclusiv în timpul evenimentelor de reîmprospătare. Curentul de așteptare este neglijabil-Au fost măsurați microamperii. Acest profil permitedurata de viață a bateriei -mulți anidin celulele monedă, care rămâne unul dintre cele mai puternice argumente pentru ESL bazat pe EPD{0}}.

Ce consumă putere

Număr de pixeliare o relație liniară-afișajele mai mari consumă proporțional mai mult.Adâncimea tonurilor de gricontează deoarece GC16 cu 16 niveluri necesită forme de undă mai complexe decât modul DU binar.Selecția modului de reîmprospătareare un impact major; reîmprospătarea globală consumă de 2-3 ori puterea reîmprospătării parțiale. Şitemperaturăafectează consumul de energie deoarece mediile reci necesită forme de undă mai lungi.

Durata de viață a bateriei în practică

PentruPile monede cu litiu CR2450cu o capacitate de aproximativ 600 mAh, performanța observată este după cum urmează:

Aceste proiecții presupun funcționarea la temperatura camerei. Aplicațiile de depozitare la rece-secțiunile frigorifice și congelate-se confruntă cu consumarea accelerată a bateriei atât din cauza puterii de reîmprospătare crescute, cât și a capacității reduse a bateriei la temperaturi scăzute. O etichetă evaluată pentru 5 ani la temperatura camerei poate dura 2 ani într-o cutie frigorifică.

Fiecare reîmprospătare consumă o capacitate limitată a bateriei. Un client a dorit promoții animate de preț care rulează continuu-bateria a durat trei săptămâni. Arhitecții de sistem trebuie să definească cerințele de frecvență de actualizare înainte de selectarea hardware-ului. O etichetă care necesită actualizări orare necesită o arhitectură a bateriei diferită de cea actualizată zilnic.

Efectele temperaturii asupra performanței

Temperatura influențează performanța ESL prin mai multe mecanisme, ceea ce o facesingura cea mai importantă variabilă de mediu. Acest lucru a fost demonstrat în mod repetat în implementări în podele cu amănuntul-climatizate, cutii frigorifice, secții de alimente congelate și aplicații în aer liber.

Vâscozitatea solventului

Acest lucru intră în ceva chimie, dar versiunea scurtă: solventul EPD devine mai gros când este rece. Relația urmează aproximativ ocurba lui Arrhenius-fără a intra prea mult în termodinamică, ceea ce contează este că efectul este exponențial, nu liniar.

La25 de grade(condiție de referință), particulele prezintă mobilitate nominală. La0 grad, vâscozitatea se dublează aproximativ, reducând la jumătate viteza particulelor. La-20 de grade, vâscozitatea crește de aproximativ 4×, necesitând durate de formă de undă extinse proporțional. Matematica prezice acest lucru destul de bine, deși rezultatele reale-uneori variază în funcție de formula specifică de solvenți utilizată de fiecare producător.

Testarea afirmațiilor unui producător de „temperatură largă” prin rularea panourilor la -15 grade a arătat timpii de reîmprospătare extins de la 400 ms la 1100 ms. Panourile funcționau, dar specificațiile implicaseră o performanță la rece mult mai bună.

Clasificarea domeniului de operare

Panouri standardacoperiți de la 0 la 40 de grade cu performanța de bază.Panouri cu gamă extinsămâner de la -10 la 50 de grade cu compensare moderată a formei de undă.Panouri largi de temperatură-necesar pentru carcasele congelatoare-funcționează de la -25 de grade până la 60 de grade utilizând materiale laminate specializate în planul frontal, senzor de temperatură integrat și selecție adaptivă a formei de undă. Adevăratpanouri de grad-congelatoroptimizat pentru -30 grade până la 10 grade există, dar comanda prețuri premium.

Compensarea temperaturii

ESL cu temperatură largă-încorporează senzori de temperatură-chip, seturi multiple de parametri ai formei de undă stocate în memorie și selecția automată a parametrilor pe baza temperaturii măsurate. Durate extinse ale formei de undă pentru funcționare la rece și variații de tensiune reduse pentru funcționarea la temperatură înaltă-.

Penalizarea de performanță pentru funcționarea cu temperatură largă- nu este-trivială. Măsurătorile arată timpii de reîmprospătare la temperaturi extremedublu până la tripluperformanța la{0}}temperatura camerei. Clienții care se desfășoară în medii frigorifice trebuie să ia în considerare acest lucru în calculele de timp de actualizare.

Unde cerințele ESL diferă SECȚIUNE NOUĂ

Specificația generică „ESL cu amănuntul” acoperă probabil 60% din implementările-lumii reale. Restul de 40% implică cerințe specializate care apar doar la examinarea unor piețe verticale specifice. Ceea ce funcționează într-un magazin de electronice de larg consum eșuează spectaculos într-un depozit de produse congelate. Următoarele secțiuni documentează experiențele de implementare în industrii în care ipotezele standard ESL se defectează.

Alimente proaspete și produse alimentare: prețurile dinamice se întâlnesc cu inventarul perisabil

Comerțul cu amănuntul de produse alimentare proaspete reprezintă cea mai solicitantă aplicație ESL dintr-un motiv simplu: valoarea produsului se degradează continuu în timp ce este afișat. O friptură care costă 15 USD/lb luni dimineața ar putea valora 7 USD/lb până miercuri seara dacă nu s-a vândut. Etichetele tradiționale de hârtie nu pot capta această curbă de valoare. ESL poate-dar cerințele de implementare diferă substanțial de prețurile standard pentru produse alimentare.

Prețuri de reducere dinamicănecesită frecvențe de actualizare care ar consuma bateriile standard ESL în câteva luni. Un departament de produse alimentare proaspete care efectuează patru actualizări de preț zilnic-stoc de dimineață, ajustare la prânz, reducere seara, resetare peste noapte-consumă baterie de 4 ori mai mult decât o etichetă de magazin-de centru actualizată o dată pe săptămână. Selecția chimică a bateriei trece de la bateriile standard CR2450 către celule cu clorură de litiu tionil cu capacitate mai mare-sau opțiuni reîncărcabile cu stații de încărcare inductivă încorporate în corpurile de raft.

Afișarea datei de expirareadaugă cerințe de densitate a informațiilor. O etichetă de preț simplă are nevoie de 50 de caractere. O etichetă de alimente proaspete care afișează prețul, prețul unitar, data ambalării, data de vânzare-și data de utilizare-data de utilizare necesită 150+ caractere la dimensiuni de font care pot fi citite. Afișarea imobilelor crește în consecință - etichetele de 2,9" și 4,2" devin standard, unde 2,13" este suficient pentru magazinul central.

Un departament de fructe de mare proaspete al unui lanț de băcănie a implementat ESL de 4,2 inchi în trei-culori cu NFC integrat pentru interacțiunea cu smartphone-ul cu clienții. Culoarea roșie evidențiază articolele care se apropie de termenele de vânzare-cu prețuri de reducere progresivă automată: 15% reducere la 48 de ore rămase, 30% la 24 de ore, 50% la 24 de ore, 50% la 24 de ore, 50% la 24 de ore de integrare. Conectivitatea sistemului de gestionare a inventarului-infrastructura ESL a devenit, în esență, parte a sistemului de reducere a reducerii stocului, nu doar un instrument de reducere a prețurilor de 23% în departamentul pilot plătit pentru întreaga implementare.

Medii de caz receintroduceți complicațiile legate de temperatură discutate mai devreme. Răcitoarele pentru lactate care funcționează la 4 grade provoacă o încetinire vizibilă a reîmprospătării. Cazurile de carne la 2 grade sunt mai rele. Cutiile pentru alimente congelate la -18 grade necesită panouri specializate cu temperatură largă, care costă cu 40-60% mai mult decât unitățile standard. Un comerciant cu amănuntul de produse congelate a instalat inițial panouri standard în secțiunea de înghețată; etichetele au devenit imposibil de citit în decurs de o săptămână, deoarece s-au acumulat imagini fantomă din cauza reîmprospătării inadecvate la temperatura de funcționare.

Gradientul de temperatură din carcasele frigorifice creează o complexitate suplimentară. Sistemele de perdele de aer produc variații de temperatură de 8-12 grade între marginea din față (mai caldă, aproape de amestecarea aerului ambiental) și cea din spate (mai rece, lângă evaporator). Etichetele din partea din față a carcasei de produse lactate pot funcționa la 8 grade, în timp ce etichetele din spate funcționează la 2 grade -suficient de diferite pentru a necesita sincronizare diferită a formei de undă. Implementările sofisticate implementează detectarea temperaturii pe etichetă cu parametri de reîmprospătare individualizați.

Urmărirea stocurilor perisabileintegrarea reprezintă următoarea evoluție. Când sistemele ESL se conectează bidirecțional cu gestionarea stocurilor, eticheta devine un senzor, precum și un afișaj. -Detectarea stocurilor-identificând când o poziție de raft este goală pe baza lipsei activității de vânzări-permite alerte automate de reaprovizionare. Un departament de produse a redus--incidențele din stoc cu 34% utilizând monitorizarea integrată a inventarului ESL-care a semnalat pozițiile fără activitate de vânzări pentru mai mult de 4 ore în perioadele de vârf.

Logistica de depozit și industrială: Scala schimbă totul

Implementările ESL pentru depozite industriale operează sub constrângeri pe care arhitecții de sisteme de vânzare cu amănuntul le întâmpină rar. Un magazin alimentar poate avea 15.000 de SKU pe 40.000 de metri pătrați. Un centru de distribuție care deservește acel lanț de băcănie are 50,000+ SKU pe 500.000 de metri pătrați, cu înălțimi de tavan de 40 de picioare. Modelele de propagare RF care funcționează într-un mediu de vânzare cu amănuntul cu tavan de 12-picior eșuează complet într-un depozit cu rafturi din oțel care se extind până la 35 de picioare.

Identificarea locației coșuluinecesită priorități de afișare diferite decât etichetele de preț cu amănuntul. Informațiile dominante nu sunt prețul-ci codul locației, codul SKU și cantitatea. Șabloanele ESL pentru depozit afișează, de obicei, identificatorii de locație în fonturi de 48-puncte sau mai mari, care pot fi citite de la 3+ metri, permițând operatorilor de stivuitoare și lucrătorilor care preia-pachetați să identifice locațiile fără a se apropia de coș. Cerințele privind raportul de contrast se întăresc, deoarece vizualizarea are loc în condiții de iluminare industrială variabilă-unele culoare sub corpuri de iluminat înalte directe la 1500+ lux, altele în umbră la 200 de lux.

Alegeți-pentru-integrarea simplăextinde ESL dincolo de afișarea pasivă în ghidarea fluxului de lucru activ. Indicatoarele LED integrate cu afișajele e-de hârtie clipesc pentru a direcționa lucrătorii să aleagă locații. EPD arată ce să alegeți; LED-ul arată de unde să alegeți. Sistemele combinate reduc ratele de eroare la alegere de la intervalele tipice de 0,5-1% la 0,1% sau mai mult. Bugetul de energie se schimbă-Indicația LED în timpul operațiunilor de cules consumă mai multă energie decât ciclul e-de reîmprospătare a hârtiei. Arhitecturile bateriilor se adaptează în consecință, trecând adesea la celule cu litiu AA sau la alimentare cu fir pentru locații cu activitate ridicată.

Medii de rafturi-înaltesisteme de comunicații RF de stres. Rafturile metalice creează interferențe cu mai multe căi. Coridoarele înalte produc zone de umbră. O singură poartă care acoperă 25 de metri în comerțul cu amănuntul poate acoperi doar 8-10 metri într-un mediu de depozit dens. Densitatea gateway-ului crește de 3-4 ori în comparație cu implementările de retail pentru o acoperire echivalentă. Unele implementări de depozit rulează rețele hibride-sub-1GHz pentru penetrare în zonele de rack dense, WiFi pentru zonele de staging deschise, cu middleware unificând stratul de comunicare.

Display-uri mobile montate-stivuitoruluireprezintă o variantă ESL de depozit în curs de dezvoltare. Mai degrabă decât etichetele de rafturi fixe, afișajele se montează pe catargele stivuitoarelor și primesc instrucțiuni de alegere-în timp real pe măsură ce operatorii navighează în depozit. Aceste dispozitive se actualizează continuu-locația, cantitatea, următoarea destinație-necesarând arhitecturi de alimentare complet diferite de etichetele statice ale rafturilor. Puterea cablată de la sistemul electric al stivuitorului este standard; funcționarea cu baterie nu este viabilă pentru aplicațiile de-actualizare continuă.

Automatizarea numărului de inventarvalorifică comunicarea ESL bidirecțională. Integrarea RFID permite numărarea automată a ciclului-produselor etichetate cu RFID trec lângă unitățile ESL echipate cu cititoare RFID și actualizarea numărului de inventar fără scanare manuală. Implementarea unui centru de distribuție a redus cu 60% forța de muncă a numărului de stocuri fizice, utilizând contorizarea ciclului RFID integrată ESL-care a menținut acuratețea inventarului perpetuă peste 99%.

Evaluări dure de mediumaterie în contexte industriale. Rezistența la praf și stropire IP54 este linia de bază pentru ESL din depozit; IP65 devine necesar în mediile cu proceduri de curățare prin spălare. Rezistența chimică contează în instalațiile care manipulează solvenți sau agenți de curățare. Un depozit de piese auto necesita etichete rezistente la expunerea la lichidul de frână și la lichidul de transmisie-carcase ESL standard degradate în câteva luni. Carcasele specializate cu carcase din policarbonat rezistente-chimice au adăugat 35% la costul unitar, dar s-au dovedit esențiale pentru longevitatea implementării.

Asistență medicală și farmacie: acuratețea nu este-negociabilă

Implementările de ESL în farmacii se confruntă cu cerințe de reglementare care nu apar în retailul convențional. O eroare de preț într-un magazin alimentar înseamnă plângeri ale clienților și o potențială expunere legală în temeiul legilor privind exactitatea prețurilor. O eroare de etichetare a medicamentelor într-o farmacie poate însemna vătămarea pacientului sau moartea. Profilul de risc schimbă fundamental prioritățile de proiectare a sistemului.

Afișaj de identificare a medicamentelornecesită o densitate a informațiilor dincolo de ESL tipic de vânzare cu amănuntul. Eticheta unui raft de farmacie trebuie să afișeze: numele medicamentului (marca și genericul), concentrația, forma de dozare, numărul NDC, prețul, prețul unitar, producătorul și, adesea, cerințele de depozitare. Montarea acesteia pe o etichetă de 2,13 inchi necesită o tipografie atentă-sau, mai frecvent, implementarea ecranelor de 2,9 inchi sau mai mari. Unele farmacii folosesc etichete de 4,2 inchi cu coduri QR care leagă informații complete de prescriere.

Verificarea preciziei codului de baredevine critică. Personalul farmaciei scanează medicamentele de mai multe ori în timpul fluxurilor de lucru de distribuire-primire, depozitare, extragere, verificare, distribuire. Codul de bare afișat ESL-trebuie să fie scanat corect la fiecare pas. Acest lucru înăsprește cerințele privind raportul de contrast dincolo de minimele de vânzare cu amănuntul. Testarea pe echipamentele de scanare din farmacie dezvăluie că scanerele mai vechi de verificare a farmaciștilor-unele încă mai folosesc tehnologia CCD decât scanerele moderne cu laser sau imagistice-necesită un contrast de 10:1 sau mai bun pentru citiri fiabile. Selectarea panoului trebuie să țină cont de echipamentele de scanare-cel mai rău caz din baza instalată.

Zone de substanțe controlateintroducerea cerințelor de securitate fizică. Medicamentele din Schedule II-V necesită stocare securizată cu înregistrarea accesului. ESL în dulapurile cu substanțe controlate trebuie să se integreze cu sistemele de control al accesului din cabinet-afișând indicatori de acces restricționat, înregistrând ce etichete au fost vizibile la fiecare deschidere a dulapului, putând dezactiva afișarea în timpul încercărilor de acces neautorizat. O farmacie de spital a integrat ESL cu sistemul lor de gestionare a substanțelor controlate pentru a afișa în timp real numărul de inventar-care se actualizează automat pe măsură ce medicamentele sunt eliberate, eliminând reconcilierea manuală a numărului.

Depozitarea la frigider a medicamentelorcombină cerințele de acuratețe ale farmaciei cu provocările legate de temperatură-la rece. Vaccinurile, insulina și anumite substanțe biologice necesită depozitare între 2-8 grade . Panourile late-ESL cu temperatură sunt obligatorii. Unele aplicații de depozitare frigorifică pentru farmacii necesită înregistrarea temperaturii cu senzori ESL-integrați care afișează temperatura curentă alături de informații despre medicamente, oferind verificarea vizuală a faptului că condițiile de depozitare rămân în specificațiile, fără a solicita personalului să verifice echipamentele de monitorizare separate.

Operațiuni de farmacie spitaliceascăadăugați complexitate dincolo de farmaciile de vânzare cu amănuntul. Cărucioarele de medicamente, dulapurile automate de distribuire și locațiile de farmacie prin satelit prezintă fiecare cerințe diferite ESL. ESL montat-coșului necesită o construcție robustă care supraviețuiește transportului repetat; Ecranele trebuie să rămână lizibile la iluminatul fluorescent tipic în coridoarele spitalelor. Integrarea automată a cabinetului de distribuire necesită protocoale de comunicație compatibile cu software-ul de gestionare a cabinetului-deseori sisteme proprietare cu capacități limitate de integrare-terților.

Documentație de conformitate cu reglementărilenecesită piste de audit pe care sistemele ESL de vânzare cu amănuntul le oferă rareori. Acreditarea Comisiei mixte pentru farmaciile spitalicești necesită documentarea acurateței etichetării medicamentelor. Sistemele de management ESL trebuie să înregistreze fiecare actualizare a etichetei cu marca temporală, autorizarea utilizatorului și detalii despre modificarea conținutului. Sondajul Comisiei mixte a unui sistem spitalicesc a examinat în mod specific capacitățile lor de audit ESL; inspectorul a solicitat documentarea procedurilor de verificare a acurateței etichetelor pentru ultimele 12 luni.

Electronice și comerț cu amănuntul de-valoare ridicată: prețuri competitive-în timp real

Comerțul cu amănuntul de produse electronice de larg consum operează pe o piață-transparentă a prețurilor, unde clienții verifică în mod obișnuit prețurile concurenților pe smartphone-uri în timp ce stau în magazin. Propunerea de valoare ESL trece de la economiile de forță de muncă la capacitatea de răspuns competitiv-abilitatea de a egala sau de a depăși prețurile concurenților în timp real-, mai degrabă decât de a aștepta actualizările fișierelor de preț peste noapte.

Integrarea monitorizării prețurilor competitiveconectează sistemele ESL cu servicii de informare a prețurilor care zgârie continuu site-urile concurenței. Când un concurent major își scade prețul pe un smartphone emblematic, serviciul de informare a prețurilor detectează schimbarea în câteva minute, motorul de prețuri evaluează regulile de marjă, iar prețurile actualizate se propagă la etichetele de raft în intervalul de 3-10 secunde de latență a rețelei. Un comerciant cu amănuntul de electronice a redus cu 18% retragerile cauzate de preț-după implementarea în timp real a potrivirii prețurilor competitive prin infrastructura ESL.

Afișare bogată de informații despre produsse potrivește achizițiilor cu o considerație mai mare tipice în comerțul cu amănuntul de electronice. Un client care cumpără un laptop de 1.500 USD dorește specificații-procesor, memorie, stocare, rezoluție a afișajului, durata de viață a bateriei. ESL de format mai mare (7,5" și mai sus) permite afișarea specificațiilor care anterior necesitau carduri cu specificații tipărite. Unii comercianți cu amănuntul de electronice implementează dispozitive combinate cu hârtie electronică pentru prețuri și specificații, alături de ecrane LCD mici pentru conținut video promoțional-, valorificând punctele forte ale fiecărei tehnologii.

Afișaj pentru accesoriifolosește ESL pentru a stimula vânzările de atașamente. Un afișaj care arată informațiile „funcționează cu:” leagă produsele principale la accesorii-carcase compatibile pentru telefoane, cabluri pentru laptopuri, jocuri pentru console. Prețurile dinamice pentru atașamente pot oferi reduceri la pachet afișate pe ESL accesoriu atunci când ESL-ul principal al produsului indică niveluri de inventar care necesită mișcare.

Integrare anti-furtdevine relevantă pentru marfa-de mare valoare. Sistemele ESL se pot integra cu supravegherea electronică a articolelor (EAS) și urmărirea inventarului bazată pe RFID-. Când o etichetă EAS este eliminată fără dezactivarea corespunzătoare, ESL-ul asociat poate afișa o alertă sau poate schimba aspectul. Implementările mai sofisticate actualizează inventarul în timp real-pe măsură ce produsele sunt eliminate din dispozitivele de securitate, permițând conștientizarea imediată a stocului-epuizat.

Prețul ciclului de viață al produsuluipentru electronice urmează modele previzibile-lansează prețuri premium, prețuri competitive la mijlocul-viață de viață, prețuri de lichidare-la sfârșitul-de viață. ESL permite reguli automate de stabilire a prețurilor pe ciclul de viață care ajustează marjele în funcție de vechimea produsului, nivelurile de inventar și programele de lansare a produselor succesoare. Când se lansează un nou iPhone, ESL-ul generației anterioare se actualizează automat cu prețul de lichidare conform regulilor de marjă pre-predefinite, fără intervenție manuală.

Managementul unității demoîn retailul de electronice utilizează variante ESL concepute pentru dispozitivele de afișare a produselor. Aceste unități se integrează adesea cu cabluri de securitate, sisteme de gestionare a energiei și chioșcuri interactive. Ecranul poate afișa prețurile când este inactiv și poate comuta la evidențierea caracteristicilor atunci când clienții interacționează cu produsul demonstrativ. Unele implementări folosesc senzori de proximitate pentru a detecta prezența clienților și pentru a actualiza conținutul afișat în consecință.

Piese industriale și MRO: Provocări ale inventarului cu coadă lungă-

Distribuitorii de întreținere, reparații și operațiuni (MRO) și furnizorii de piese industriale gestionează profiluri de inventar radical diferite de cele de retail pentru consumatori. Un distribuitor MRO obișnuit deține 100 de000+ SKU-uri cu distribuție-codă lungă-20% din SKU-uri generează 80% din venituri, în timp ce 80% dintre SKU-uri se află cu o mișcare minimă. Abordările tradiționale de etichetare eșuează din punct de vedere economic atunci când costurile de întreținere a etichetei depășesc marja de produs pentru articolele cu mișcare lentă.

Economie mare{0}}SKU-schimba calculele ROI ESL. În comerțul cu amănuntul, rambursarea ESL vine în principal din economiile de forță de muncă la modificările prețurilor. În distribuția MRO, amortizarea provine din îmbunătățirea acurateței inventarului și reducerea uzurii în cazul stocurilor care se mișcă lentă-. Un distribuitor de elemente de fixare a redus pierderile de-inventar cu 31% după implementarea de urmărire integrată a inventarului ESL-care a identificat stoc-în mișcare lentă pentru prețuri promoționale înainte de uzură.

Afisaj specificatii tehnicecerințele seamănă mai mult cu farmaciile decât cu băcănia. Piesele industriale necesită afișarea specificațiilor dimensionale, claselor materialelor, certificărilor și informațiilor de compatibilitate. ESL al unui distribuitor de rulmenți arată: numărul piesei, producătorul, diametrul alezajului, diametrul exterior, lățimea, viteza nominală, gradul de sarcină și specificațiile aplicabile (ISO, ABEC etc.). Cerințele de densitate a informațiilor împing către afișaje mai mari și un design tipografic atent.

Sisteme de localizare a coșuluiîn distribuția de piese folosesc adesea scheme de codificare a locațiilor proprietare dezvoltate de-a lungul deceniilor de funcționare. Integrarea ESL trebuie să găzduiască formatele vechi de locație, permițând în același timp migrarea către codificarea locațiilor standardizate. Gestionarea modificărilor devine la fel de importantă precum implementarea tehnică-personalul din depozit, obișnuit cu codurile de locație pe care le-au folosit de 20 de ani, rezistă modificărilor de format, indiferent de capabilitățile sistemului.

Terminale-față de clientla ghișeele de piese beneficiază de integrarea ESL. Când un client solicită o piesă, personalul de la ghișeu interoghează sistemul, iar afișajele ESL de la locul de depozitare se aprind sau afișează instrucțiunile de ridicare. Unii distribuitori de piese au implementat fluxuri de lucru de „aducere la contor” în care afișajele ESL din locațiile de coș afișează instrucțiuni de ridicare și numele personalului de la contor, permițând mai multe interacțiuni simultane ale serviciului pentru clienți cu o identificare clară a ridicării.

Operațiuni de asamblare și asamblareutilizați ESL pentru a ghida selecția componentelor pentru ansambluri cu mai multe-piese. Un kit de sistem hidraulic poate include pompă, motor, supape, fitinguri, furtun și lichid-fiecare depozitat în diferite locații de depozit. Afișajele ESL din fiecare locație arată comanda kit-ului, cantitățile necesare și starea de finalizare. Integrarea cu documentația de asamblare afișează instrucțiuni de lucru alături de identificarea componentelor.

Inventar-gestionat de furnizor (VMI)programele folosesc ESL pentru partajarea vizibilității. Atunci când furnizorii gestionează nivelurile de inventar la locațiile clienților, ESL poate afișa starea de reaprovizionare, datele de livrare și disponibilitatea stocului. Această transparență acceptă programele de producție doar--la timp care necesită o disponibilitate fiabilă a pieselor fără investiții în stoc în exces.

ESL vs. Tehnologii alternative de afișare SECȚIUNE NOUĂ

Selectarea ESL nu se referă doar la alegerea celui mai bun panou de hârtie e-. Este vorba despre alegerea tehnologiei de afișare potrivite pentru aplicație.E-hârtieconcurează cuDisplay-uri cu raft LCD, afișări segmentate și etichete tradiționale de hârtie-, fiecare cu caracteristici de performanță, structuri de costuri și puncte favorabile pentru aplicații distincte. Următoarea analiză oferă baza tehnică pentru deciziile de selecție a tehnologiei.

E-Etichete electronice pentru rafturi din hârtie (EPD).

Principiul de funcționare: Migrarea electroforetică a particulelor în suspensie de microcapsule sub câmp electric aplicat. Bistabil-menține imaginea fără alimentare.

Puncte forte: zero consum de energie atunci când este static (bistabilitate adevărată), lizibilitate excelentă la lumina ambientală, unghiuri largi de vizualizare (170 de grade +), aspect asemănător hârtiei care se integrează în mod natural în mediile de vânzare cu amănuntul, autonomie de mai mulți ani a bateriei din celulele monedă, lizibilitate la lumina soarelui pentru aplicații în aer liber și de-luminozitate ridicată.

Limitări: Reîmprospătare lentă (300-2000ms pentru actualizare completă), capacitate limitată de culoare (1-4 culori pentru produse comerciale, în plină culoare), artefacte fantomă care necesită reîmprospătare completă periodică, degradarea performanței la temperaturi scăzute, cost inițial unitar mai mare decât alternativele LCD.

Structura costurilor: Module de afișare 3-15 USD în funcție de dimensiunea și capacitatea de culoare; unități ESL complete cu controler, comunicare, carcasă și baterie 8-40 USD; infrastructura (gateway-uri, software de management) adaugă 0,50-2 USD per etichetă pentru implementările tipice.

Aplicații optime: etichetare-axată pe preț cu amănuntul, cu actualizări rare (bacanie, marfă generală, farmacie), medii exterioare sau cu lumină-ambientală-înaltă, implementări care acordă prioritate longevității bateriei față de viteza de actualizare, aplicații care necesită hârtie-cum ar fi estetica.

Afișaje cu raft LCD

Principiul de funcționare: Modularea luminii cu cristale lichide cu iluminare de fundal LED. Necesită putere continuă pentru iluminare de fundal; starea de afișare nu este menținută fără alimentare.

Puncte forte: reîmprospătare rapidă (standard de 60 Hz, potrivit pentru video), capacitate completă de culoare cu milioane de culori, luminozitate ridicată pentru promoții-care captează atenția, capacitatea de a afișa videoclipuri și animații, tehnologie matură cu ecosistem extins de furnizori.

Limitări: consum continuu de energie (3-15 W pentru afișajele tipice de la marginea raftului), performanță slabă a luminii ambientale (aspect slăbit în medii luminoase de vânzare cu amănuntul), limitări ale unghiului de vizualizare (±60 de grade tipic înainte de schimbarea culorii), defecțiunea luminii de fundal este un mod obișnuit de defecțiune, necesită infrastructură de alimentare cu fir.

Structura costurilor: Module de afișare 15-50 USD în funcție de dimensiune; rafturi complete în rețea 50-200 USD; costurile de instalare depășesc adesea costurile hardware din cauza cerințelor de infrastructură de alimentare.

Aplicații optime: Capacele promoționale în care animația atrage atenția, afișaje publicitare-compatibile cu videoclipuri, campanii promoționale cu durată-limitată, medii cu iluminare controlată (interioare de mall-uri, magazine din aeroport), aplicații în care infrastructura electrică există deja.

Afișaje LCD cu segmente

Principiul de funcționare: Segmente simple cu cristale lichide (cum ar fi afișajele calculatorului) conduse de drivere de segmente dedicate. Putere foarte scăzută, dar limitată la-seturi de caractere predefinite.

Puncte forte: Cost extrem de scăzut (0,50-2 USD per afișaj), consum foarte scăzut de energie (microamperi pentru afișaj static), gamă largă de temperatură, electronică simplă de conducere, fiabilitate dovedită de-a lungul deceniilor de implementare.

Limitări: Modelele de segmente fixe limitează conținutul care poate fi afișat (de obicei, numai cifre și caractere limitate), fără capacitate grafică, opțiuni de dimensiune limitată, aspect datat din punct de vedere estetic, fiecare caracter necesită un model de segment dedicat.

Structura costurilor: Afișează module sub 1 USD în volum; unități complete de afișare a prețului 2-5 USD; costuri minime de infrastructură.

Aplicații optime: Afișare pur numerică a prețului în care nu este necesară flexibilitatea conținutului, implementări-sensibile la costuri extreme, aplicații de-volum mare care acordă prioritate economiei unității în detrimentul capacității, implementări în medii dure în care electronicele sofisticate creează riscuri de fiabilitate.

Etichete de hârtie (manual)

Principiul de funcționare: Etichete de hârtie imprimate introduse în suporturi de plastic sau lipite direct de marginile raftului. Actualizat manual de personalul magazinului.

Puncte forte: Cel mai mic cost al tehnologiei (în mod efectiv zero pentru hardware-ul de afișare), flexibilitate grafică nelimitată, fără probleme electronice, fără cerințe de infrastructură, flux de lucru familiar pentru personalul de retail.

Limitări: proces de actualizare-intensiv de muncă (15-30 de secunde pe etichetă pentru personalul cu experiență), predispus la erori (probleme estimate de precizie a prețurilor de 5-15% în comerțul cu amănuntul obișnuit), costurile materialelor și consumabilelor de imprimare, capacitatea limitată de a executa modificări rapide ale prețurilor, deșeurile de mediu din eliminarea etichetelor.

Structura costurilor: suporturi de etichetă 0,10 USD-0,50 fiecare; etichete de hârtie 0,01 USD-0,05 fiecare; costurile continue cu forța de muncă și materialele depășesc de obicei costurile ciclului de viață ESL în 2-4 ani pentru aplicațiile cu frecvență ridicată de actualizare.

Aplicații optime: operațiuni de vânzare cu amănuntul foarte mici în care costul forței de muncă este neglijabil (magazine administrate de proprietar-), medii cu frecvență de actualizare extrem de scăzută, comerț cu amănuntul temporar sau pop-up în care investiția în infrastructură nu este justificată, aplicații care necesită formate fizice neobișnuite care nu sunt disponibile în opțiunile electronice.

Cadrul de selecție a tehnologiei

Criteriile de decizie pentru selectarea tehnologiei de afișare implică mai mulți factori care trebuie ponderați în funcție de prioritățile aplicației:

Frecvența actualizăriiinfluențează puternic selecția tehnologiei. Aplicațiile cu actualizări mai puțin decât săptămânale justifică rareori investițiile în ESL; etichetele de hârtie rămân economice. Aplicațiile cu actualizări zilnice ating pragul de rentabilitate ESL în 2-3 ani. Aplicațiile cu mai multe actualizări zilnice favorizează puternic economia ESL.

Complexitatea conținutuluiafectează alegerea tehnologiei. Afișarea prețului numeric pur poate folosi segmentul LCD la cel mai mic cost. Prețurile plus text limitat (numele produselor, prețul unitar) se potrivesc cu ESL pe hârtie e-. Conținutul grafic bogat sau video necesită LCD, în ciuda costurilor mai mari de energie.

Condiții de mediuopțiuni de constrângere. Lumina ambientală ridicată (exterior, ferestre, iluminare puternică pentru retail) favorizează afișajul reflectorizant al hârtiei e-. Mediile cu iluminare controlată pot folosi LCD în mod eficient. Temperaturile extreme (refrigerate, exterioare) necesită evaluări adecvate ale panoului, indiferent de alegerea tehnologiei.

Disponibilitatea infrastructurii de alimentareadesea determină fezabilitatea. Locațiile fără energie disponibilă sau unde puterea de funcționare ar fi prohibitiv de costisitoare necesită în esență ESL alimentat cu baterie-. Locațiile cu infrastructură de alimentare deja existentă (deasupra-circuitelor de iluminat pe raft) pot lua în considerare opțiunile LCD.

Analiza costului total de proprietatear trebui să ia în considerare:

Aceste cifre variază substanțial în funcție de costurile locale cu forța de muncă, frecvențele de actualizare și scara de implementare. De obicei, calculul favorizează ESL pentru frecvențele de actualizare de peste 1-2 ori pe săptămână pe piețele muncii din economia dezvoltată.

Strategii de implementare hibridă

Puțini comercianți cu amănuntul implementează o singură tehnologie de afișare în toate aplicațiile. Strategiile hibride potrivesc tehnologia cu cerințele aplicației într-un singur mediu de vânzare cu amănuntul:

E-hârtie pentru preț, LCD pentru promovarefolosește ESL pentru prețurile de rutină în întregul magazin, în timp ce desfășoară ecrane LCD la capac, zonele de casă și punctele promoționale în care capacitatea video și luminozitatea ridicată atrag atenția clienților. Această abordare surprinde beneficiile de eficiență ESL pentru cea mai mare parte a etichetelor, păstrând în același timp flexibilitatea promoțională acolo unde contează cel mai mult.

Segmentează LCD pentru preț, e-hârtie pentru informațiiimplementează afișaje segmente ieftine pentru prețuri pur numerice, în timp ce utilizează afișaje mai mari de hârtie e-pentru informații detaliate despre produse, unde complexitatea conținutului justifică costul superior. Această abordare minimizează costurile pentru etichetele de bază de-volum mare, permițând în același timp afișarea de informații bogate acolo unde valoarea clientului justifică investiția.

Potrivirea tehnologiei-zonelor de temperaturăimplementează ESL standard în zonele ambiante de vânzare cu amănuntul în timp ce folosește variante de temperatură largi-în zonele frigorifice și optează potențial pentru afișaje cu segmente mai rezistente în secțiunile de congelare, unde chiar și performanța hârtiei la-temperatura e-largă devine marginală. Selectarea tehnologiei urmează cerințele de mediu mai degrabă decât aplicarea specificațiilor uniforme.

Scala-infrastructura adecvatăar putea folosi ESL cu infrastructură completă de rețea în magazine de-format mare, în timp ce implementați afișaje cu segmente autonome sau chiar etichete de hârtie în magazine de format mai mic, unde investiția în infrastructură nu crește economic. Selectarea tehnologiei ia în considerare scala de implementare alături de cerințele tehnice.

Tehnologii emergente

Cercetare EPD{0}}de mare viteză

Demonstrațiile de laborator s-au realizatRate de reîmprospătare de 75 Hzpe e-panourile de hârtie-care se apropie de teritoriul LCD. Aceste demonstrații de la conferințele din industrie sunt cu adevărat impresionante, dar implementarea producției rămâne îndepărtată.

Tehnologiile favorabile cheie includaditivi pentru cristale lichidecare dopează fluidul electroforetic cu compuși care induc efecte de retur. Lucrările de cercetare raportează o îmbunătățire de 2,8 ori a vitezei, reducând simultan tensiunea de conducere cu 50%.Laminate plane-peliculă subțire-fațăreduce distanța de migrare a particulelor.Formulări noi de nanoparticuleoptimizați caracteristicile de încărcare a suprafeței și reduceți raza hidrodinamică. Şigenerarea de forme de undă optimizată{0}}învățare automatăse adaptează-în timp real pentru a afișa starea și condițiile de mediu.

Aceste tehnologii rămân în dezvoltare. Specificarea produselor ESL de producție pe baza rezultatelor de laborator nu este recomandabilă.

Color E-Evoluția hârtiei

Galeria E Ink 3tehnologia demonstrează încotro se îndreaptă EPD color. Reîmprospătarea alb/negru a scăzut la350 ms, în scădere față de 2000 ms în generațiile anterioare. Afișări rapide ale modului de culoare500 ms. Funcționează modul de culoare standard750-1000 ms. Mai are nevoie de modul de culoare de cea mai bună calitate1500 ms.

Color EPD trece de la „abia utilizabil” la „practic viabil” pentru aplicațiile selectate. Așteptați-vă la o îmbunătățire continuă, dar monocromul va păstra avantajele de viteză și putere pe termen nelimitat datorită diferențelor fundamentale ale fizicii particulelor.

Specificații de performanță pentru proiectarea sistemului

Specificații minime viabile

Pentru etichetarea generală a raftului de vânzare cu amănuntul, aceste numere reprezintă podeaua:

Timp de reîmprospătarear trebui să atingă 2000 ms sau mai bine pentru modul global, 500 ms sau mai bine pentru parțial.Raport de contrasttrebuie să depășească 8:1.Rezoluţiear trebui să atingă cel puțin 100 DPI.Unghiul de vizualizaretrebuie să se întinde pe 170 de grade sau mai mult.Interval de temperatură de funcționarear trebui să acopere 0 grade până la 40 de grade.Durata de viață a baterieiar trebui să depășească 5 ani cu 2 actualizări pe zi.

Specificații îmbunătățite

Pentru aplicații solicitante-actualizări frecvente, depozitare frigorifică, conținut promoțional-specificațiile mai stricte:

Timp de reîmprospătarear trebui să atingă 1000 ms pentru global, 300 ms pentru parțial.Raport de contrastar trebui să depășească 12:1.Rezoluţiear trebui să atingă 120 DPI sau mai mare.Capacitate de culoare(3-4 culori) devine relevantă.Interval de temperatură de funcționarear trebui să se întinde de la -25 la 50 de grade.Durata de viață a baterieiar trebui să depășească 3 ani cu 4 actualizări pe zi.

Validarea specificațiilor

Specificațiile furnizorului trebuie verificate în condiții realiste. Acest lucru nu este opțional-Au fost întâlnite lacune semnificative între afirmațiile din fișa de date și performanța producției.

Testați timpul de reîmprospătare la temperaturile minime și maxime de funcționare, nu doar la temperatura camerei. Confirmați raportul de contrast în condițiile reale de iluminare a magazinului, nu în iluminarea laboratorului. Validați previziunile privind durata de viață a bateriei cu frecvența de actualizare și tipul de conținut-proiecțiile furnizorului presupun de obicei cele mai bune-cazuri. Verificați latența actualizării-la nivel de sistem cu numărul de etichete țintă pentru a vă asigura că arhitectura de rețea se scala în mod corespunzător.

Potrivirea tehnologiei la aplicație

Selectarea tehnologiei electronice de etichetare a raftului se reduce în cele din urmă la potrivirea capacităților la cerințe. Fizica afișajelor electroforetice stabilește limite ferme-rate de reîmprospătare, sensibilitate la temperatură, comportament fantomă-pe care nicio optimizare nu le va depăși. Înțelegerea acestor limite permite proiectarea realistă a sistemului și selectarea adecvată a tehnologiei.

Pentru implementările în care constrângerile se potrivesc aplicației, -frecvențele de actualizare moderate, funcționarea la temperatura ambiantă, conținutul-concentrat pe preț-ESL oferă o valoare convingătoare prin eliminarea forței de muncă, îmbunătățirea preciziei prețurilor și flexibilitate operațională. Pentru aplicațiile care se confruntă cu limitările ESL, actualizările de frecvență înaltă--, temperaturile extreme, conținutul media îmbogățit-, tehnologiile alternative sau abordările hibride se pot dovedi mai adecvate.

Tehnologia continuă să avanseze. Ratele de reîmprospătare se îmbunătățesc treptat. Capacitatea de culoare se extinde. Intervalele de temperatură se lărgesc. Dar fizica fundamentală rămâne. Implementarea cu succes a ESL necesită lucrul în cadrul acestor constrângeri, nu pretinderea că ele nu există.
